搜索建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！
2016-11-25 by:CAE仿真在線 來源:互聯網
三維實體畫好以后,可以觀賞,也可以截成圖片,固然漂亮、直觀,但很多信息傳遞不到。因此,只有把三維實體轉成三視圖,才是最實用的,可以反映三維實體的各個部位的詳細信息。
而怎樣才能將所畫好的三維實體用三視圖的形式表達出來,是很多繪圖者比較頭疼的事情。在平面里參照三維實體一步步地畫,固然可以畫出,但既費時又費力,且往往容易遺漏很多信息。

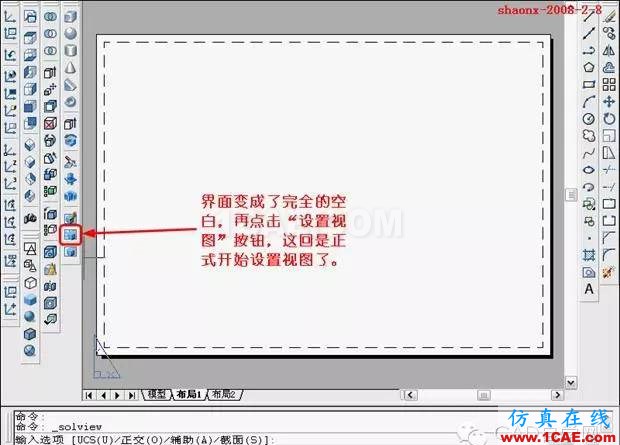

那么,能否在AutoCAD中將三維實體直接轉換成三視圖呢?答案是肯定的。下面我就詳細介紹這樣的操作——三維實體轉三視圖。在 轉換的過程中,要用到2個命令……“設置視圖(solview)”、“設置 圖形(soldraw)”,這2個命令在CAD的各個版本中都有,是通用的。
下面是“三維實體轉三視圖”的詳細圖解:
1
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD分析案例圖片1](http://www.zyouzz.com/i/g/e4/e4029832bc45ab2ec620af09fae652a1r.jpg "AutoCAD三維實體投影三視圖")
2

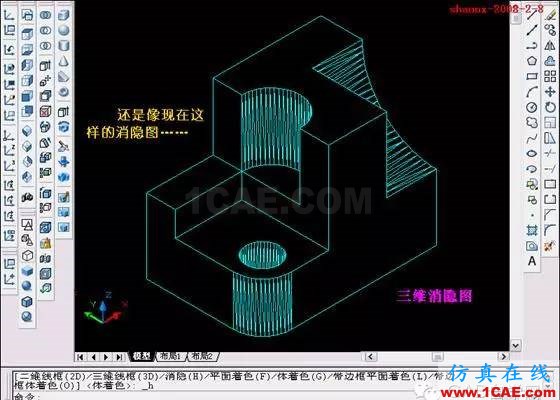

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD分析案例圖片2](http://www.zyouzz.com/i/g/e6/e69bbac91a88448c941668387842b7d0r.jpg "AutoCAD三維實體投影三視圖")
3

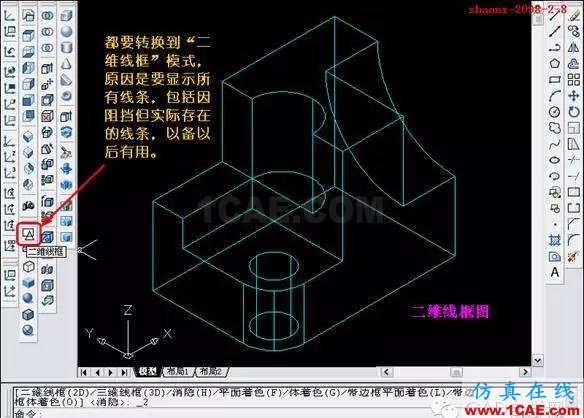

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD分析案例圖片3](http://www.zyouzz.com/i/g/f2/f24bc0f2fae487f828851b2e98c9389ar.jpg "AutoCAD三維實體投影三視圖")

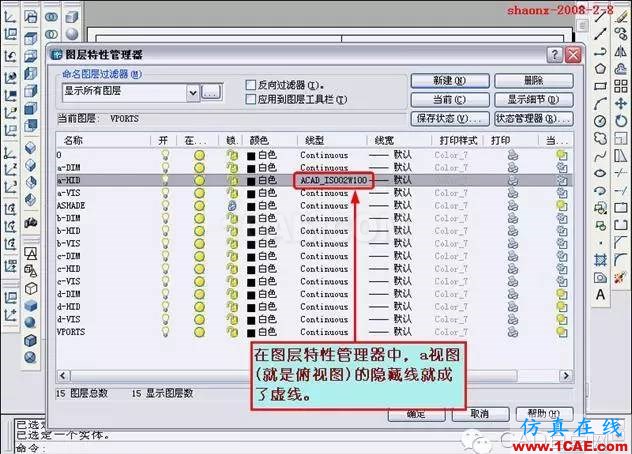

4
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD仿真分析圖片4](http://www.zyouzz.com/i/g/c8/c8e2b71fc5297697a8e3e5f5d56fa6bbr.jpg "AutoCAD三維實體投影三視圖")

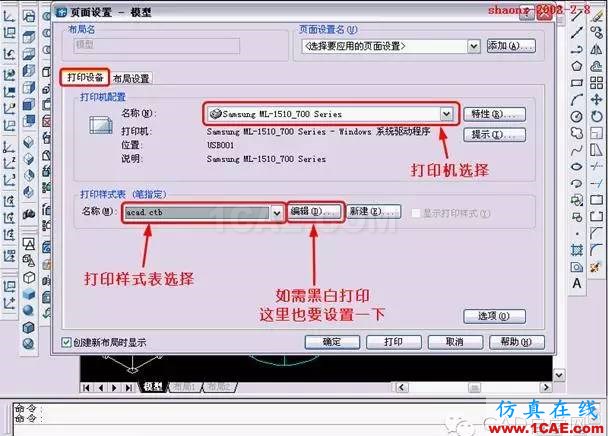

5
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD仿真分析圖片5](http://www.zyouzz.com/i/g/b4/b43837edab50fa6fad4eb381e690e19dr.jpg "AutoCAD三維實體投影三視圖")
6

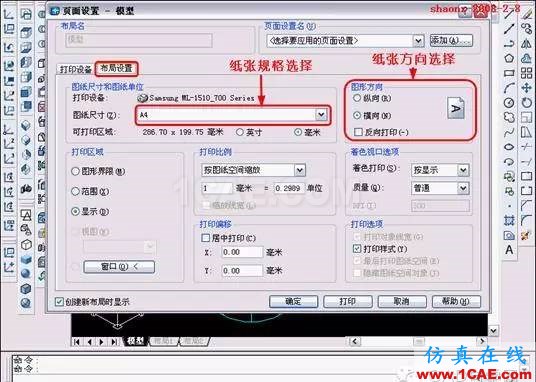

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD仿真分析圖片6](http://www.zyouzz.com/i/g/5b/5b106beb9e8e1869e74cff6d3904b567r.jpg "AutoCAD三維實體投影三視圖")

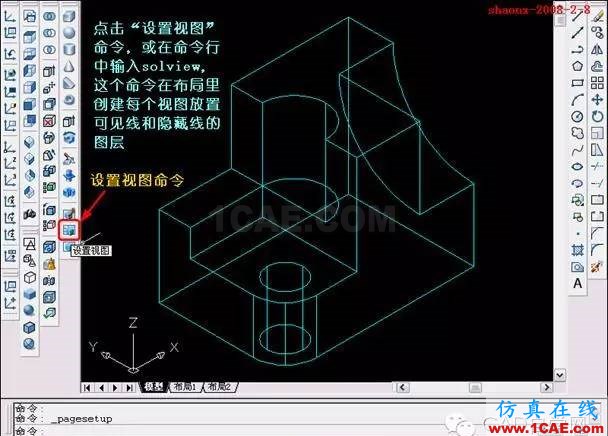

7
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD仿真分析圖片7](http://www.zyouzz.com/i/g/44/44f3abc1a4ac14854e59a4054f8024der.jpg "AutoCAD三維實體投影三視圖")
8

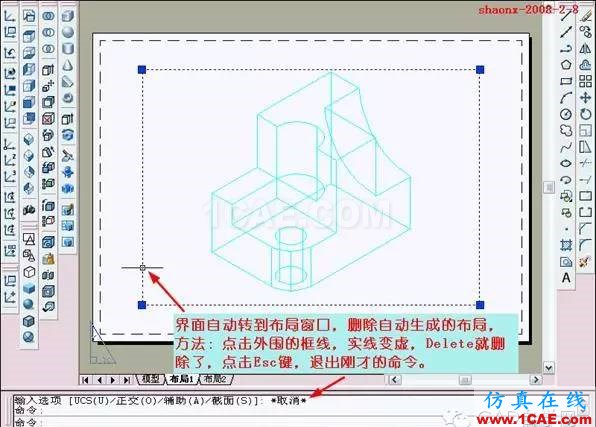

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD仿真分析圖片8](http://www.zyouzz.com/i/g/1a/1ae2f9e6e145db63554800cc37bd9944r.jpg "AutoCAD三維實體投影三視圖")
9
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD培訓教程圖片9](http://www.zyouzz.com/i/g/c8/c8c14c609e107dc5854e15661c67fc5cr.jpg "AutoCAD三維實體投影三視圖")
10

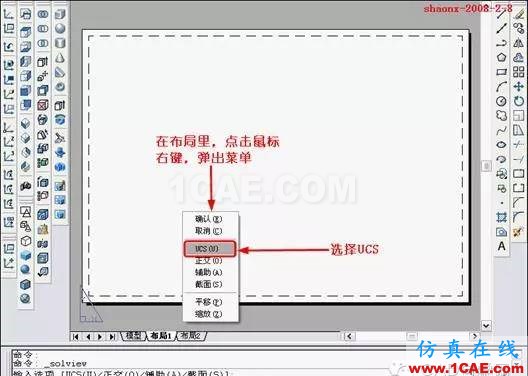

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD培訓教程圖片10](http://www.zyouzz.com/i/g/43/43465fe541bd8b202af1087eff41e481r.jpg "AutoCAD三維實體投影三視圖")

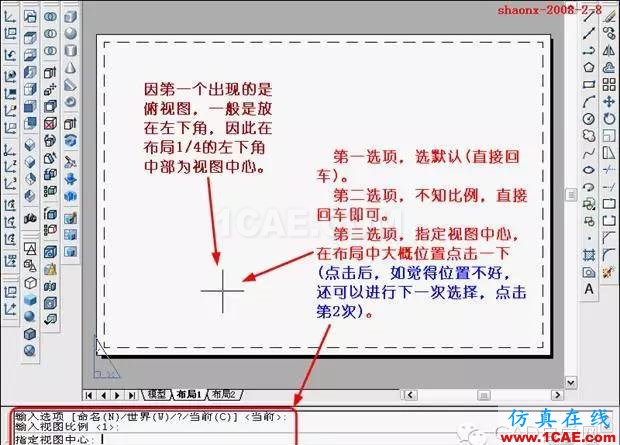

11
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD培訓教程圖片11](http://www.zyouzz.com/i/g/76/768551ca4df5a01ea9fcf936ad229e4ar.jpg "AutoCAD三維實體投影三視圖")
12
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD培訓教程圖片12](http://www.zyouzz.com/i/g/17/1752fa78f23fb203bcd5417ee905f0e6r.jpg "AutoCAD三維實體投影三視圖")

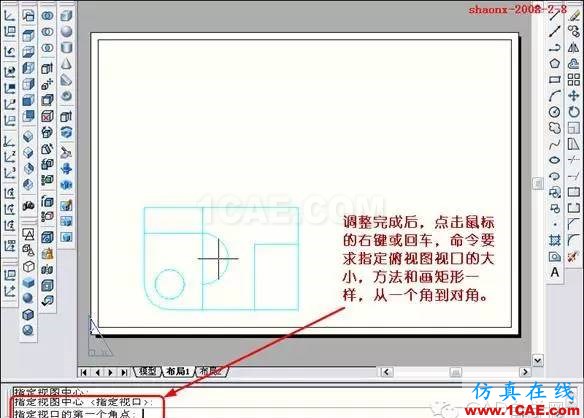

13
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD技術圖片13](http://www.zyouzz.com/i/g/95/95854fa953e21fda837565c596eb59cer.jpg "AutoCAD三維實體投影三視圖")
14

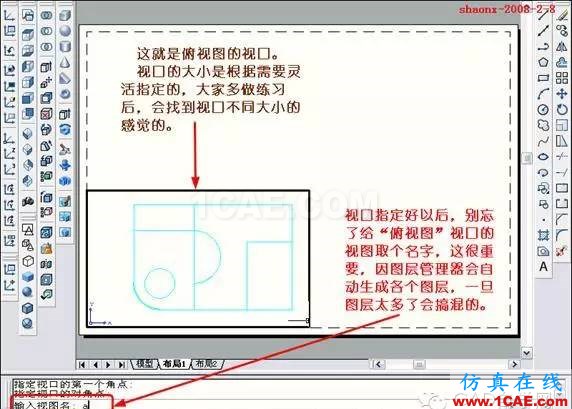

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD技術圖片14](http://www.zyouzz.com/i/g/73/7366b328a24924660544b5274f0b8ad4r.jpg "AutoCAD三維實體投影三視圖")
15

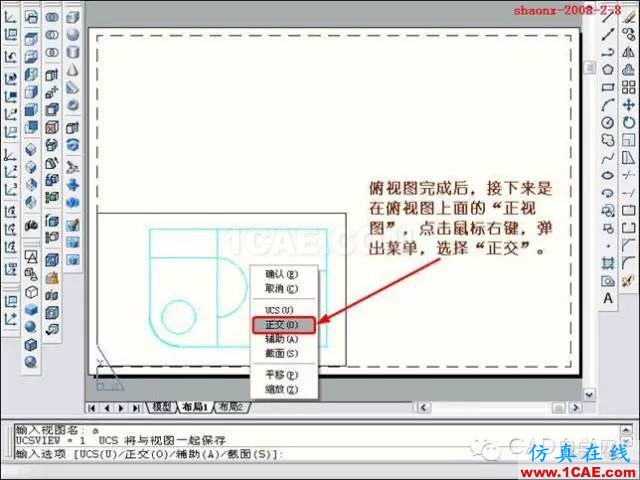

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD技術圖片15](http://www.zyouzz.com/i/g/28/28af2ac6c837719865798e5fa67f1cf8r.jpg "AutoCAD三維實體投影三視圖")
16

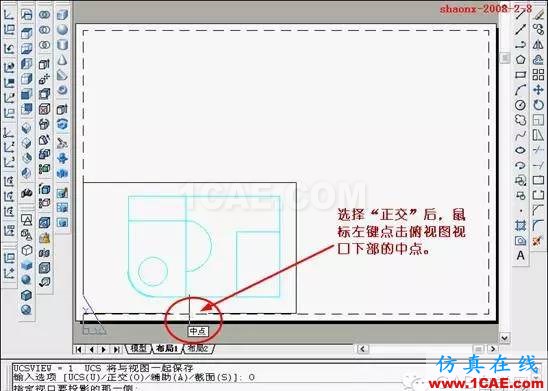

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD技術圖片16](http://www.zyouzz.com/i/g/5d/5d8ec68c1e88e3f6c4b6d7fd99b41aa1r.jpg "AutoCAD三維實體投影三視圖")
17

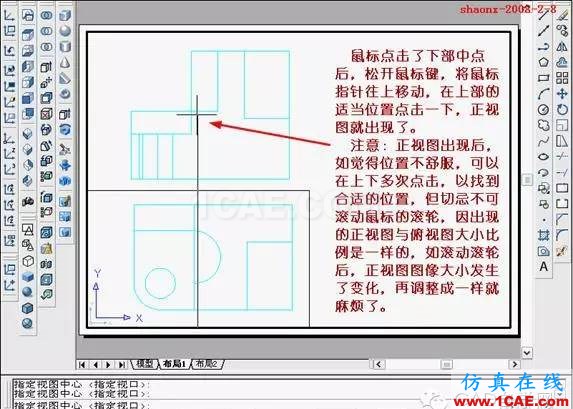

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD學習資料圖片17](http://www.zyouzz.com/i/g/69/6995d63351ddd1720f69420111f8d47er.jpg "AutoCAD三維實體投影三視圖")
18

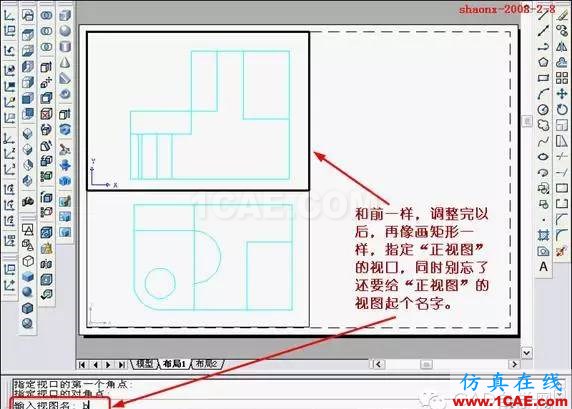

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD學習資料圖片18](http://www.zyouzz.com/i/g/07/07836076d2efb699aa21ad469d2361ddr.jpg "AutoCAD三維實體投影三視圖")

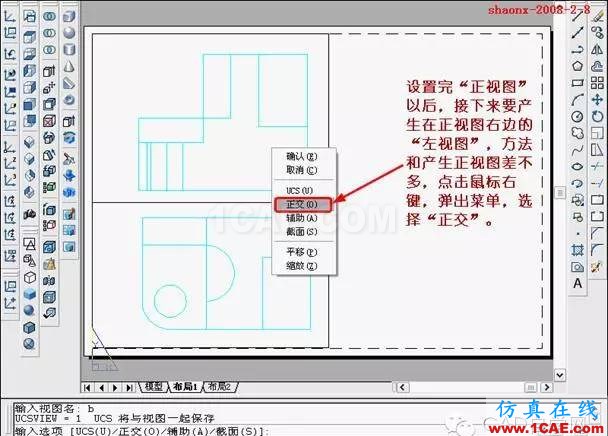

19
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD學習資料圖片19](http://www.zyouzz.com/i/g/30/30c4656d419ad9d20d332af7753eb3a3r.jpg "AutoCAD三維實體投影三視圖")

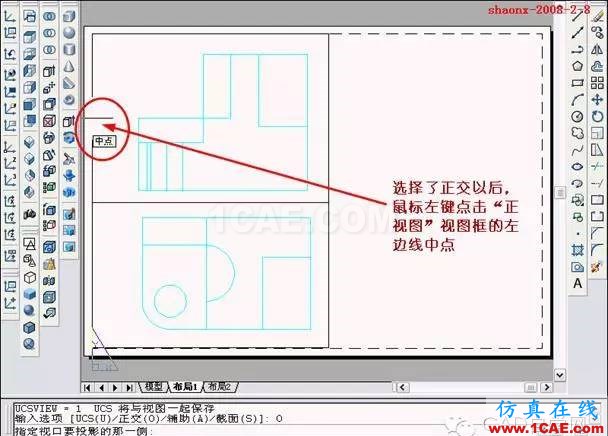

20
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD學習資料圖片20](http://www.zyouzz.com/i/g/f8/f88c557697bd0111bad68f11d064706er.jpg "AutoCAD三維實體投影三視圖")
21

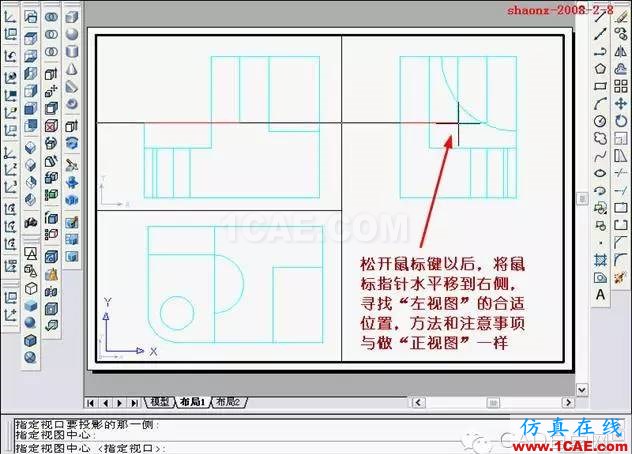

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD培訓教程圖片21](http://www.zyouzz.com/i/g/e0/e0194087062e5e04efbbc7374b704d76r.jpg "AutoCAD三維實體投影三視圖")
22

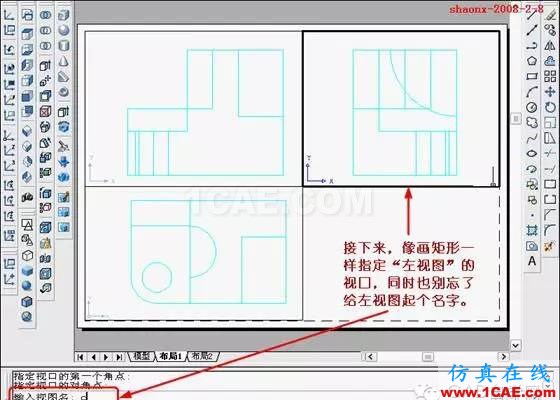

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD培訓教程圖片22](http://www.zyouzz.com/i/g/96/9612bc4fe9e334c61fa610def8fea054r.jpg "AutoCAD三維實體投影三視圖")
23
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD培訓教程圖片23](http://www.zyouzz.com/i/g/aa/aa5b5e9c2cf0cdd479ae4020110608c9r.jpg "AutoCAD三維實體投影三視圖")
24

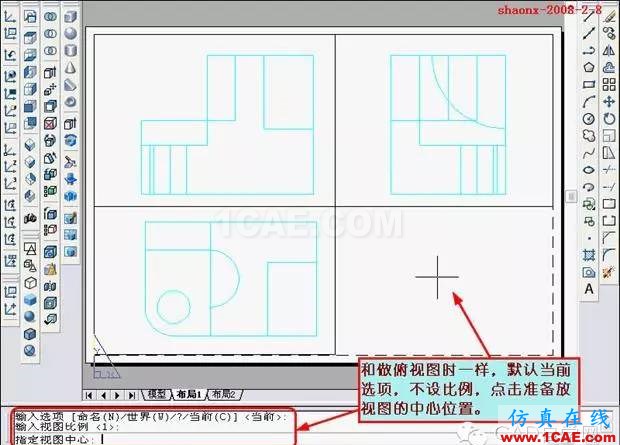

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD培訓教程圖片24](http://www.zyouzz.com/i/g/66/668bdd65323f1867cff91afdc6be3f1fr.jpg "AutoCAD三維實體投影三視圖")
25

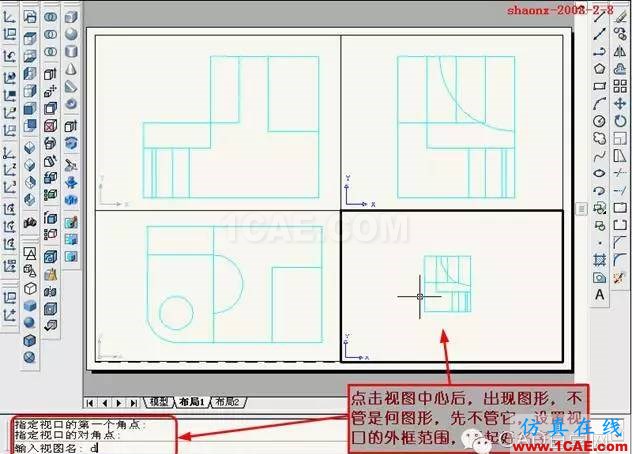

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD分析案例圖片25](http://www.zyouzz.com/i/g/d2/d2bfefbb51104a0af9ef672bea7a1aedr.jpg "AutoCAD三維實體投影三視圖")

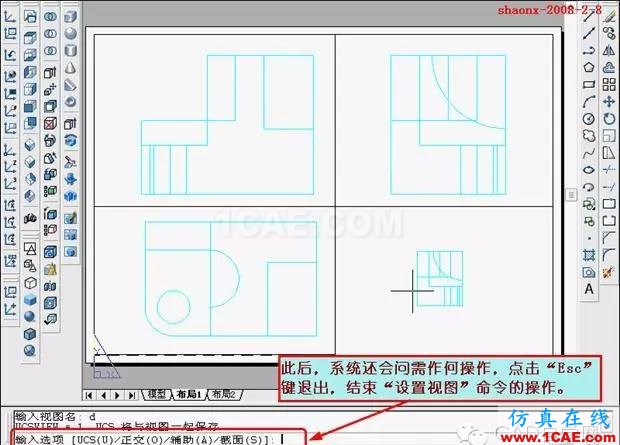

26
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD分析案例圖片26](http://www.zyouzz.com/i/g/75/758e97c04a60a715b7c3e3f9771f6aafr.jpg "AutoCAD三維實體投影三視圖")

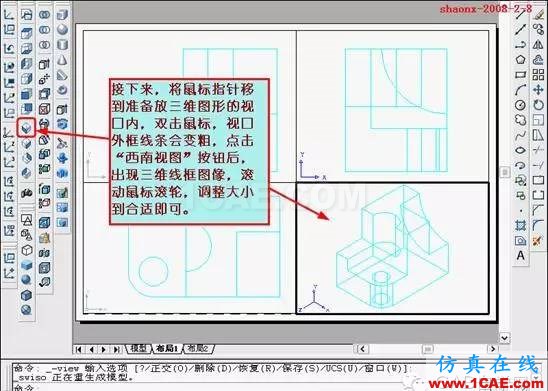

27
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD分析案例圖片27](http://www.zyouzz.com/i/g/21/21790781d229dc07e49b3ca113b3e079r.jpg "AutoCAD三維實體投影三視圖")

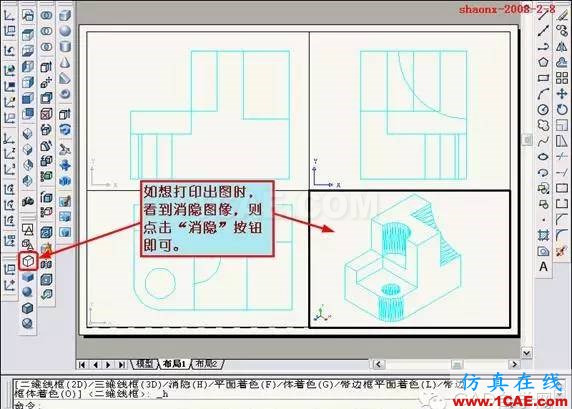

28
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD分析圖片28](http://www.zyouzz.com/i/g/21/21abf975c3c870ad931d776ab709b8cbr.jpg "AutoCAD三維實體投影三視圖")
29

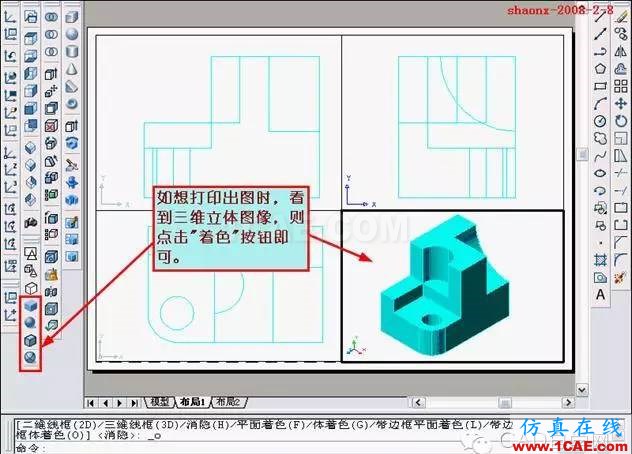

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD分析圖片29](http://www.zyouzz.com/i/g/de/de53fc11798d6610cde2601579302cbfr.jpg "AutoCAD三維實體投影三視圖")
30

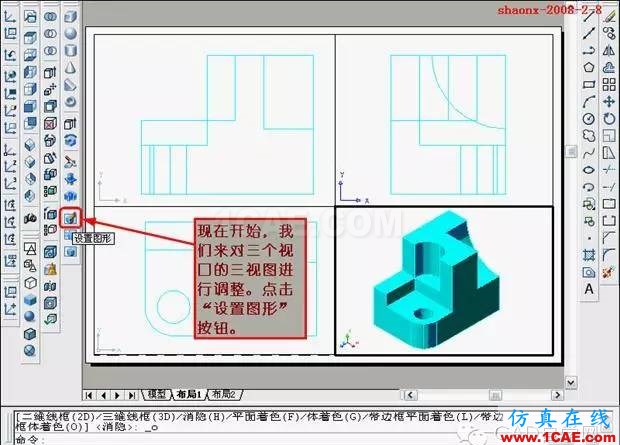

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD分析圖片30](http://www.zyouzz.com/i/g/48/48ecf3526e46ec925b491aed735a29d1r.jpg "AutoCAD三維實體投影三視圖")

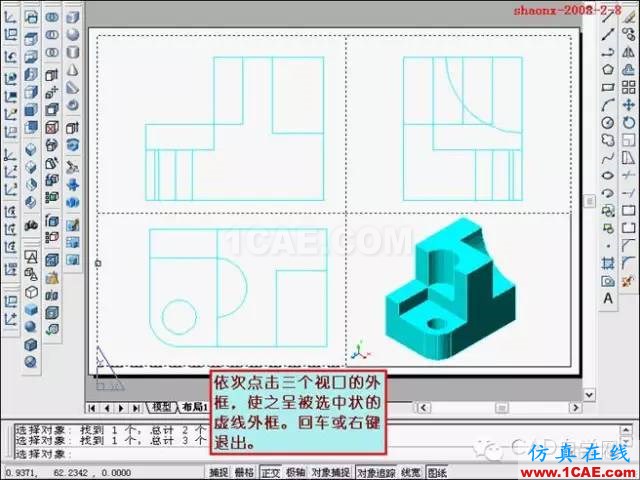

31
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD分析圖片31](http://www.zyouzz.com/i/g/9f/9fc74990fd6a5789ec0c740450169330r.jpg "AutoCAD三維實體投影三視圖")
32

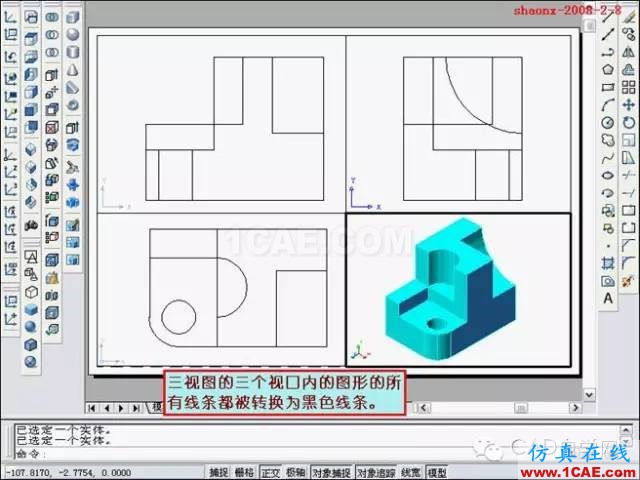

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD仿真分析圖片32](http://www.zyouzz.com/i/g/45/45923e0718c7d8b558d882a01414bc8dr.jpg "AutoCAD三維實體投影三視圖")
33

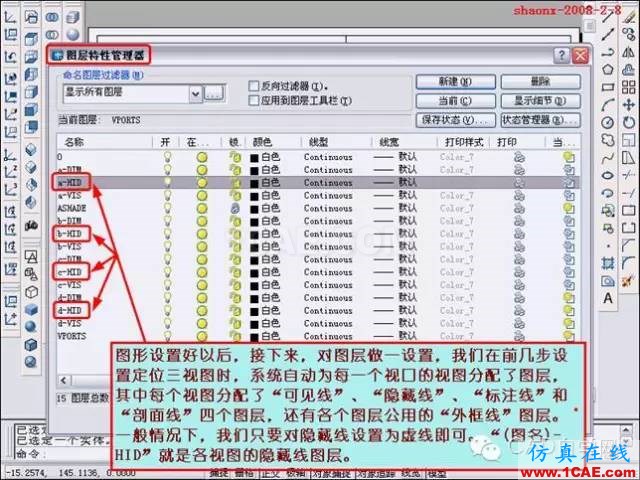

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD仿真分析圖片33](http://www.zyouzz.com/i/g/03/03b07080cc3b01f7f61acd26930215b0r.jpg "AutoCAD三維實體投影三視圖")

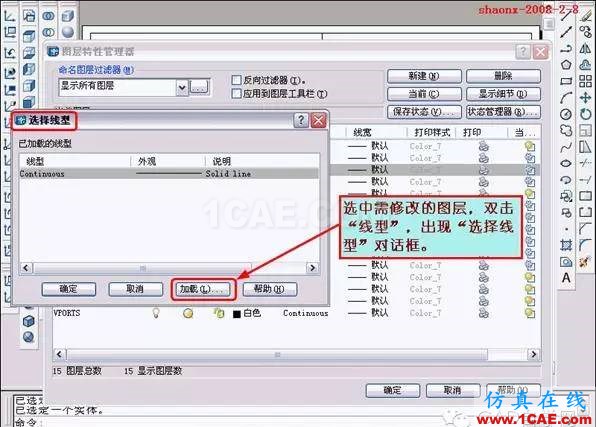

34
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD仿真分析圖片34](http://www.zyouzz.com/i/g/0c/0c96f3af70d49f0d081c8f5311b16a69r.jpg "AutoCAD三維實體投影三視圖")
35

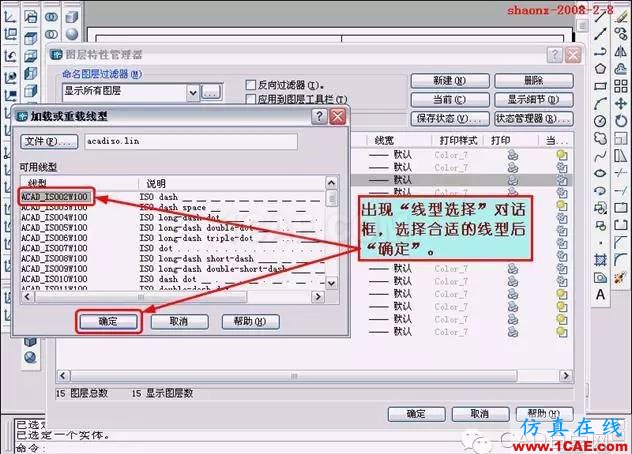

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD技術圖片35](http://www.zyouzz.com/i/g/0a/0a64b1e32a24aa7ac9c64f062f703beer.jpg "AutoCAD三維實體投影三視圖")

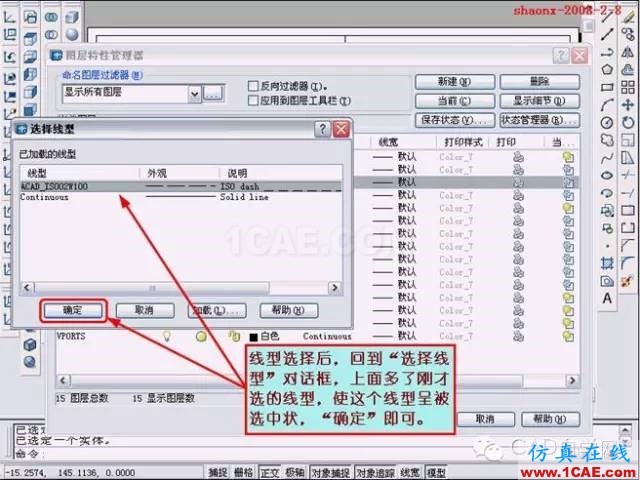

36
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD技術圖片36](http://www.zyouzz.com/i/g/3d/3d836ff019715936b71ceb45235d4e9br.jpg "AutoCAD三維實體投影三視圖")
37

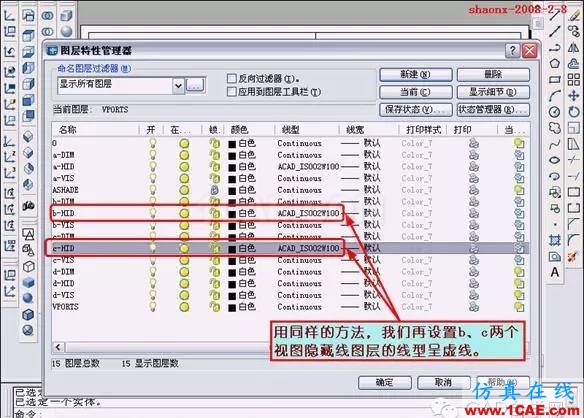

38
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD技術圖片38](http://www.zyouzz.com/i/g/45/454e4ce6b772276ad259447df5663327r.jpg "AutoCAD三維實體投影三視圖")

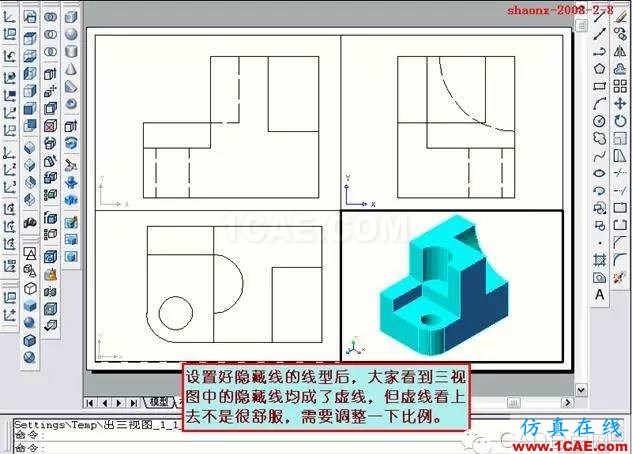

39
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD分析案例圖片39](http://www.zyouzz.com/i/g/fa/fad764b04580502a36f887faf4e8d9b0r.jpg "AutoCAD三維實體投影三視圖")
40

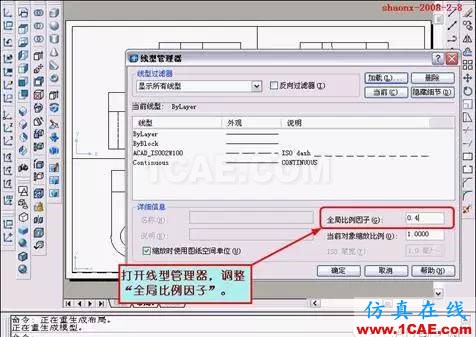

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD分析案例圖片40](http://www.zyouzz.com/i/g/8f/8f93c18da1ee6280a5e2f2468cfabb58r.jpg "AutoCAD三維實體投影三視圖")

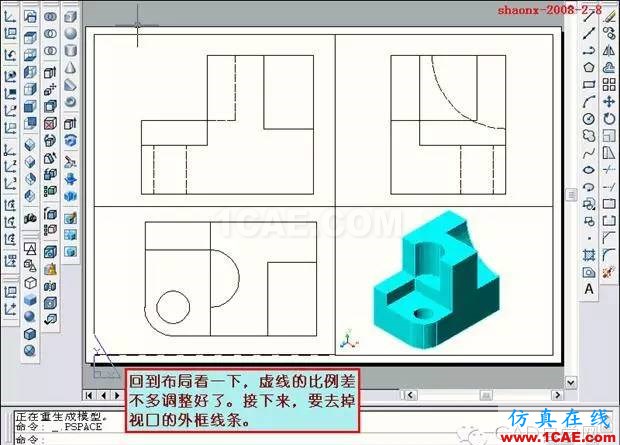

41
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD分析案例圖片41](http://www.zyouzz.com/i/g/57/57f972b56114e031841d5371940bdd61r.jpg "AutoCAD三維實體投影三視圖")
42

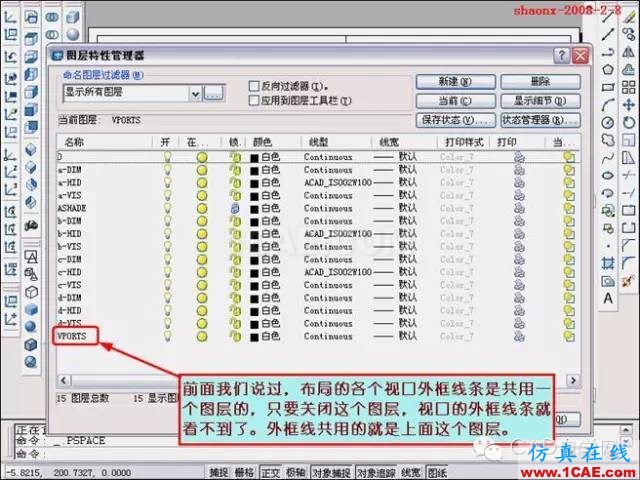

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD學習資料圖片42](http://www.zyouzz.com/i/g/dd/dda1aa55a4bfdfc0425b9500c46baa9dr.jpg "AutoCAD三維實體投影三視圖")
43

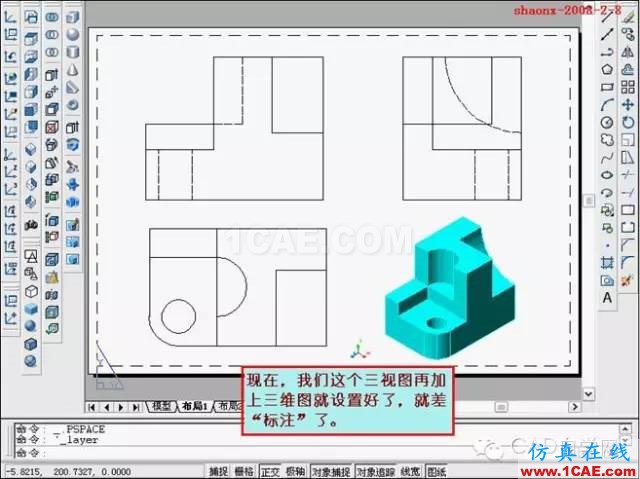

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD學習資料圖片43](http://www.zyouzz.com/i/g/a1/a1854e3db99f376ee4ada00f0e0b0516r.jpg "AutoCAD三維實體投影三視圖")
44

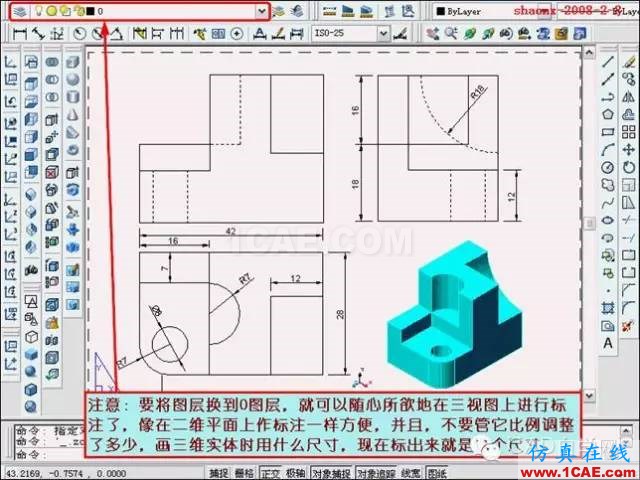

![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD學習資料圖片44](http://www.zyouzz.com/i/g/00/0079ffb74d53ff3e8c2af57eb0d3167fr.jpg "AutoCAD三維實體投影三視圖")

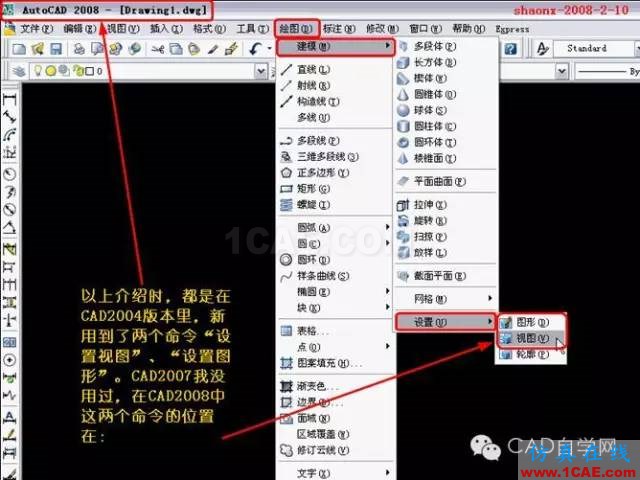

45
![建筑結構丨[全程圖解]AutoCAD三維實體投影三視圖教程！AutoCAD學習資料圖片45](http://www.zyouzz.com/i/g/d5/d51b5e8476a0b3e20c7a6d882c348036r.jpg "AutoCAD三維實體投影三視圖")
