AutoCAD基本知識
AutoCAD2007工作界面簡介
當啟動AutoCAD2007系統后,進入其工作界面:
AutoCAD2007系統工作界面主要包括:
1.繪圖窗口:用于顯示、繪制和編輯的圖形。
2.十字光標:用于繪圖、編輯選擇對象及點取菜單。
3.命令輸入?yún)^(qū):顯示命令提示符“命令”和命令操作的交互式信息提示。一般有三行,可根據需要改變其大小。
4.坐標系圖標(UCS):顯示當前所使用的坐標系形式。

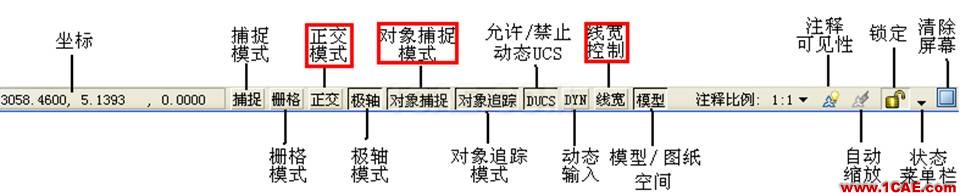

5.狀態欄:用于顯示繪圖時的當前狀態,如當前光標的坐標、繪圖工具的設置狀態、繪圖空間、通信中心、工具欄窗口位置設置菜單圖標、狀態欄設置菜單圖標。
6.模型和布局選項卡
模型(Model)空間與圖紙布局(Layout)之間切換。
7.標題欄:顯示版本號及獲取窗口控制菜單。

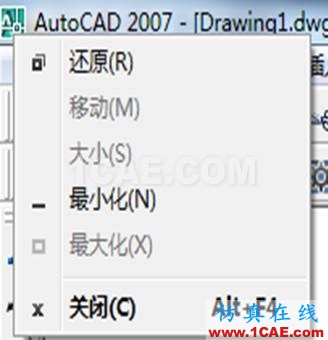

單擊控制菜單圖標,彈出窗口控制菜單,用于完成窗口的還原、移動、關閉等操作。
8.下拉菜單

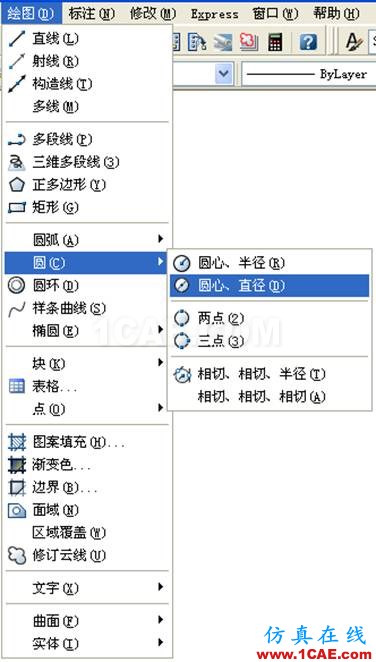

在下拉菜單欄中,單擊某一選項后,彈出下拉菜單利用下拉菜單可執行AutoCAD2007的大部分命令。
9.工具條

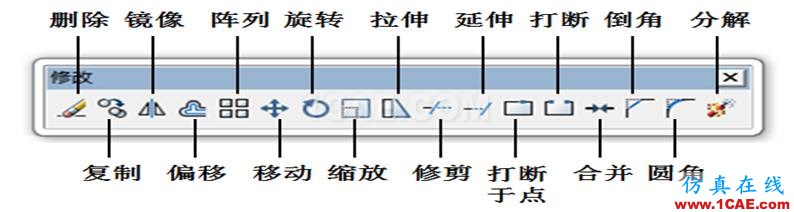

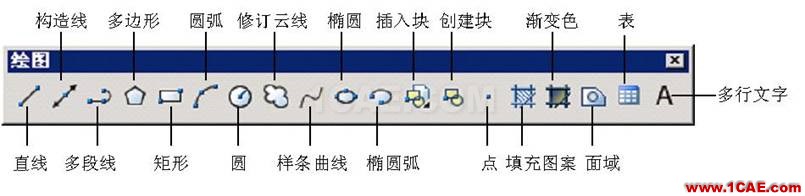

利用工具條能夠快捷、方便地實現各種命令操作。默認狀態下,“標準”、“屬性”、“繪圖”和“修改”等工具條處于打開狀態。

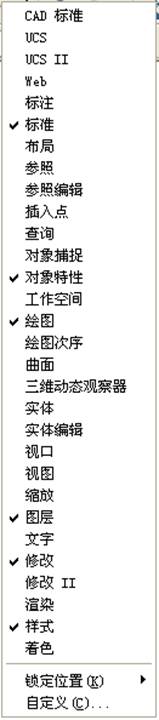

將光標放置在任一工具條上,單擊右鍵,彈出一個工具條快捷菜單。點取某一選項,即可打開或關閉相應的工具條。
10.文本窗口

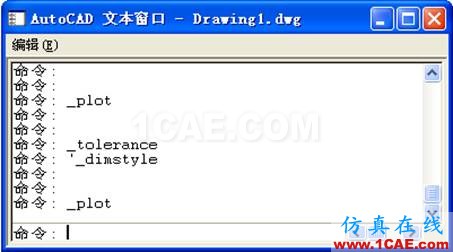

文本窗口是記錄AutoCAD命令及操作過程的窗口,是放大的命令提示區,按F2鍵切換文本窗口,如下所示。
11.滾動條
使繪圖區水平或垂直移動。單擊水平或垂直滾動條上帶箭頭的按鈕或拖動滾動條上的滑塊,使繪圖區移動。
12. 快捷菜單
快捷菜單又稱為上下文相關菜單。在繪圖區域、工具欄、狀態欄、模型與布局選項卡以及一些對話框上單擊鼠標右鍵時,將彈出各種不同的快捷菜單,該菜單的命令選項與AutoCAD當前狀態相關。使用他們可以在不啟動菜單欄的情況下快速高效地完成某些操作。
13.動態輸入
光標旁邊顯示的工具欄提示信息將隨著光標的移動而動態更新。
用戶可在創建和編輯幾何圖形時動態查看標注值,如長度和角度,通過TAB鍵可在他們之間轉換,當某個命令處于活動狀態時,可以在工具欄提示中輸入值。若提示包含多個選項,請按下鍵盤上的箭頭鍵查看這些選項,然后單擊選擇一個選項。

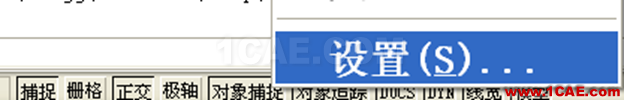

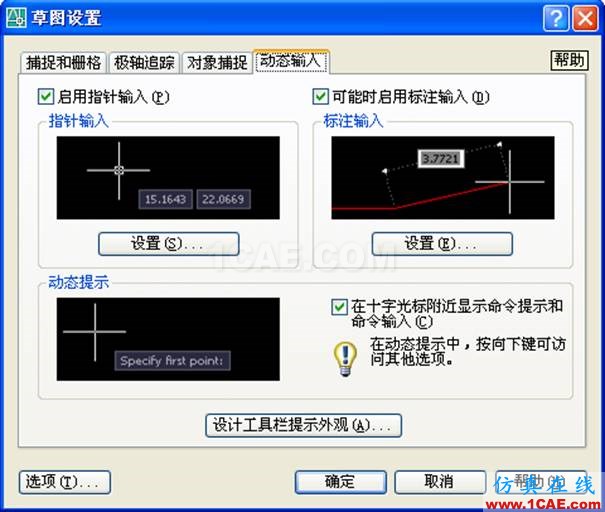

可以通過單擊狀態欄上的“DYN”來打開或關閉動態輸入。使用“草圖設置”對話框,可以自定義動態輸入。
在動態輸入中有兩種方法:
指針輸入:用于輸入坐標值;
標注輸入:用于輸入距離和角度。
(1)指針輸入

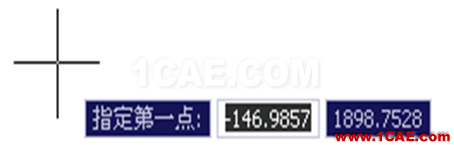

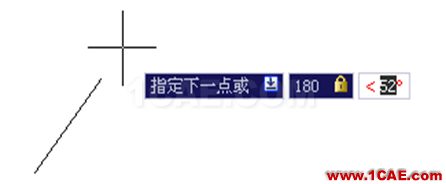

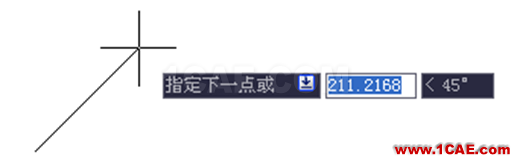

打開指針輸入后,當在繪圖區域中移動光標時,光標處將顯示坐標值,如圖。按 TAB 鍵移動到要輸入的工具欄提示框,然后輸入數值。在指定點時,第一個坐標是絕對坐標,第二個或下一個點的格式是相對極坐標。如果需要輸入絕對值,在值前加上前綴井號 (#)。
(2)標注輸入

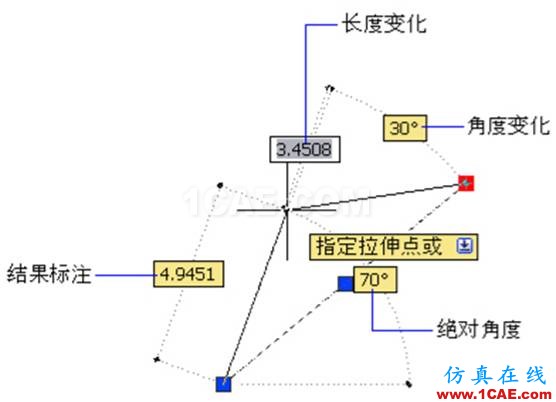

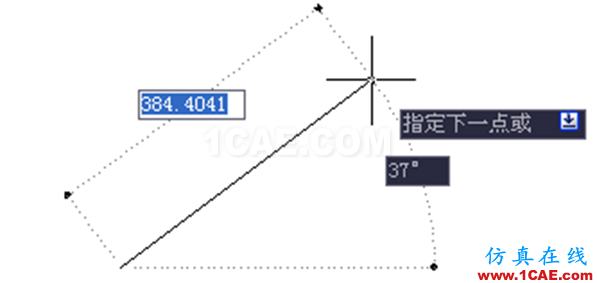

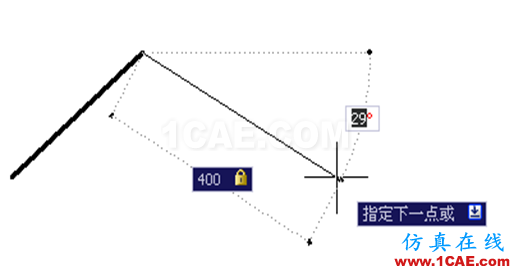

打開“標注輸入”后,坐標輸入字段會與正在創建或編輯的幾何圖形上的標注綁定。工具欄提示中的值將隨著光標的移動而改變,如下圖。按 TAB 鍵移動到要輸入的工具欄提示框,然后輸入數值。
AutoCAD坐標系統
AutoCAD系統在確定某點位置時使用坐標系統。
AutoCAD系統提供了兩種坐標系統。
1.笛卡爾坐標系

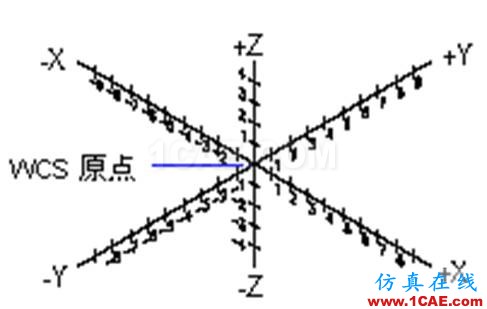

它是恒定不變的,一般稱為通用坐標系,如圖

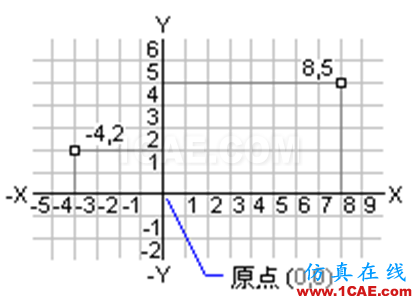

平面坐標系
空間坐標系
2.用戶坐標系(User Coordinate System簡稱UCS)
用戶在通用坐標系中,按照需要定義的任意坐標系統,稱為用戶坐標系。這種坐標系統在通用坐標系統內任意一點上,并且可以以任意角度旋轉或傾斜其坐標軸。該坐標系坐標軸符合右手定則。它在三維圖形中應用十分廣泛。
3.坐標系右手定則
(1)坐標軸方向定義

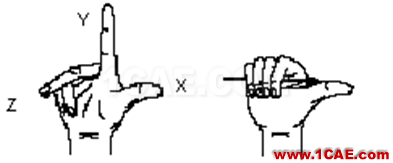

沿大拇指方向為X軸的正方向,沿食指方向為Y軸的正方向,沿中指方向為Z軸正方向。
(2)角度旋轉方向定義
當坐標系統繞某一坐標軸旋轉時,用右手“握住”旋轉軸且使大拇指指向該坐標軸的正向,四指彎曲的方向就是繞坐標旋轉的正旋轉角方向。
4.圖形單位
AutoCAD系統中的各個實體的坐標、兩點之間的距離等,都是以圖形單位來度量的,如坐標(20,5),表示X軸的坐標為20個圖形單位,Y軸的坐標為5個圖形單位。屏幕的繪圖范圍中的圖形單位的數量可以由任意確定,因此它在屏幕顯示器上的長度也是變化的。
在繪圖時,可設置圖形單位(格式/單位)。在圖形輸出時,也可以指定繪圖比例,以得到所需圖形的大小。
命令的輸入方法
一、鍵盤輸入 : 英文命令輸入
二、菜單輸入
1.下拉菜單 :光標拾取命令
2.右鍵菜單 :鼠標右鍵快捷菜單
三、工具條輸入:光標點取圖標按鈕
四、自動完成功能輸入:命令提示符中用TAB鍵
五、命令的重復:空格或回車鍵,重復上一個命令
六、嵌套(透明)命令的輸入:命令前加單引號(‘)
數據的輸入方法
執行一個命令時,通常還需要為命令的執行提供附加信息,如坐標點、數值和角度等。在數據輸入時,可使用下列字符:+ - 0 1 2 3 4 5 6 7 8 9 E " ' .即正、負號(+、-),字母E,英文雙引號(")、單引號(')、句號(.)。
下面介紹幾種有關數據的輸入方法。點坐標的
一、點坐標的輸入
1.絕對坐標輸入
絕對坐標是指相對于當前坐標系坐標原點的坐標。當以絕對坐標的形式輸入一個點時,可以采用直角坐標、極坐標、球面坐標和柱面坐標的方式實現。
(1)直角坐標:10,20
(2)極坐標: 10<45
2.相對坐標輸入
相對坐標是指給定點相對于前一個已知點的坐標增量。相對坐標也有直角坐標、極坐標、球面坐標和柱面坐標四種方式,輸入格式與絕對坐標相同,但要在相對坐標的前面加上符號“@”。例如,已知前一點的坐標為(10,13,8),如果在點輸入提示符“點:”后輸入:@3,-4,2,則等于輸入該點的絕對坐標為(13,9,10)。
動態輸入:顯示的是絕對坐標
動態輸入:顯示的是絕對坐標
動態輸入:絕對極坐標輸入(一)
動態輸入:相對極坐標輸入(二)
3.用光標直接輸入(不需精確尺寸時)
移動光標到某一位置后,按下左鍵,就輸入了光標所處位置點的坐標。
4.目標捕捉輸入(需精確定位時)★
可用目標捕捉方式輸入一些特殊點。
5. 直接距離輸入(需精確尺寸時) ★
對于二維點,通過移動光標指定方向,然后直接輸入距離,即完成該點坐標輸入。
二、距離的輸入★
許多提示符后面要求輸入距離的數值,如Height(高) Column(列) Width(寬) Row(行) Radius(半徑) Column Distance(列距) Row Distance (行距) Value(數值) 等。
1.直接輸入一個數值:用鍵盤直接輸入一個數值。
2.指定一點的位置:當已知某一基點時,可在系統顯示上述提示時,指定另外一點的位置(一般用目標捕捉)。這時,系統自動測量該點到某一基點的距離。
三、位移量的輸入
位移量是從一個點到另一個點之間的距離。
1.從鍵盤上輸入位移量:輸入兩個位置點的坐標,這兩點的坐標差即為位移量;輸入一個點的坐標,用該點的坐標作為位移量。 (比如移動命令)
2.用光標確定位移量:在提示符下,用光標拾取一點,此時移動光標時,屏幕上出現與拾取點連接的一橡皮筋線,并出現提示符,此時用光標拾取另一點,則兩點間的距離即為位移量。 (比如移動命令)
四、角度的輸入

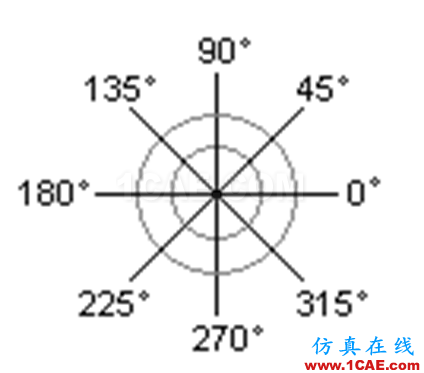

當出現輸入角度提示符時,需要輸入角度值。一般規定,X軸的正向為0°方向,逆時針方向為正值,順時針方向為負值。角度和方向的對應關系,如下圖。
1.直接輸入角度值
在角度提示符后,用鍵盤直接輸入其數值,一般角度默認為度(°),也可設置為弧度。(格式/單位)
2.通過輸入兩點確定角度值

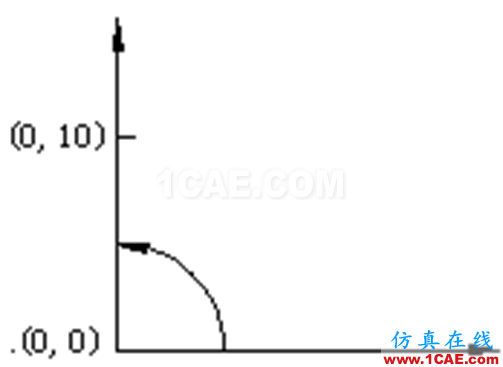

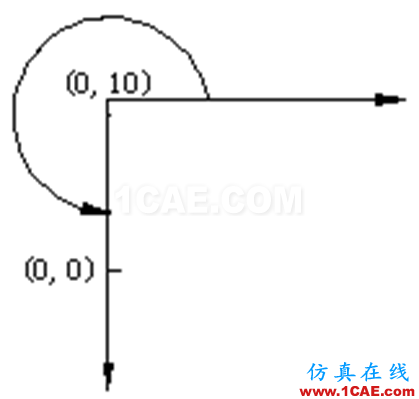

通過輸入第一點與第二點連線方向確定角度值,但注意其大小與輸入點的順序有關。規定第一點為起始點,第二點為終點,角度數值是指從起點到終點的連線與起始點為原點的X軸正向,逆時針轉動所夾角度。例如,起始點為(0,0),終點為(0,10),其夾角為90°;起始點為(0,10),終點為(0,0),其夾角為270°。
a
b

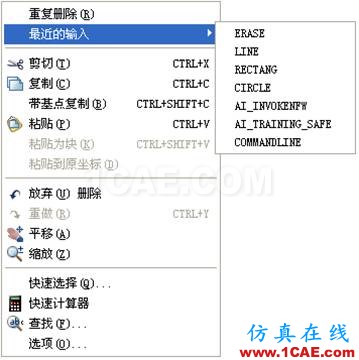

五、最近的命令和數據的輸入

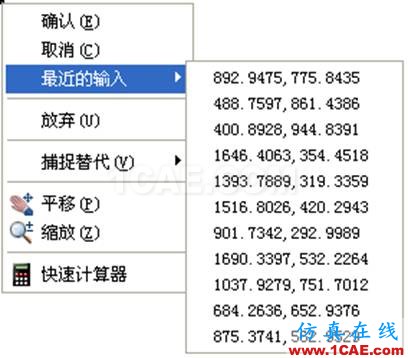

在需要輸入命令或數據時,如點、距離和字符串,可在命令行中按箭頭鍵的上、下鍵,或從右鍵菜單中選擇“最近的輸入”選項,可以輸入最近使用的命令或數據。

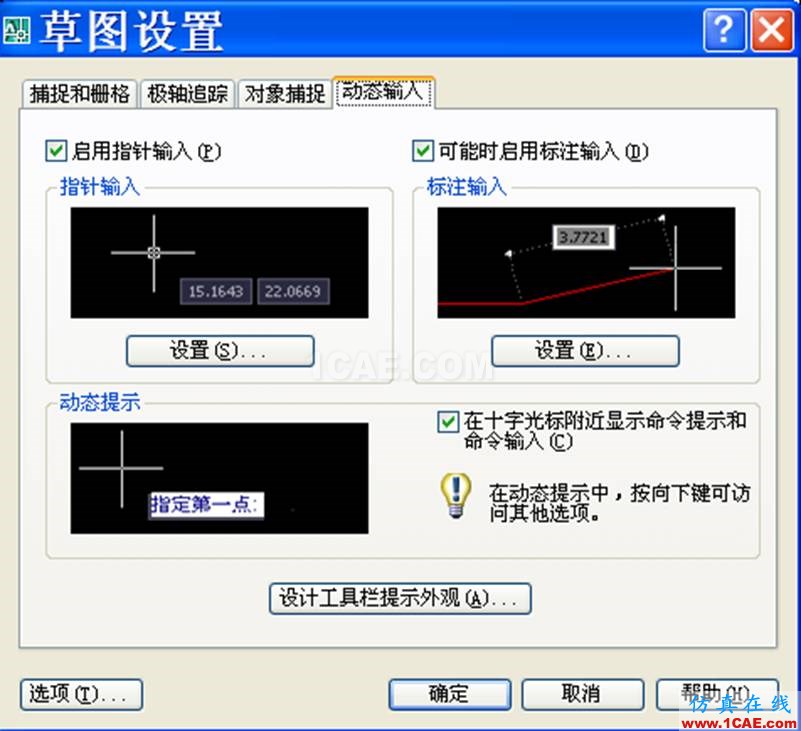

草圖設置

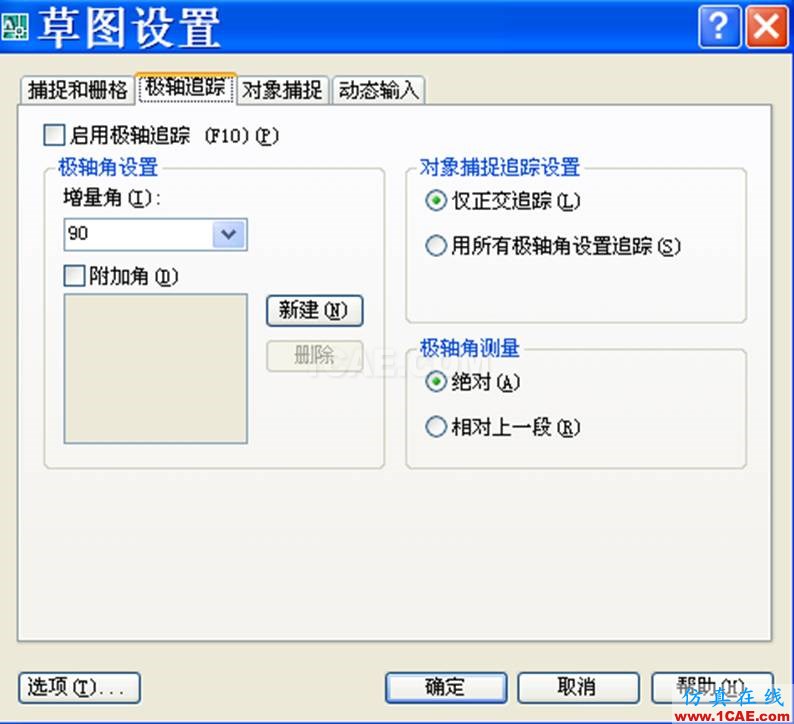

草圖設置:

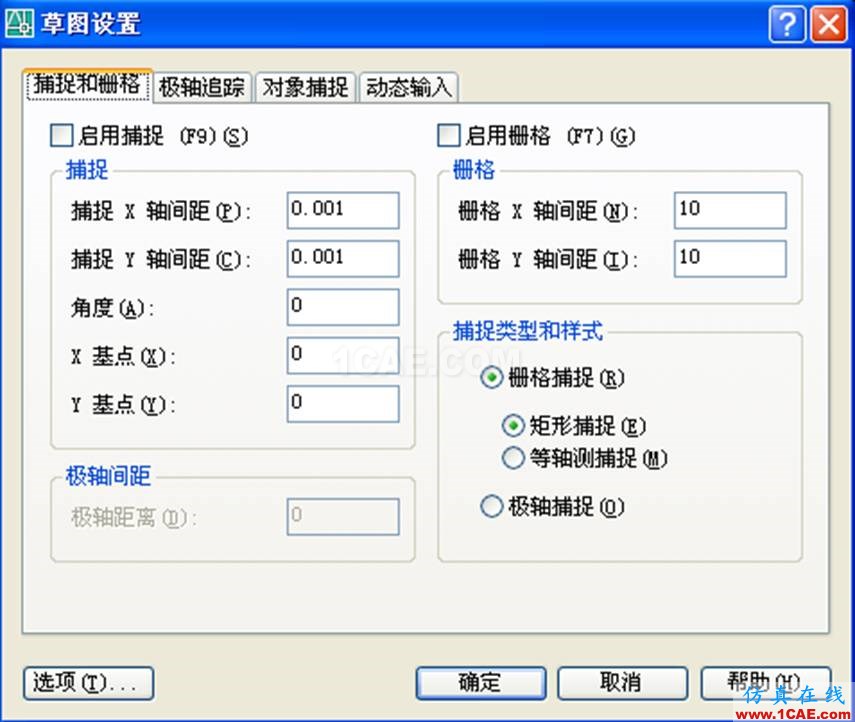

柵格:可以顯示也可隱藏;捕捉:捕捉柵格。

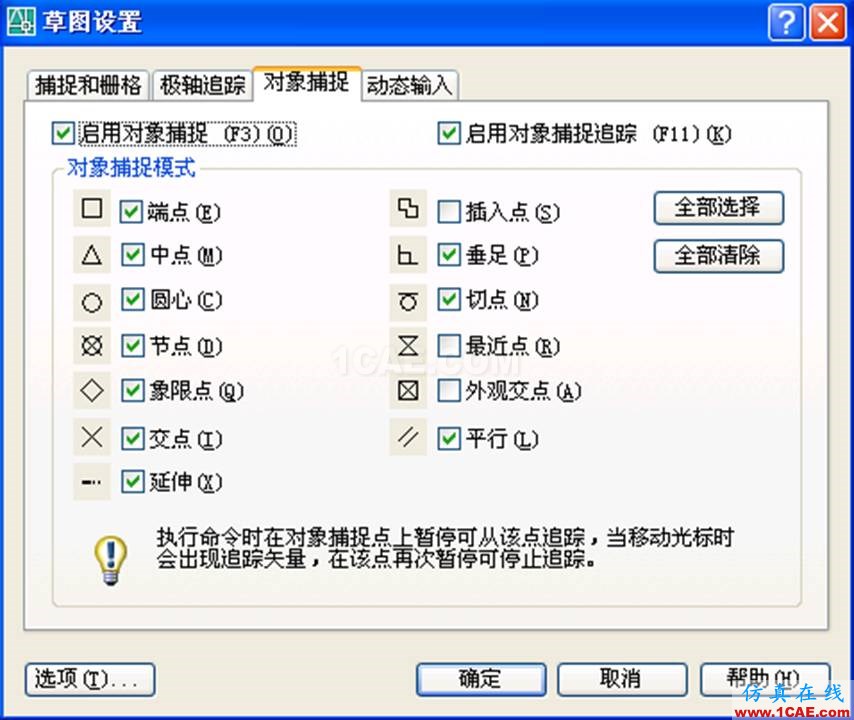

對象捕捉:對端點、中點等對象捕捉。
對象捕捉追蹤:可以沿著捕捉位置對齊追蹤。
極軸追蹤:沿指定方向對齊追蹤。
動態輸入:光標旁邊顯示的工具欄提示信息將隨著光標的移動而動態更新。
