CAD中快速選擇指定圖層的所有圖元的方法有以下兩種: 第一種:利用快速選擇: 1.在CAD操作界面的黑色繪圖區域任意位置單擊鼠標右鍵----點擊快速選擇選項,

2.在“特性”選項里選擇圖層,在“值”選項選擇你要選中的圖層,然后確定,具體示意如下:

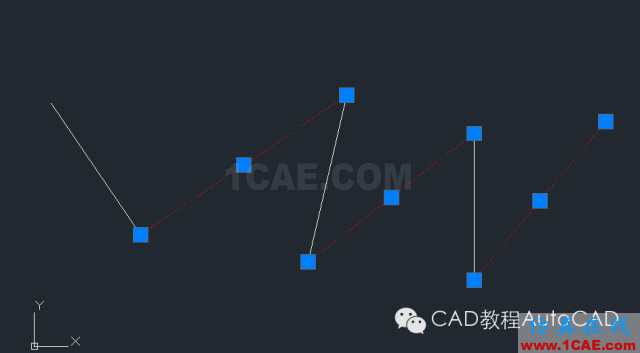

則圖中所有中心線均被選中,如下圖

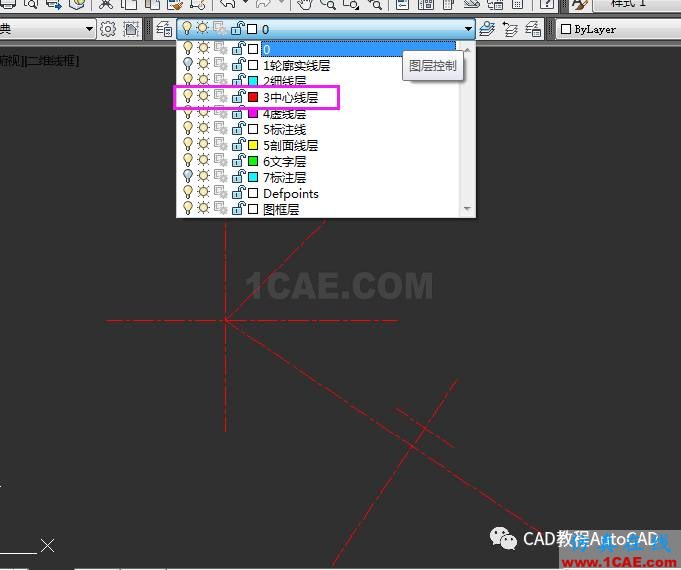

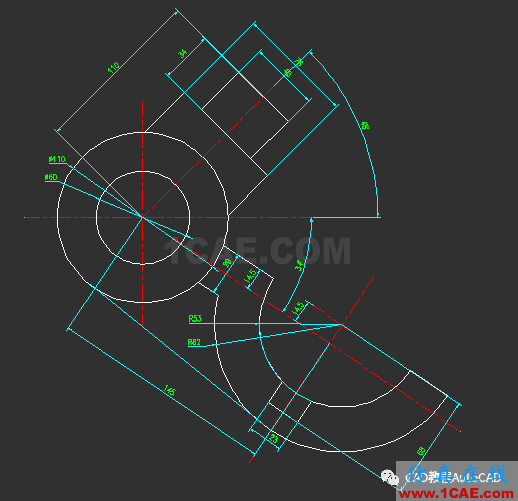

第二種:利用圖層開關 只留下需要選擇的圖層處于圖層打開狀態其余圖層關閉,則繪圖區只留下未關閉的圖層上的圖元,此時用CTRL+A或框選選中圖元即可。如下圖中圖形由輪廓粗實線、標注和中心線組成

如果只想選擇中心線則如下圖,將輪廓實線層和標注 層關閉繪圖區只剩下中心線層的圖元。此時用CTRL+ A或框選選中圖元即可。

當然,用以上方法的前提是畫圖過程中線條都是按照?qǐng)D層設置合理放置圖層才可以的,否則可能選的不全或有誤選的狀況發生。
