盤點CAD中那些相見恨晚的技巧【AutoCAD教程】

2018-03-29 by:CAE仿真在線來源:互聯網

1、bcount數塊的命令。數車位不要太快哦!前提是你的車位都是同樣名稱的塊。

2、overkill刪除重復線3、audit修復圖里的各種莫名錯誤

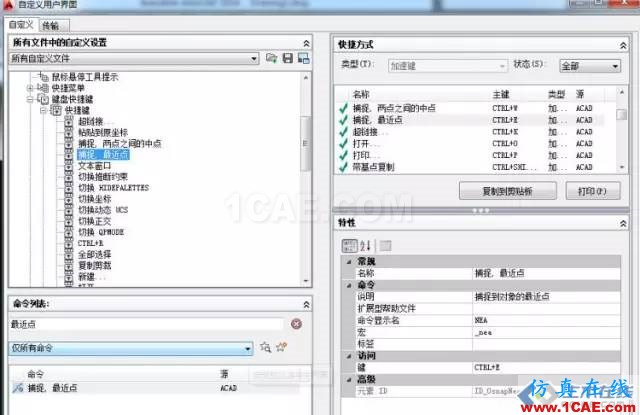

4、數字關聯pl線。作用是面積線可以隨pl線的調整事實更新。面積永遠是對的。別忘了每次調整完后save或者re,神奇的數字就會變化了!選中任何一個字符,右鍵ctrl+f.

盤點CAD中那些相見恨晚的技巧【AutoCAD教程】AutoCAD仿真分析圖片1

盤點CAD中那些相見恨晚的技巧【AutoCAD教程】AutoCAD仿真分析圖片2

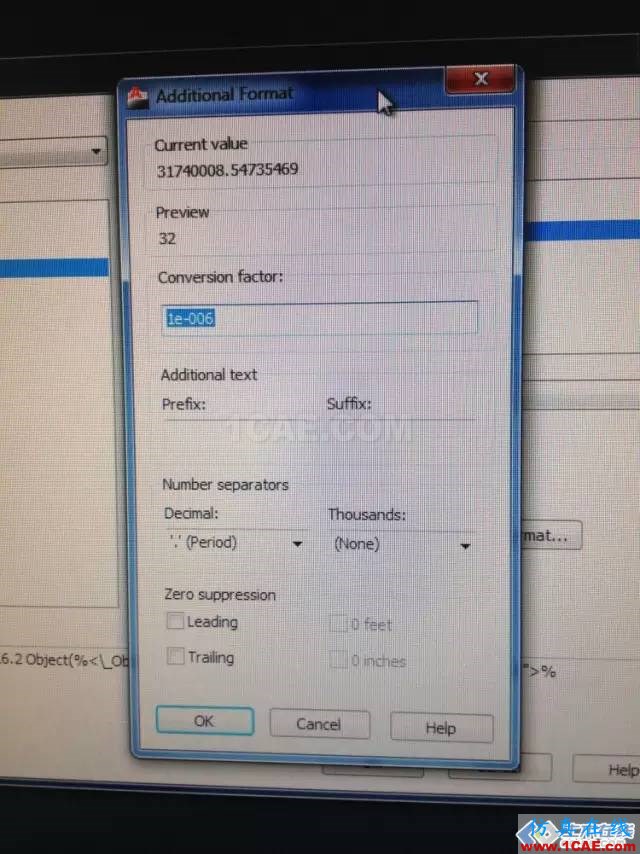

然后就可以啦!注意additional format要手寫1e-006因為我們都是毫米單位,面積算出來是平方毫米,所以這是讓面積是平方米的辦法,減去六個進位。

5、bo自動檢測邊緣生成pl線6、復制剛剛復制過的東西可以在敲完co后敲入p也就是previous 的意思,如果之前選了很多東西,這時候就省時省力啦7、畫立面開兩個視口,方便對平面,再結合xl線,效率高哦!8、me 平均分布塊到一條pl線上

室內設計方面

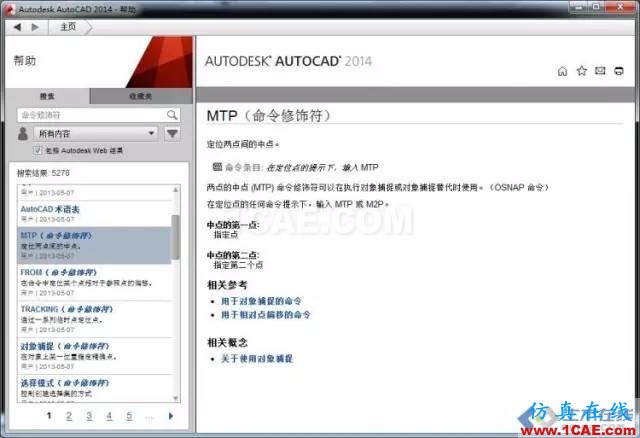

一、命令修飾符1、選擇兩點之間的中點

盤點CAD中那些相見恨晚的技巧【AutoCAD教程】AutoCAD仿真分析圖片3

一般使用的話會比較麻煩,個人習慣改成Ctrl+W,移動或者復制的時候直接可以調用,放入線框的中點可直接點對角點。2、參照點偏移

盤點CAD中那些相見恨晚的技巧【AutoCAD教程】AutoCAD仿真分析圖片4

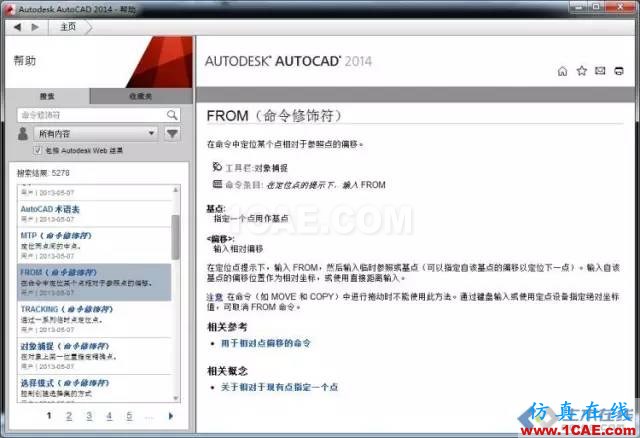

同上,一樣的是命令修飾符,快捷鍵是“FRO”(PS:不可單獨使用,如:移動命令→選中要移動物體→選擇拾取點→輸入“FRO”→選擇參照基點→選擇偏移距離)用過才能知道有多方便。舉個例子:剛插入進來的圖塊把它移動到距另一個圖塊一點的右側200mm的地方,使用這個命令就可以先選取參照點再偏移200,省去一次輸入命令和一次選擇的動作。3、選擇最近點

盤點CAD中那些相見恨晚的技巧【AutoCAD教程】AutoCAD學習資料圖片5

最近點什么的就不用說了吧,在捕捉的時候特別是線條特別多特別繁雜的時候用的特別多,但是為了保證捕捉的精確性一般把最近點捕捉給關掉。那么問題來了,有時候有要用到最近點捕捉怎么辦?設置快捷鍵Ctrl+E。用的時候直接就捕捉,不用打開再關掉那么麻煩。二、區域覆蓋

盤點CAD中那些相見恨晚的技巧【AutoCAD教程】AutoCAD學習資料圖片6

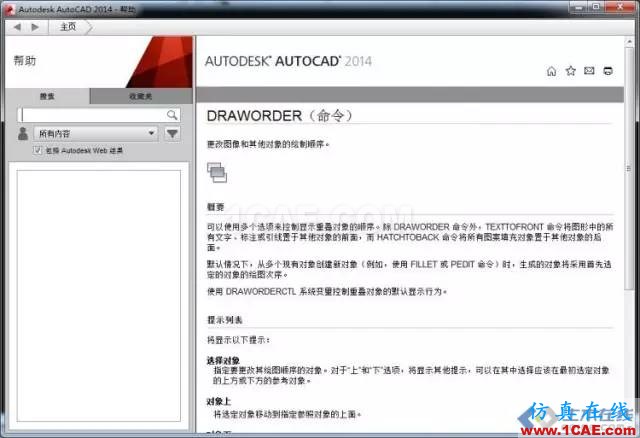

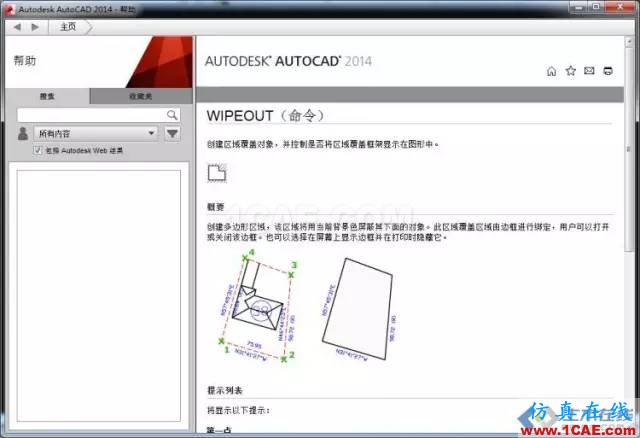

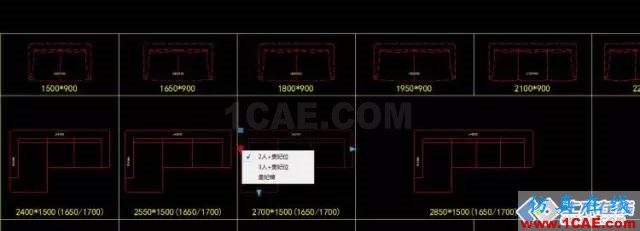

還在為麻煩的填充而煩惱嗎?區域覆蓋來幫你。有空的時候自己把自己常用的圖庫里都加上區域覆蓋,用的時候方便的不是一點半點!或者找一些大公司制作的現成的(如HBA專用圖庫)。值得說明的是,使用這個功能要配合下面更改圖層順序的命令使用,把區域覆蓋線放到填充與要顯示的圖案之間。PS:區域覆蓋不能做弧線,遇到弧線比較簡單的方法是手動轉成小段的多段線。

盤點CAD中那些相見恨晚的技巧【AutoCAD教程】AutoCAD學習資料圖片7

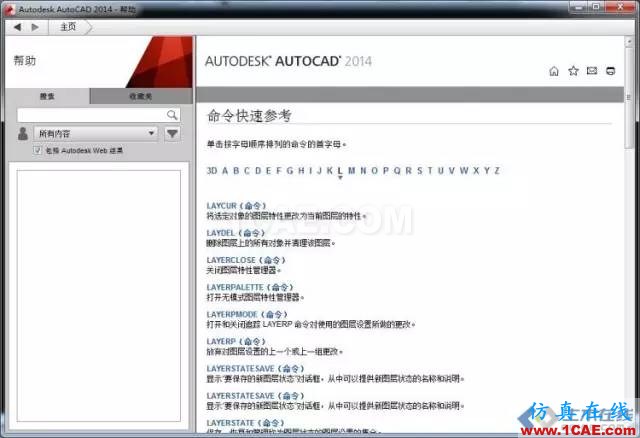

三、所有“LAY”開頭的快捷鍵進公司第一件事是背圖層名稱,第二件事就是記所有“LAY”開頭的快捷鍵,會讓你在圖層管理上更加得心應手。常用快捷鍵“layon”“layiso”“layuniso”等等。PS:所謂的圖層管理并不是管理圖層的顏色線性那些,而是編寫的圖層管理系統,調用快捷鍵為“LAS”,這里不多做贅述。
