DEFORM V10.2 冷鐓擠2D成形分析

2017-01-13  by:CAE仿真在線  來源:互聯網

原文出處【技術鄰】,查看全文請戳:DEFORM V10.2 冷鐓擠2D成形分析

幾何模型:CAD DATE

工件材料:AISI-1045

溫度:室溫/環境溫度 20℃

設備:液壓機 恒定速度 50mm/s

摩擦:冷成形鋼鐵摩擦

行程:30mm

單位:SI

建模流程:2D

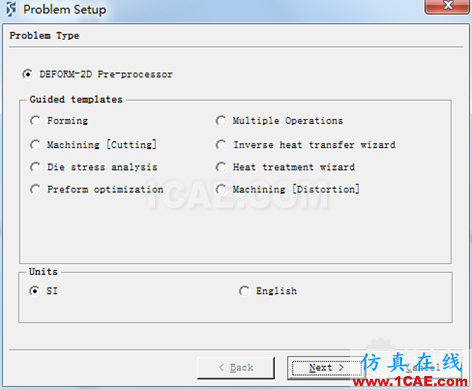

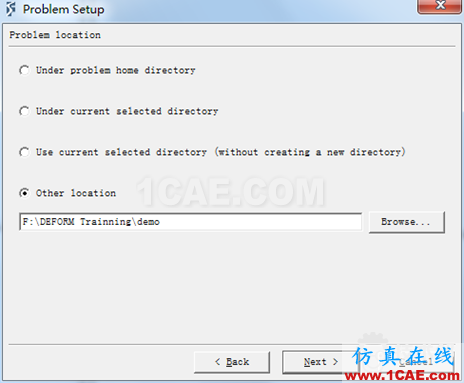

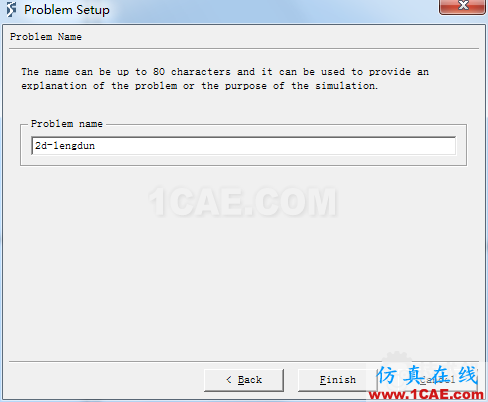

1)新建分析工藝,指定分析類型:點擊新建,選擇工藝類型,指定路徑,命名工藝名稱,進入前處理界面,指定分析類型

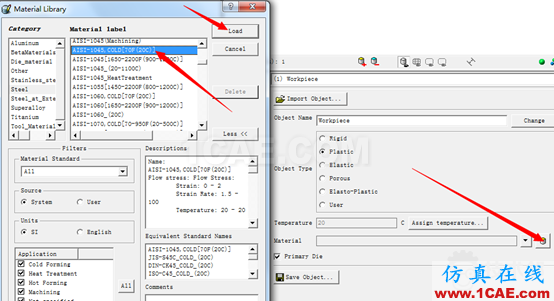

2)材料定義

定義工件屬性為塑性材料,工件初始溫度默認為20℃,材料為AISI-1045。

對于模具基本情況設定,一般模具看成剛性體,不考慮傳熱或模具彈性變形即不需要定義模具材料,一旦要考慮傳熱或模具彈性變形,需要給定模具材料。

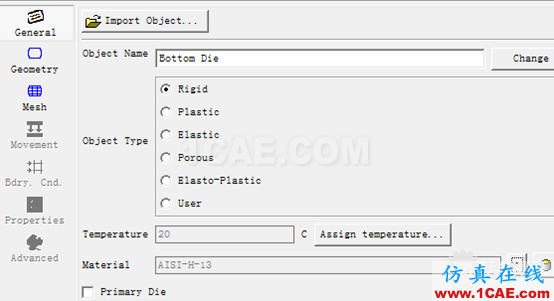

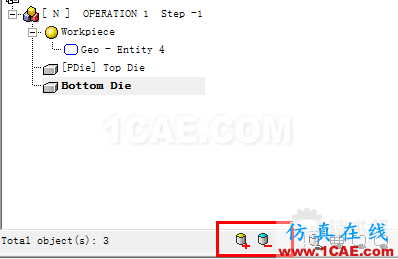

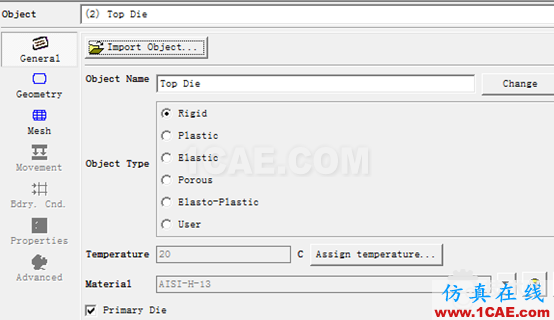

通過加減控制模具數量。逐個定義模具基本屬性。在這里考慮模具傳熱,給定模具材料為AISI-H-13。

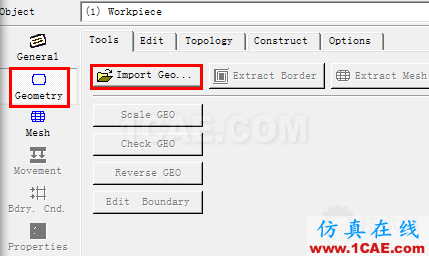

3)幾何模型導入,屬性添加:

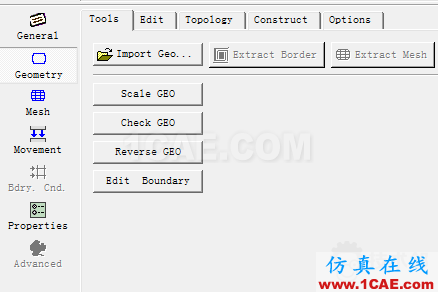

通過Geometry,點擊import geometry,選中對應格式文件,打開即導入,導入后可對模型進行檢查。同樣的方法將模具導入。

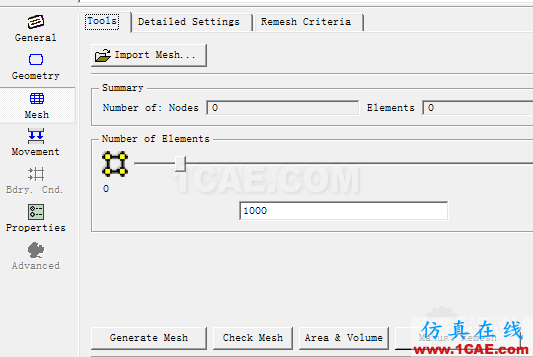

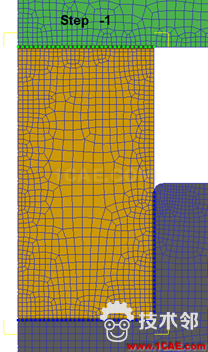

4)網格劃分

輸入網格總數,點擊Generate mesh,即完成網格的創建。同樣的方法,可以對模具進行網格劃分。

5)運動設置

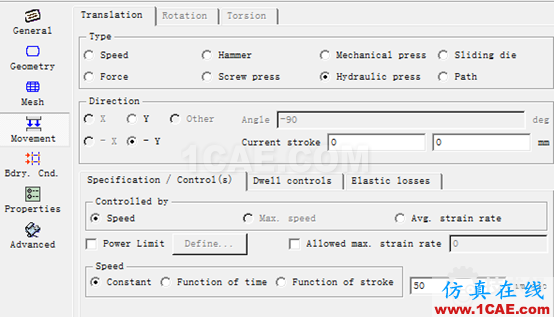

上模為主動模具,選擇液壓機,運動方向設置-Y方向,運動速度恒定為50mm/s。

6)邊界條件

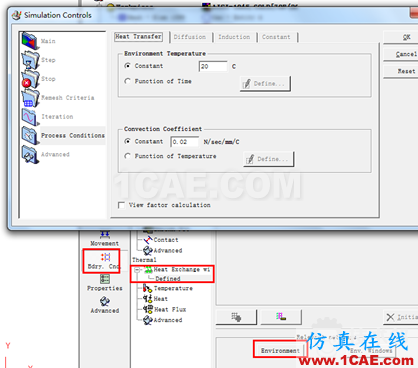

因2D模型為軸對稱模型,考慮傳熱需要設置熱交換邊。一般冷成形可不考慮溫度變化。溫度對冷成形的影響可以忽略。

需要定義與環境的換熱系數,環境溫度。

選擇邊界,點擊

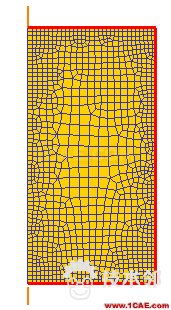

添加。同樣的方法設置工件傳熱邊界。

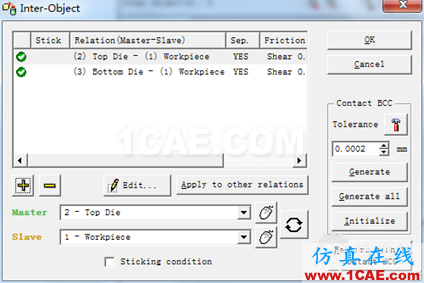

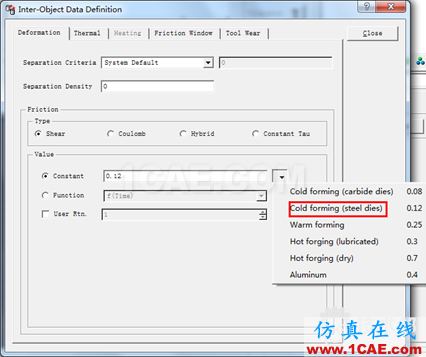

7)屬性設置,接觸邊界定義

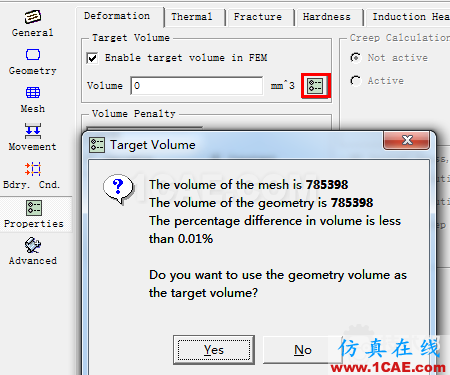

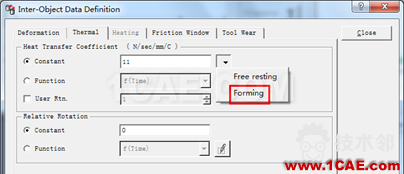

屬性設置時可設置體積補償,避免有限元計算和網格劃分的時候,體積損失。定義傳熱屬性。若需要定義其它方面的屬性。

點擊

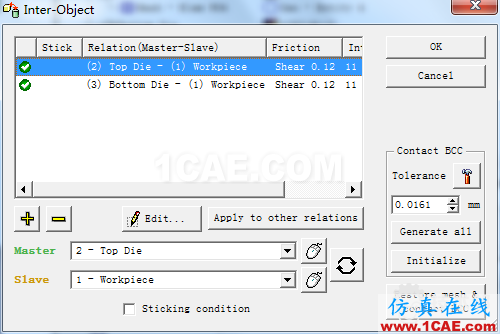

,設置相互關系

編輯設置完成之后,可講關系添加給其它幾何體。接觸點呈高亮顯示。

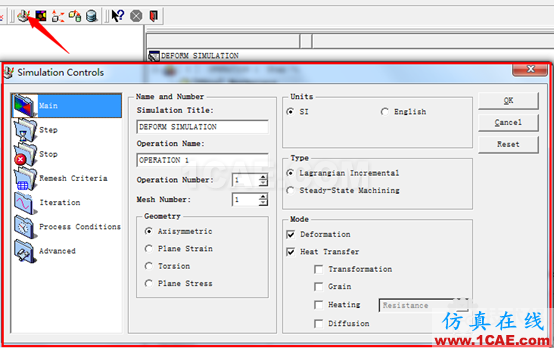

8)模擬控制

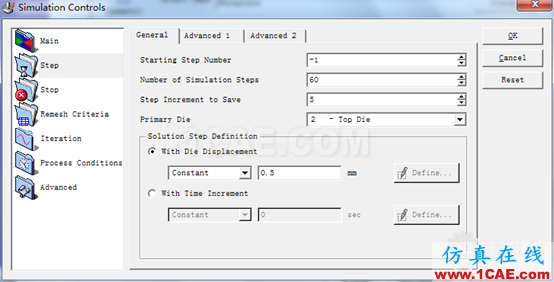

步數設置:網格最小尺寸約1.5mm,取三分之一為每步行程,總行程為30mm,總步數為30/0.5=60步,每5步保存一步。

9)數據檢查

點擊

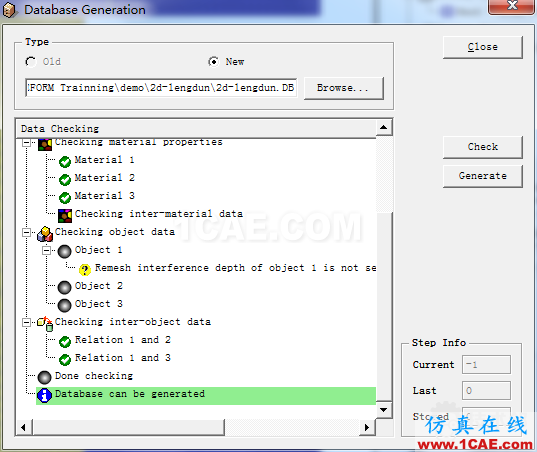

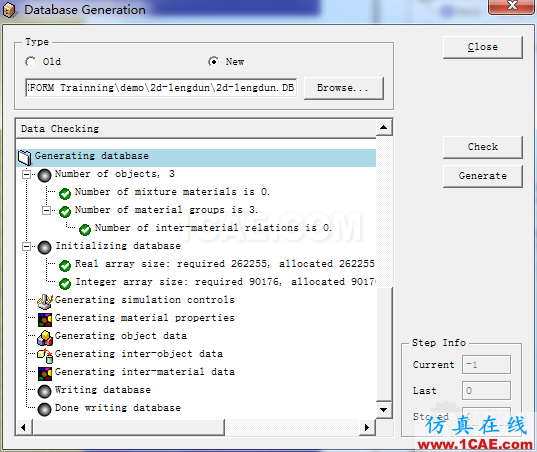

進入數據檢查界面,點擊check進行數據檢查,查看提示信息,遇到紅色感嘆信息,表明有原則性錯誤,不能生成數據,需根據提示進行模型修改。其它提示信息示情況而定。點擊Generate生成數據。保存生成key文件。退出程序。

10)提交計算與后處理

點擊快捷圖標

提交計算。等待計算完成,進入后處理結果窗口。

2D結果可以3D顯示。切換快捷鍵
