Maxwell如何考慮鐵耗和對轉矩的影響？

2016-10-19  by:CAE仿真在線  來源:互聯網

 問題描述

在電機中,鐵耗的精確計算十分重要,Maxwell瞬態場求解器下默認不打開鐵耗的計算,需要手動勾選;另外,基于標準斯坦梅茲公式(steinmetz method)計算的鐵耗并未考慮對轉矩等場數據的影響,而Maxwell中可以單獨考慮,操作如下:

解決辦法

步驟一:激活鐵耗的計算(Transient solver下)

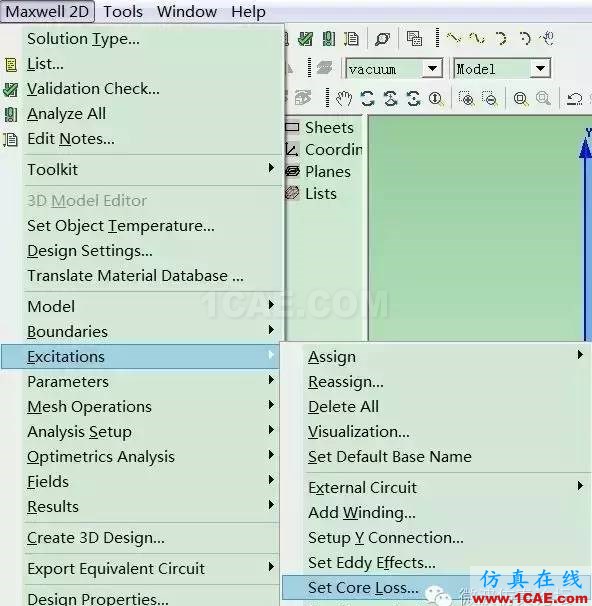

點擊菜單 Maxwell 2D/3D>Excitations>Set Core Loss

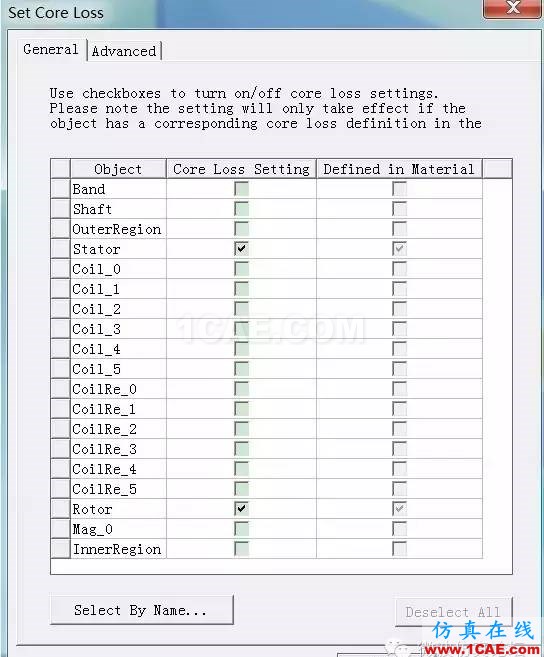

在彈出的General下,選擇需要計算的stator / Rotor

步驟二:設置Consider core loss effect on field

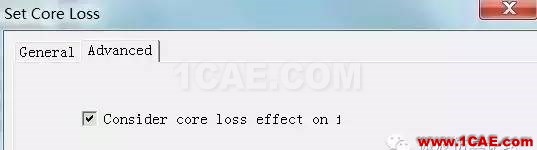

在彈出的Set Core Loss下,Advanced下,勾選 □Consider core loss effect on field

  查看結果

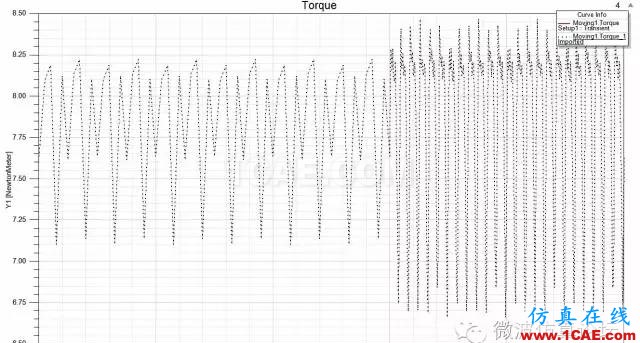

1、勾選□Consider core loss effect on field前后,輸出轉矩值對比,勾選后輸出轉矩值降低

2、若只考慮Set up coreloss,但是不勾選Consider core loss effect on field,二者波形相重合
