1、在Maxwell環境內只能畫直線、圓弧、圓等簡單形狀。

1、在AutoCAD建模時,定轉子圓心應取(0,0)點。如果模型不在(0,0)點,應采用帶基點復制的方法,將模型的圓心移至(0,0)。

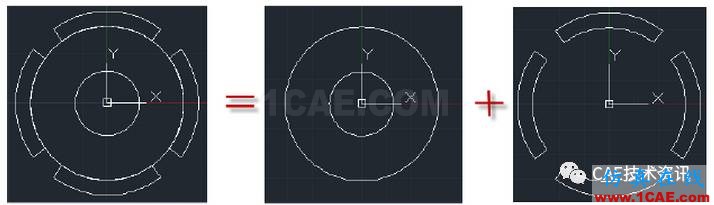

2、各個面域須自行封閉。

3、模型轉換成面域。建模時,須保證構成面域的邊界是可靠連接的。然后 繪圖?面域,選擇模型,按回車鍵,將所繪制的模型轉換成面域。

轉換成面域后,可以通過鼠標移動,刪除、Undo,來檢查模型的正確性。 4、輸出.sat格式模型文件

文件?輸出,選擇ACIS(*.sat)文件類型,取合適的文件名,點擊“保存”,框選要輸出的模型,回車。此時.sat文件已經保存,可以在相應文件夾找到.sat文件。

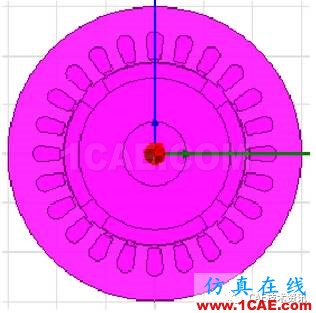

5、將.sat模型導入Maxwell

Modeler?Import,找到已輸出的.sat文件,點擊“打開”,則可輸入有限元模型。

6、有限元模型可以一次性建模輸入,也可以將各零件分別建模、轉換.sat、分別輸入。

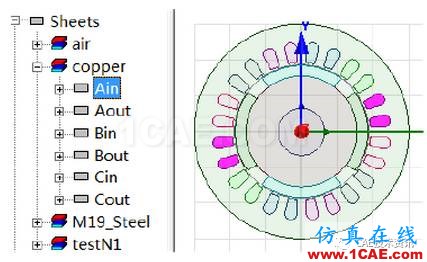

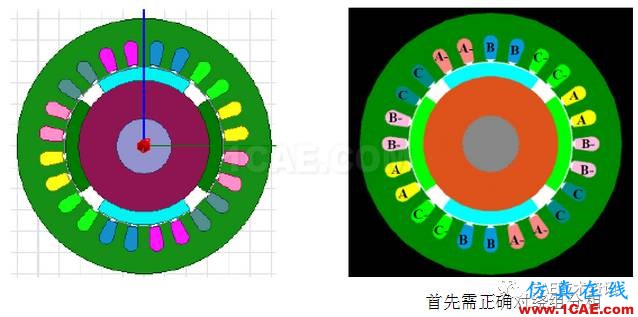

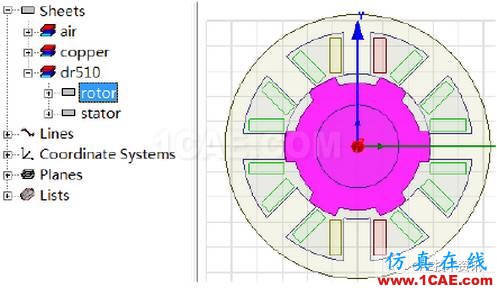

1、選擇模型的每一面域,修改其名稱和顏色。

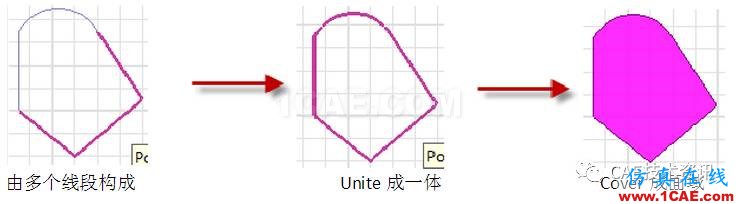

2、將屬于同一類的面域合并,以便施加勵磁、材料,提高工作效率。

按住Ctrl鍵,選中需要合并的各個面域,Modeler?Boolean?Unite

3、建立磁鋼、沖片等材料。

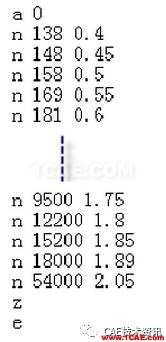

(1)準備磁鋼材料的Br、Hc,沖片材料的B-H曲線。 B-H曲線宜用記事本等編輯器,按要求的格式,輸入磁化曲線數據,保存為.bh后綴名文件。磁化曲線格式為:

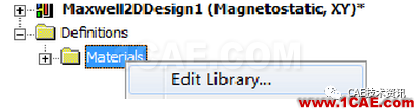

(2)鼠標右鍵點擊Materials,選擇Edit Library…打開材料庫

A、添加B-H磁化曲線

在打開的材料窗體,點擊Add Material…添加材料

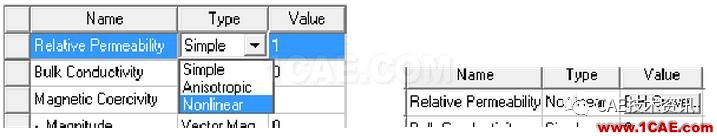

在相對磁導率類型下拉列表選擇“Nonlinear”,使得Value出現“B-H Curve…”按鈕

點擊按鈕進入B-H曲線輸入窗體。點擊“Import Dataset…”查找并打開.bh曲線,觀察曲線

如果沒有問題,則“OK”確定。取合適的材料名稱,點擊“Validate Material”驗證,“OK”保存,完成沖片材料的建立。

B、添加磁鋼材料

對釹鐵硼和鐵氧體之類磁鋼,由于退磁曲線線性,只需要Br、Hc即可。

在材料庫窗體選擇一現有的磁鋼材料,點擊“Clone Material(s)”復制新磁鋼。在打開的磁鋼屬性窗體,點擊窗體下方“Calculate Properties for:”,選擇Permanent Magnet…,

在磁鋼屬性窗體輸入正確的Br、Hc,注意Hc為負值,正確的Br、Hc應使得相對磁導率Mu為1左右。

a、 如果采用徑向充磁

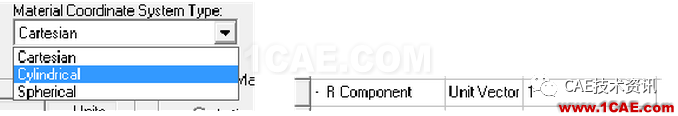

應選擇圓柱坐標系,對磁鋼N極使R為1,S極使R為-1。N、S極磁鋼分別用不同的名稱保存,例如保存N后,再Clone出S。 b、 如果采用平行充磁

N、S磁鋼的磁化方向可以通過局部坐標系設置,因此只需在直角坐標系保存一種材料。

4、施加材料

分別選擇區域,按鼠標右鍵,在彈出的菜單選擇Assign Material…,施加相應的材料。

5、施加邊界條件

為選擇擬施加邊界條件的線段,應打開選擇模式:

鼠標放置在上方工具欄,按鼠標右鍵,在彈出的菜單列表點擊“2D Modeler Selection Mode”,將選擇模式放置到上方工具欄

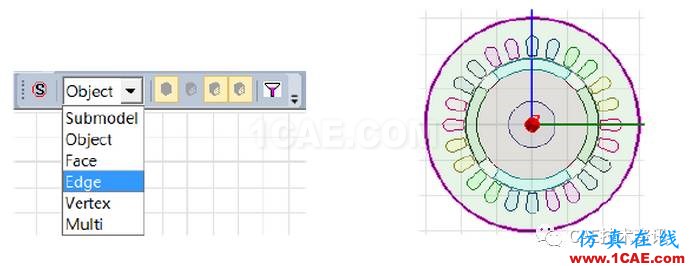

點擊Object,在下拉列表選擇Edge,將選擇模式切換為“邊”,從而可以選擇要施加邊界條件的邊。按鼠標右鍵,在彈出的菜單選Assign Boundary?Vector Potential,施加為第一類邊界條件,A=0。

6、施加激磁

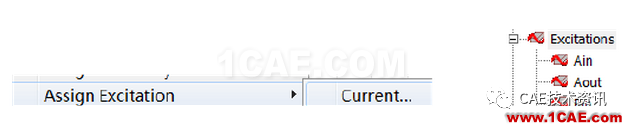

選擇要施加激磁的繞組面域?按鼠標右鍵,在彈出的菜單選Assign Excitation?Current,施加激磁。輸入所選繞組面域的總安匝數(設本案例為靜磁場),更改激磁的Name,注意電流方向。電流方向可以由正負值確定,也可以由電流參考方向決定。

7、設置求解參數 A、設置轉矩計算

選擇要計算轉矩的轉子各面域,在工程樹鼠標右鍵點擊Parameters?Assign?Torque…,設置。

B、設置電感計算

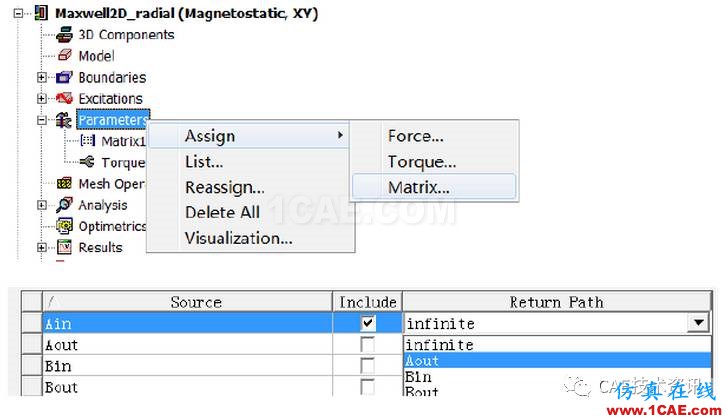

在工程樹鼠標右鍵點擊Parameters?Assign?Matrix…,設置。每個線圈由一進一出構成。

8、設置剖分參數

選擇要設置剖分參數的面域,類似上述方法進行設置。

9、設置求解參數

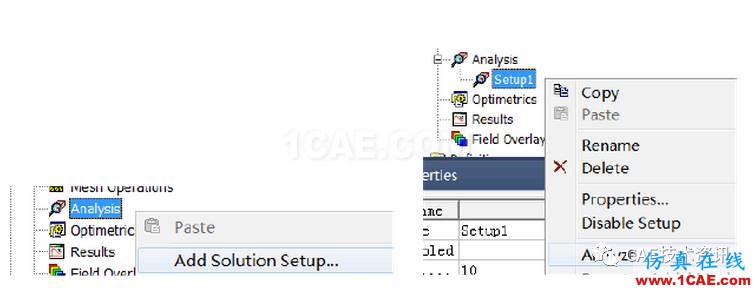

選擇Analysis,按鼠標右鍵,Add Solution Setup…,新建一求解,并修改求解的收斂誤差。

10、求解

選擇所建的求解設置,按鼠標右鍵,Analyze求解

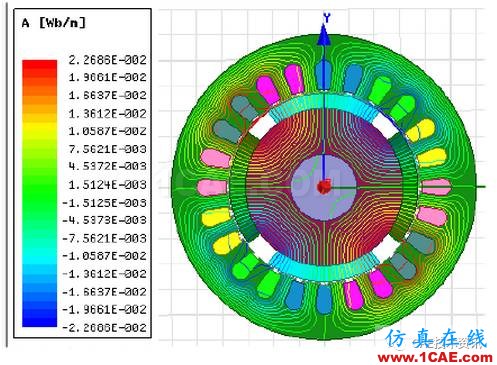

1、查看磁力線

首先應查看磁力線分布情況,以確定計算是否正確。

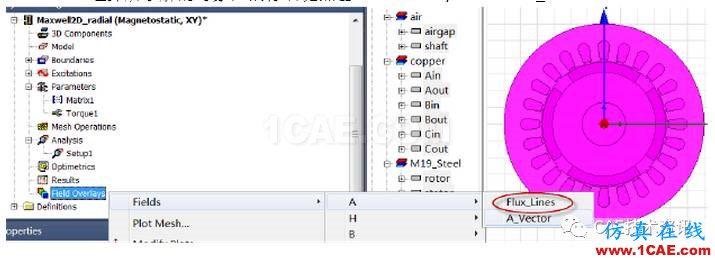

Ctrl+A選擇所求解的對象,鼠標右鍵點擊Field Overlays?…?Flux_Lines

選擇Flux Lines,點擊Done,顯示磁力線分布圖。可以鼠標雙擊左側顏色分級,設置磁極線分布的密度。

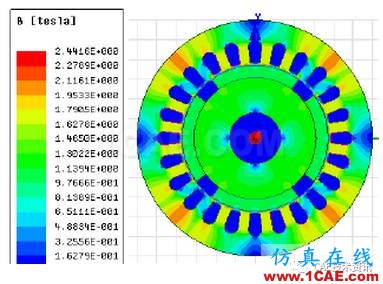

2、查看磁密分布

通過查看磁密分布,可以分析電機的鐵心的飽和程度。方法類似上述。Field Overlays→…→Mag_B

3、查看氣隙磁場波形 1)Maxwell 2D-->Fields-->Calculator打開計算器 2)Quantity選擇B,Unit Vec選擇Normal,Dot運算 3)Add取名保存變量,例如Br 4)菜單Draw構造要畫波形的線段、圓弧或圓 5)Results右鍵創建場圖,彈出的窗體Geometry選擇創建好的線段,物理量選擇創建好的Br,New Report創建波形圖。

4、查看剖分網格

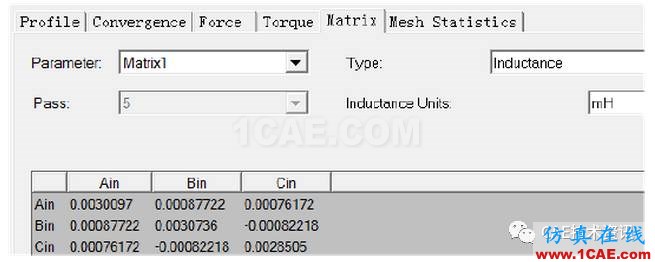

Ctrl+A選擇所求解的對象,鼠標右鍵點擊Field Overlays?Plot Mesh… 5、查看計算的轉矩、電感、磁鏈 鼠標右鍵點擊Analysis的Setup,在彈出的菜單選擇Solutions…,即可查看當前方案的計算結果。

切換電感為磁鏈,即可查看計算的磁鏈值。

Ansoft Maxwell可以進行參數化計算、優化、瞬態分析等等。

1、參數化計算

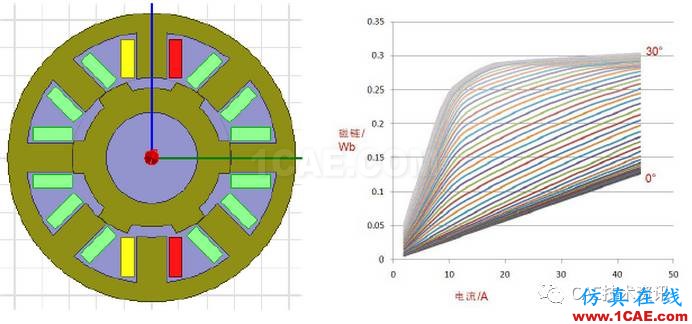

以開關磁阻電機磁化特性求解為例。為計算開關磁阻電機的性能,需要獲取該電機的磁鏈曲線族特性,即不同轉子位置和不同電流下的磁鏈曲線。為此需以轉子位置角度和勵磁安匝為變量進行參數化計算。

A、 建立勵磁安匝求解變量NI

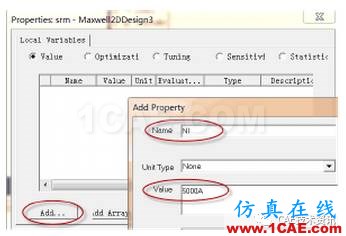

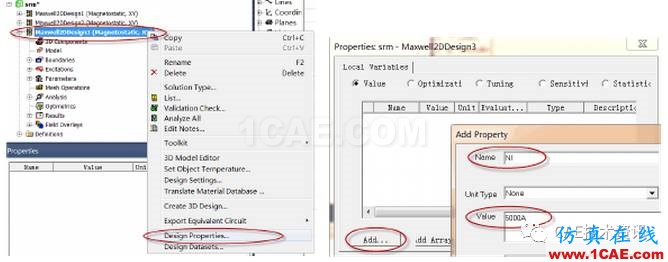

選中項目,鼠標右鍵彈出菜單,選擇Design Properties…,打開變量屬性窗體。在彈出的窗體點擊“Add”,彈出變量輸入窗,輸入變量,注意設置單位。確定。

B、 建立轉子位置角度求解變量angle

1)選中轉子

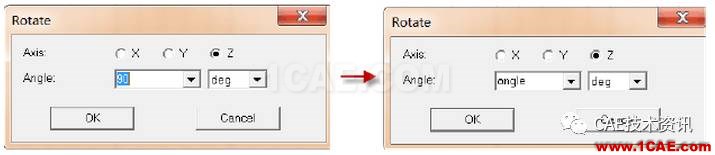

2)在上方工具欄點擊旋轉命令

3)在彈出的旋轉角度設置窗體,將角度數值修改為變量angle(變量名稱可按自己習慣取),確定,給角度變量初值,例如0,確定。

C、 建立參數化計算

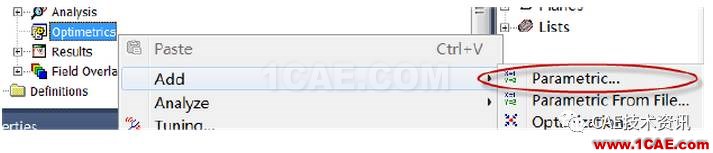

選中Optimetrics,鼠標右鍵添加Parametric…

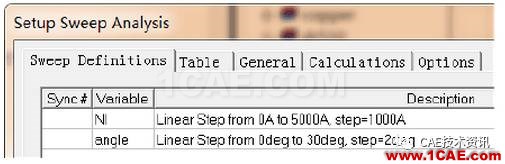

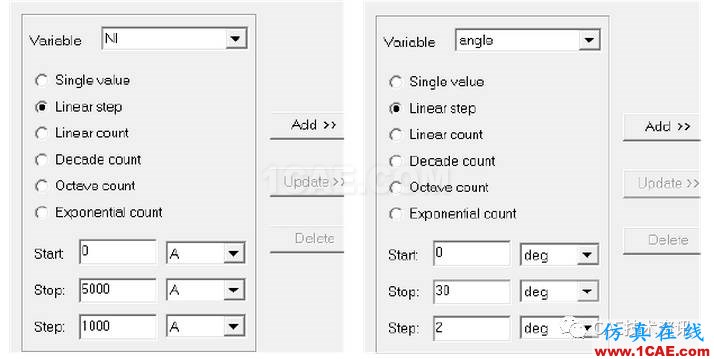

在彈出的窗體“Add”添加變量Sweep表格,確定。變量計算范圍根據需要設置。

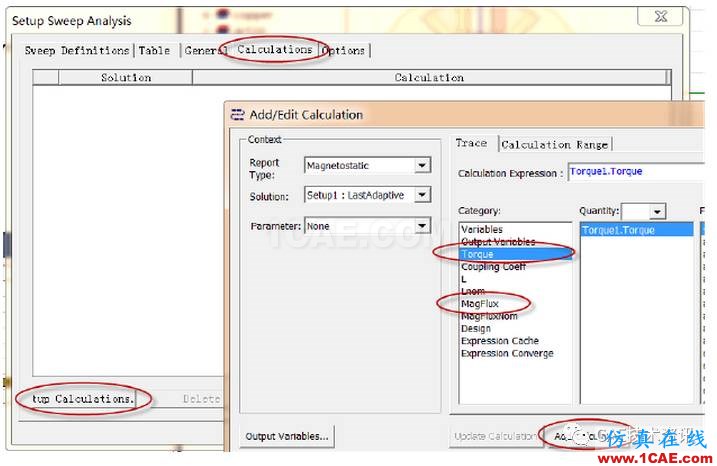

切換到Calculations欄目,如圖添加要計算的參數:轉矩和磁鏈,Done確定。

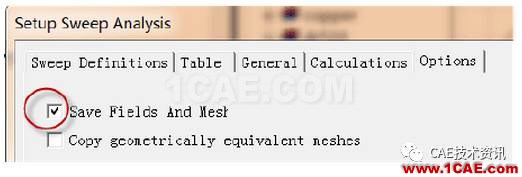

切換到Options欄目,勾選Save Fields And Meshs,為以后查看求解的磁場分布和剖分網格做數據準備,這會占用一定的磁盤空間。確定,完成參數化計算設置。

D、 求解所建立的參數化方案

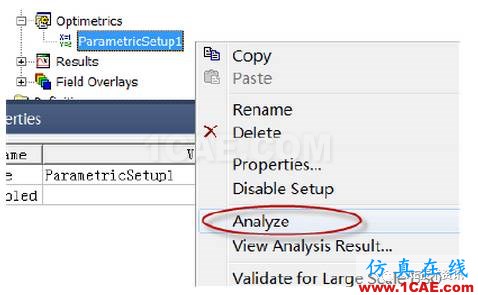

選中之前建立的參數化計算,鼠標右鍵,點擊Analyze開始計算。

E、 輸出參數化計算結果

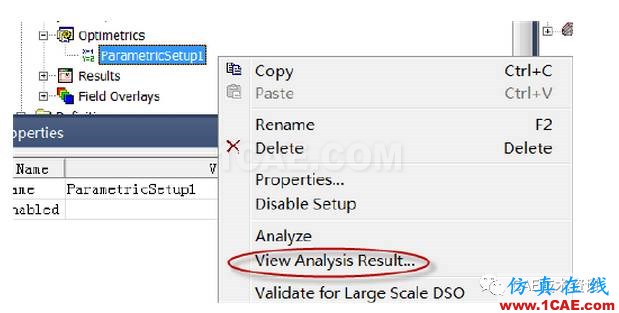

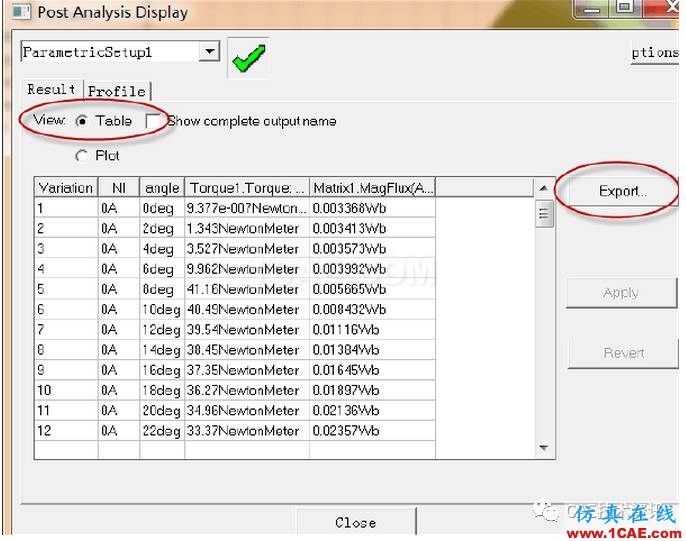

選中之前建立的參數化計算,鼠標右鍵,點擊View Analysis Result…。

在打開的窗體切換到Table格式,Export計算結果,保存為.csv格式。用Execl打開鎖保存的.csv文件,即可以在Excel里整理、完成磁化曲線族和轉矩曲線族的作圖。

2、多線程計算

1)重新運行安裝包的Setup,Install Electromagnetics RSM(不同版本名稱或有差異,重要是RSM)。

2)安裝結束后,計算機開始菜單?…,在ANSYS、Maxwell文件夾找到Register with RSM,點擊自動注冊RSM。

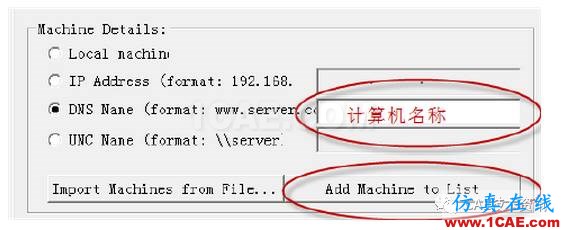

3)以計算機名稱,根據計算機線程數,添加計算線程。

4)選擇剛才建立分布式計算(假設名稱為DMA),即可以開始多線程的分布式計算。
