電機后端軸承保持架、滾珠以及外滾道故障案例

2017-07-03  by:CAE仿真在線  來源:互聯網


1設備運行狀況

電機測點分布圖如下:

電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell分析案例圖片1


電機運行過程中,其尾部有異常噪音。


2頻譜分析

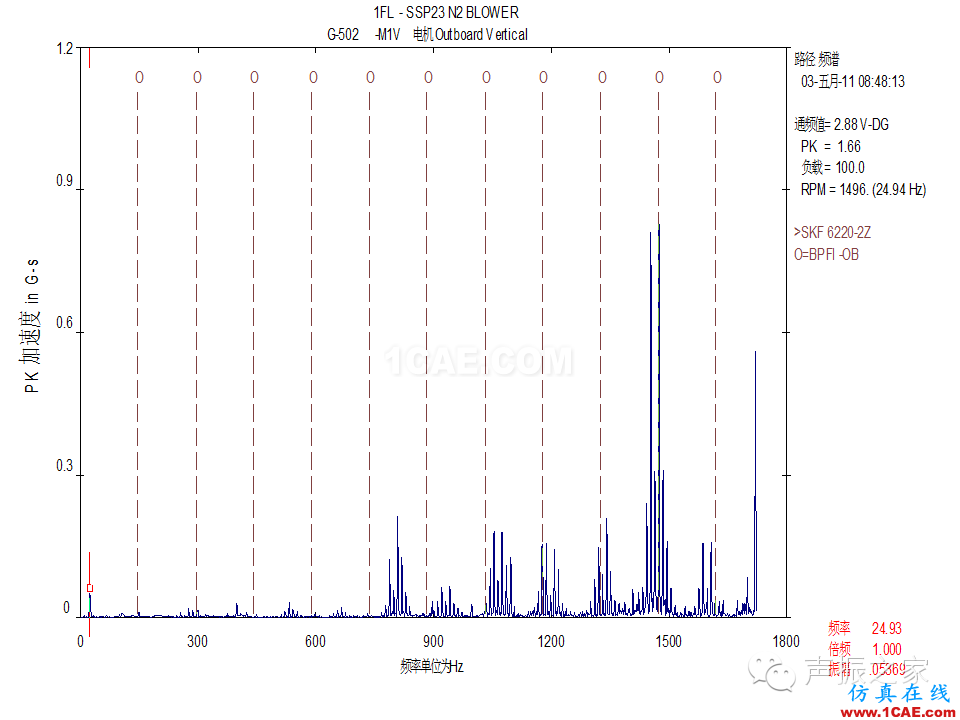

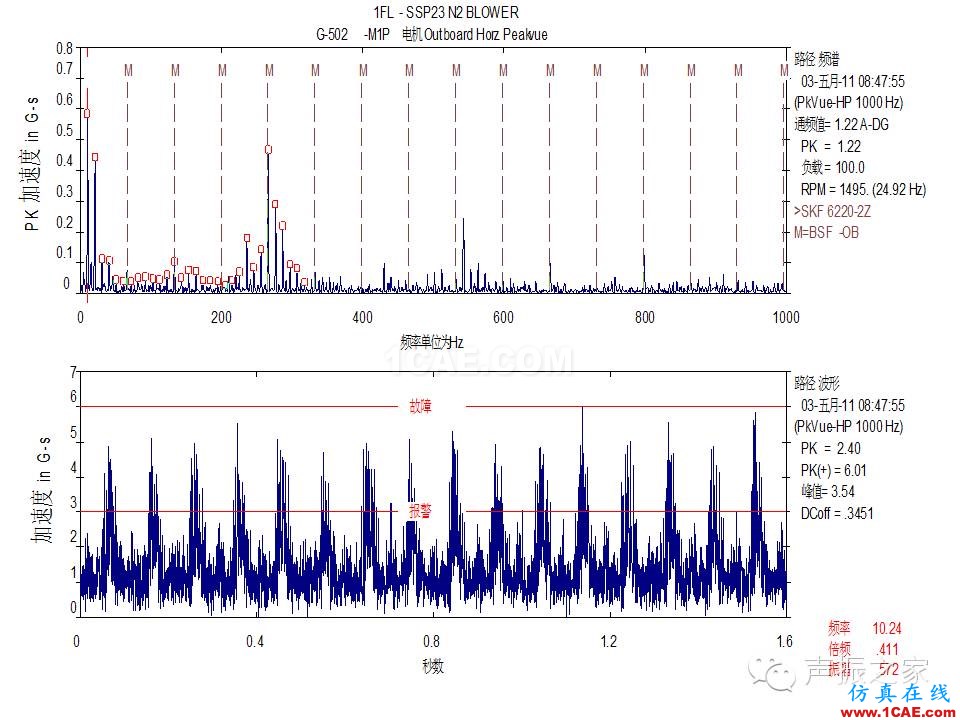

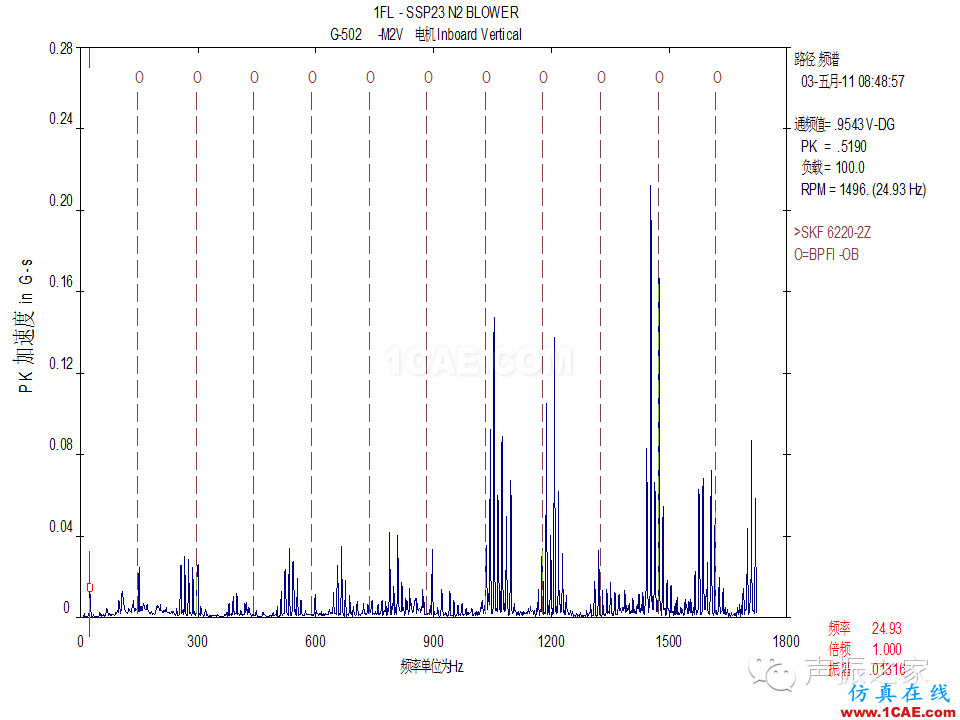

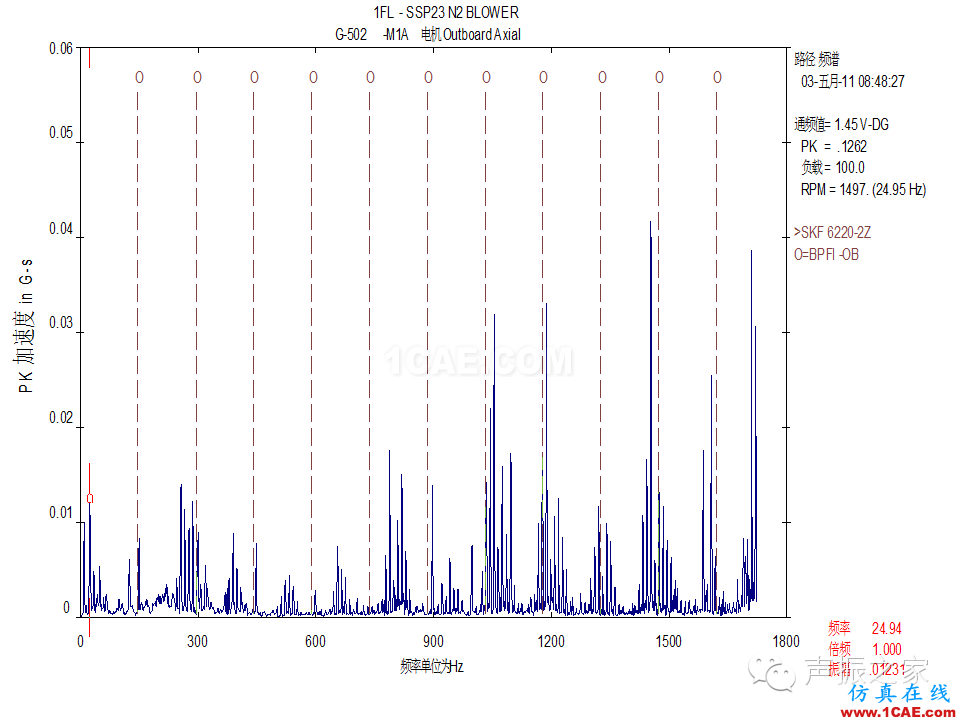

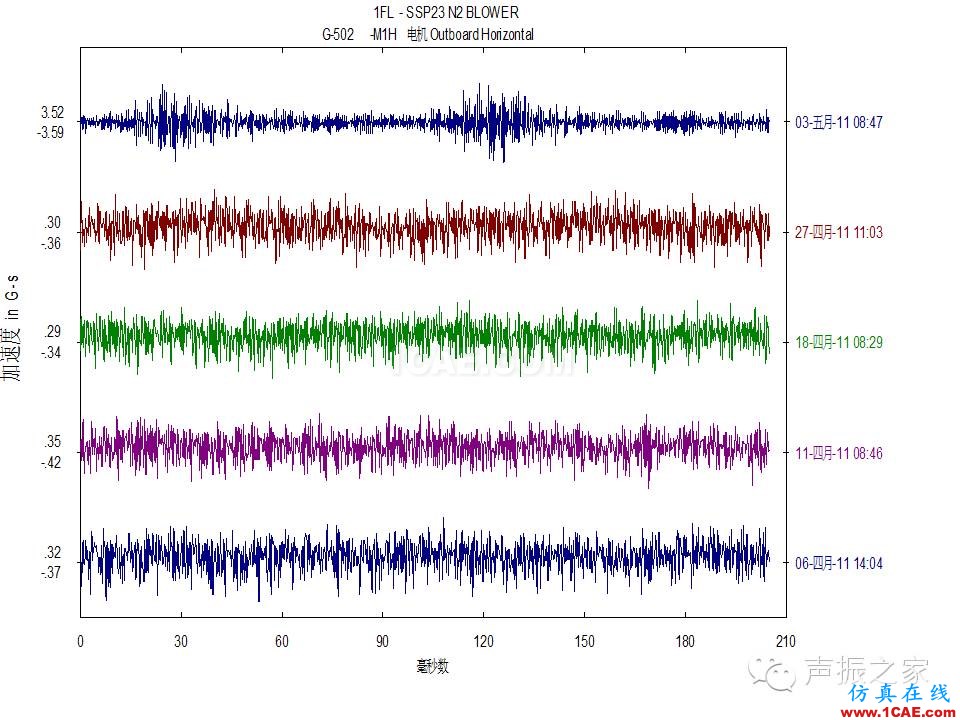

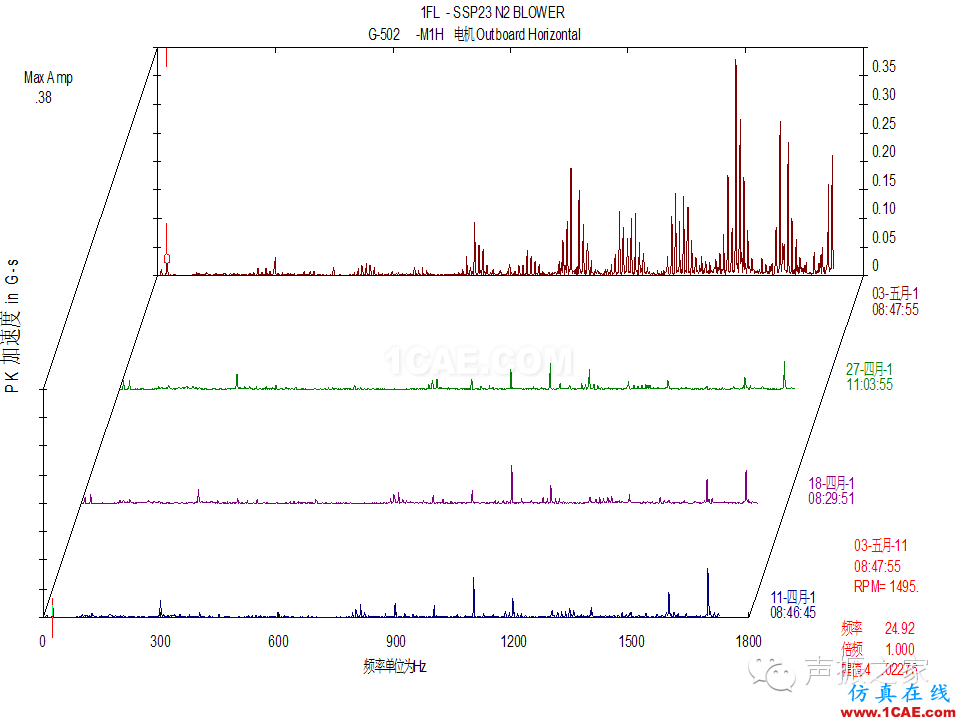

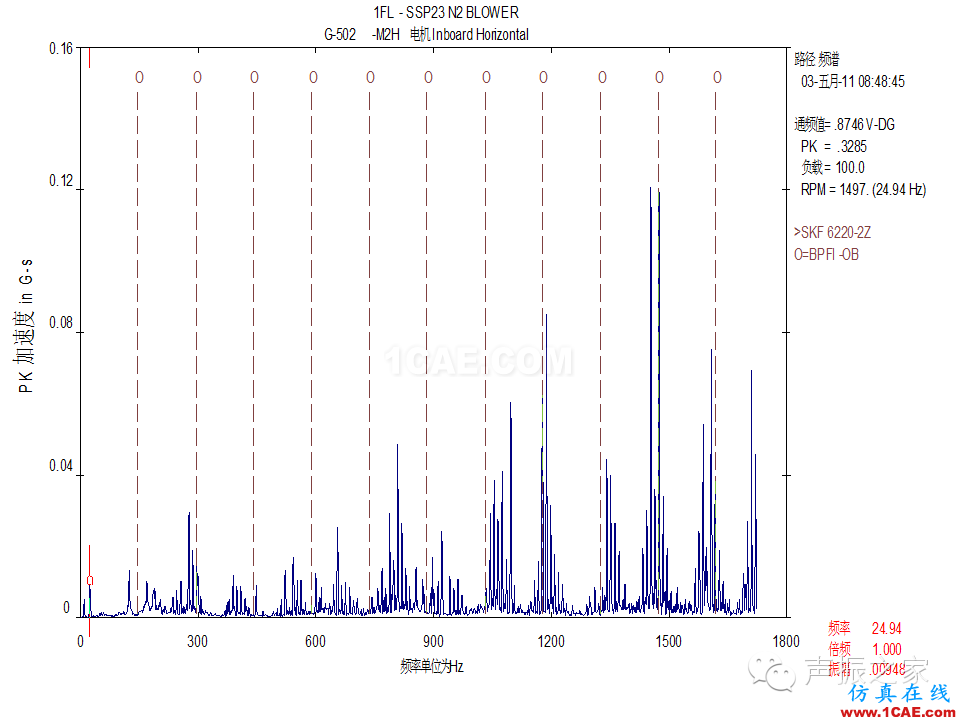

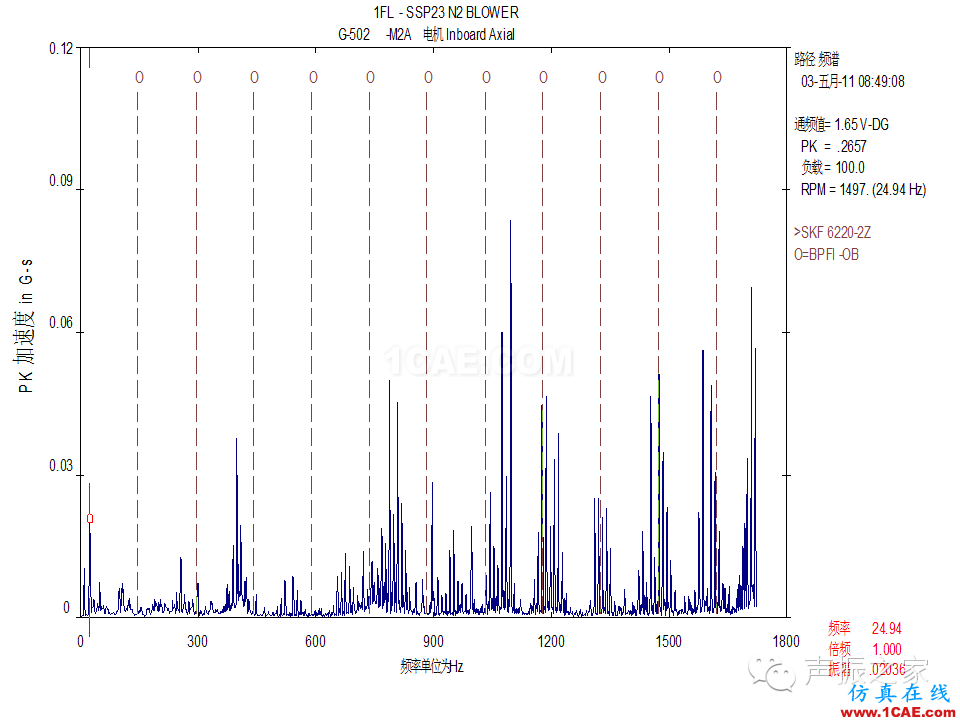

a. 頻譜顯示軸承6220存在保持架、滾珠以及外滾道出現故障頻率的波峰并伴有旁波。

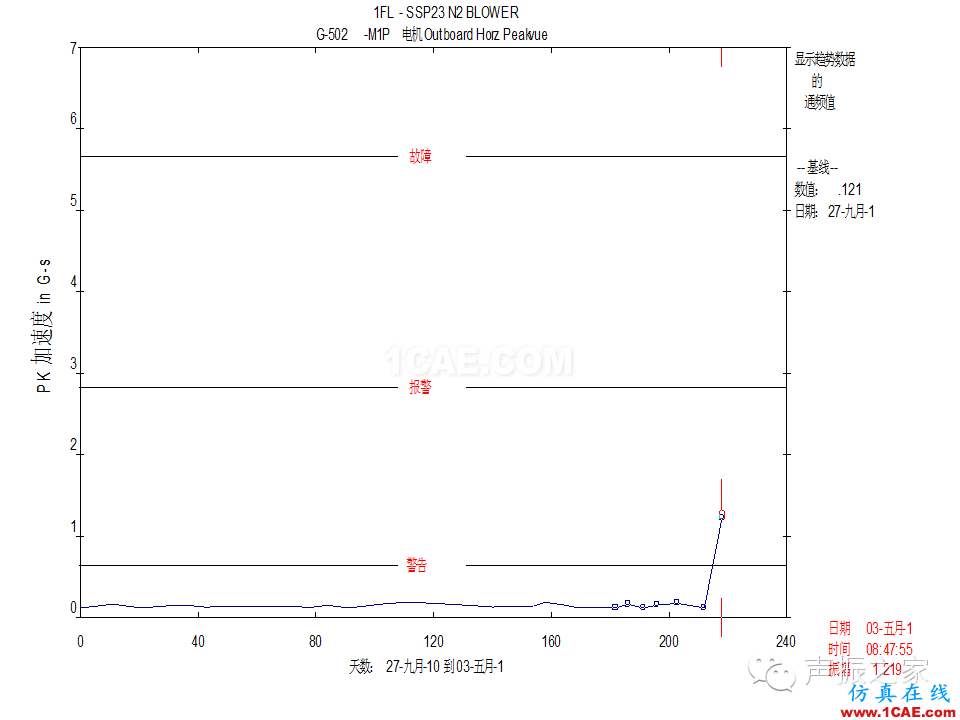

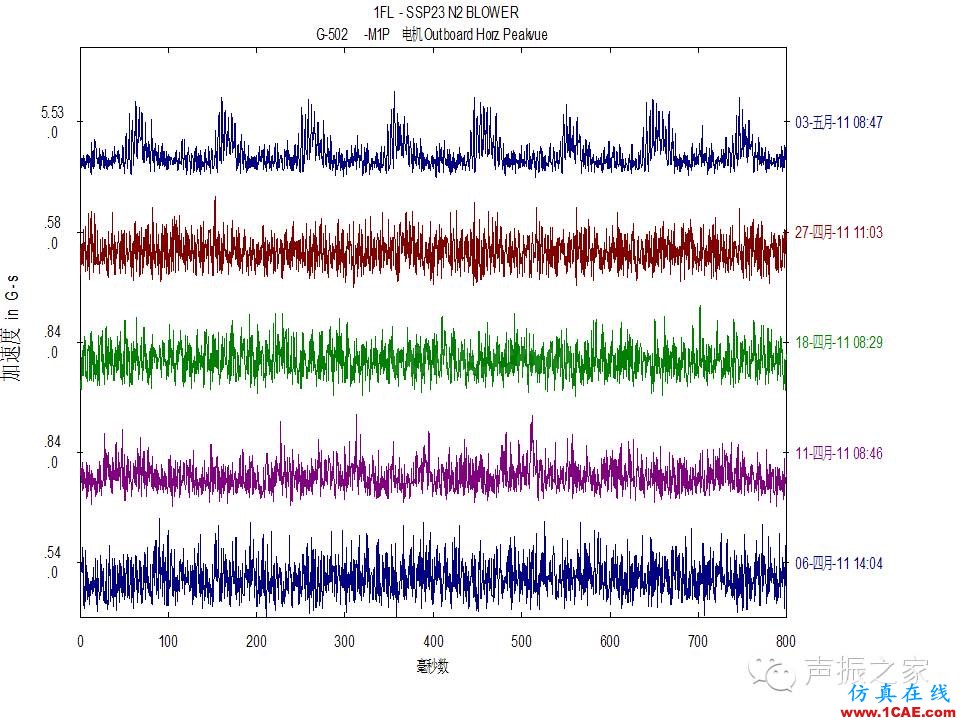

b. 從振動分析的歷史數據來看,故障頻率出現較突然。

詳細的相關圖譜如下:

電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell分析案例圖片2

電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell分析案例圖片3

電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell分析圖片4

電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell分析圖片5

電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell分析圖片6

電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell分析圖片7
電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell分析圖片8
電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell分析圖片9

電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell分析圖片10
電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell仿真分析圖片11

3故障分析結果

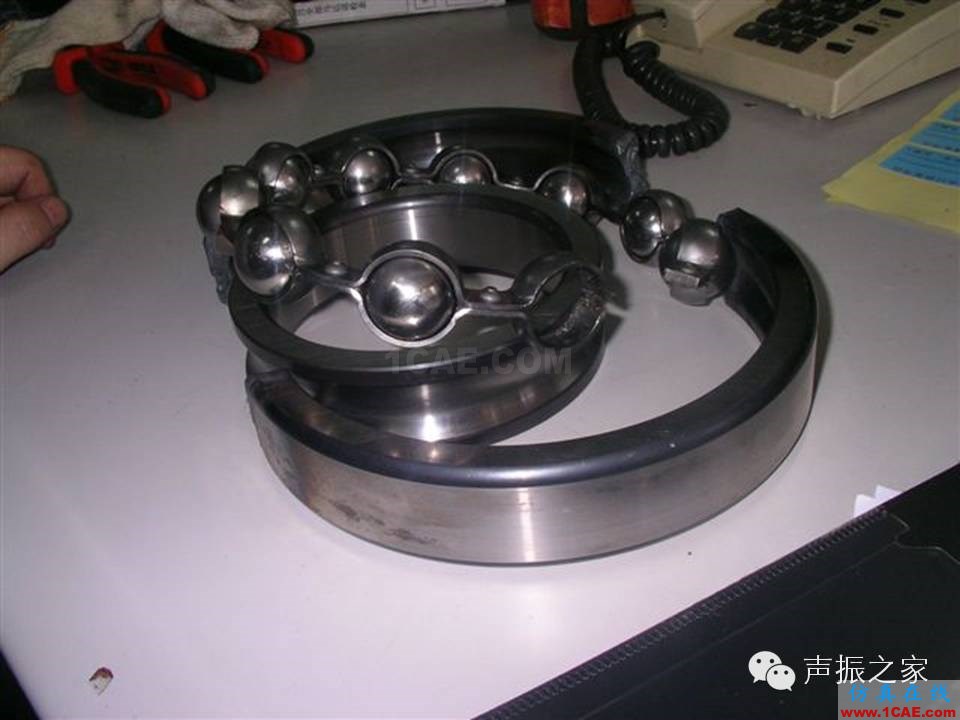

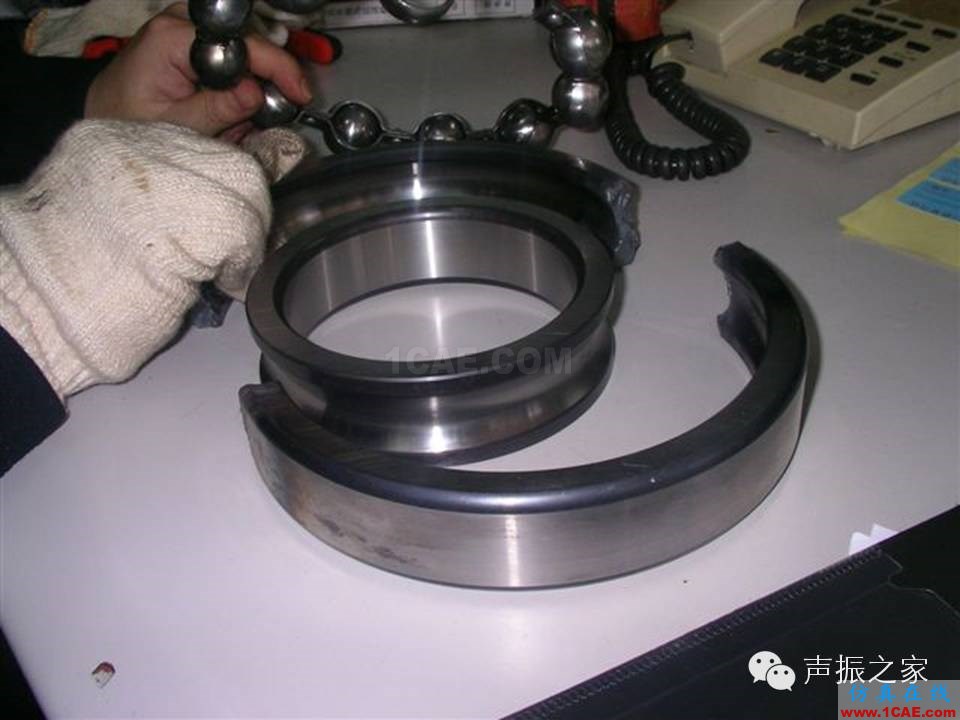

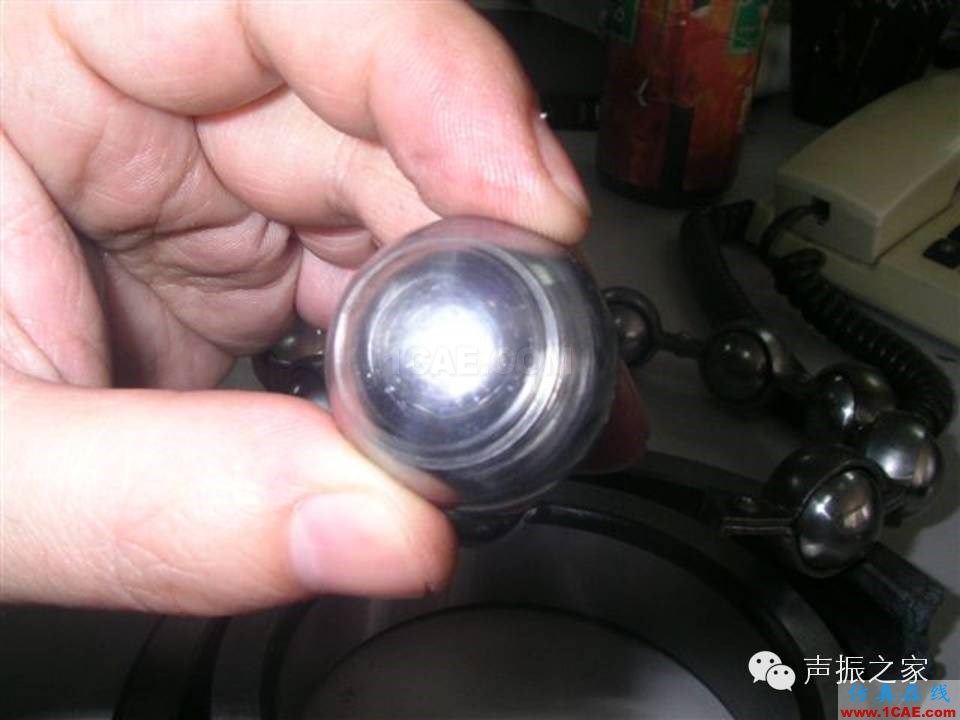

電機后軸承6220-2Z的保持架、滾珠以及外滾道發生故障。拆機后軸承的實際狀況見下面的圖片:

電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell仿真分析圖片12

電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell仿真分析圖片13

電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell仿真分析圖片14

4維護建議

因軸承保持架故障所導致的危險性較高,故請及時安排維修計劃。


5故障原因

聲振論壇網友給出了兩種可能原因,但作者都認為可能性不大:


a. 電機缺油

lian980888:應該不會是缺油造成,因為從軸承的解體照片來看,沒有缺油造成的痕跡。電機維護部門是按電機銘牌要求計劃潤滑保養的。


b. 設備頻繁變速變載和啟動會造成滾動軸承的保持架損壞

lian980888:該設備是24小時不間斷運轉,除非有故障出現一般不停,不過廠歲修時會停,一年一次吧。進出口閥門也基本不動,負載變動頻繁應該談不上。


因此該故障的根本原因目前暫時還沒有定論,如果您對此感興趣,可以點擊本文左下角“閱讀原文”發表您的意見。


電機后端軸承保持架、滾珠以及外滾道故障案例Maxwell技術圖片15


聲明:本案例原文由聲振論壇會員lian980888提供,權歸原作者所有,轉載必須注明出處(聲振論壇:vibunion.com或者聲振之家公眾號:vibunion)。
