在使用Gambit畫網格的時候,經常會碰到這種情況:針對某一個固定的流場結構,需要單獨更改某一個局部細節的尺寸來畫多個不同的網格文件,在畫網格的具體過程中,也許只是更改了幾個點的坐標,其他的操作流程完全一樣。如果對于每一個網格文件都要我們重復一遍點-線-面-節點-網格-邊界條件-輸出網格的過程,費事費力不說,心理上也會感覺花了大量的時間在做無用功。其實,Gambit本身提供了類似word中宏文件的功能,來讓Gambit自動完成上述機械重復式的操作過程,提高工作效率。

有關噴射器的網格繪制過程為例,具體說明:

GAMBIT軟件批處理腳本

如圖所示的噴射器二維模型圖,要獲得紅圈所示的管道長度分別為50mm,100mm,150mm,200mm,250mm時噴射器的網格文件。

在利用gambit的類似“宏”功能之前,需要做兩步準備工作:

1.已經完成了一個結構尺寸的網格的繪制過程,比如我已經完成了100mm長度時噴射器網格的繪制和輸出。

2.保存目前為止的文件,比如我這里將文件命名為“1”。

來到文件保存的文件夾,會看到三個文件:1.dbs,1.jou,1.trn。dbs文件,就是Gambit默認儲存幾何體和網格數據的文件;jou則是記錄gambit每一步操作對應的運行命令的文件;trn則記錄了gambit界面最下面命令顯示窗(transcript)的顯示歷史。我們要用到的就是jou文件。

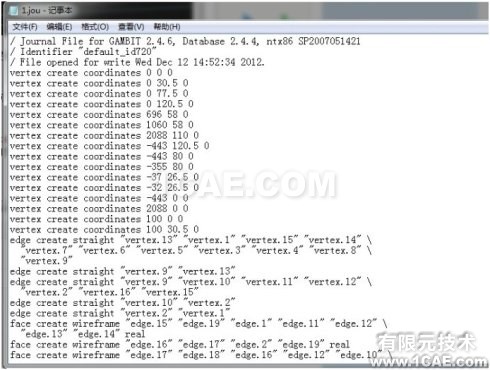

用記事本打開1.jou文件,得到如下的類似界面:

GAMBIT軟件批處理腳本

文件中,“/”開頭的為注釋文件,如果覺得影響瀏覽可以刪掉。其他一行行的就是自己在畫網格的過程中每一步操作對應的命令行。比如“vertex create coordinates 0 0 0”就是在(0,0,0)坐標處畫一個點;“edge create straight "vertex.xx"... ”是把多個點連線;“face mesh "face.1" map size 1”就是在面1上用節點間距為1畫面網格;“physics create "axis" btype "AXIS" edge "edge.3" "edge.2" "edge.1"”就是將邊1,2,3的邊界條件定為“AXIS”,名字為“axis”;等等。針對每個人不同畫網格的方法和習慣,命令會有所不同,不過都很簡單,一看就明白。

對于我本身而言,我需要變動的是(100,0,0)和(100,30.5,0)兩個點的坐標,于是我把他們改成(150,0,0)和(150,30.5,0)。如果需要gambit自動輸出網格,就把最后一行的網格輸出命令中網格文件的名字也改掉。比如我100mm時網格文件命名為“100.msh”,那么150mm時網格文件命名為“150.msh”。對應的網格輸出命令行如下:

100:export fluent5 "100.msh" nozval

150:export fluent5 "150.msh" nozval

FLUENT,對應gambit界面solver選項下的選擇,比如你要把網格文件用在ANSYS下,就改成ANSYS。后面的nozval則是網格維度。這些東西不清楚也無所謂,只要你在畫網格的時候操作完了后保存dbs,那么對應的jou里都會有,一看就懂了。將更改完畢的jou文件保存,比如這里我命名為2.jou。然后打開gambit,選擇File-Run Journal ...,在彈出的菜單里像平常讀取dbs一樣選擇剛才改好的2.jou,然后apply。

GAMBIT軟件批處理腳本

備注:

1.上述jou只能一次輸出一個網格文件,如果希望一次輸出多個網格文件的話,可以在輸出網格命令

export fluent5 "150.msh" nozval

后插入命令

identifier name "2" new saveprevious

這個命令的作用等同于在Gambit下點擊File-new-輸入ID和Tile后Accept,就是新建一個新工程。這個“2”是新建工程的名字,可以隨便輸,只要保證不和之前的名字重復就行。之后將之前的所有命令復制一遍,該改的改好,比如點的坐標和網格文件的名字等。可以一直這么下去直到你累了為止。

2.對于某些情況,并不需要通過jou文件來做全部的工作,比如只需要用jou文件自動生成點和連線,而后續的畫網格和定邊界條件工作人工來做,也是同樣的道理,只需要在對應的jou文件內把連線之后的命令全部刪掉即可。

3.如果想要使用第2條里的部分功能,那么建議把人工操作的過程放在jou文件自動操作流程之后。比如你可以用jou自動生成點和連線,然后人工畫網格定邊界條件;而不建議人工生成點和連線,用jou畫網格和定邊界條件。原因很簡單,Gambit的命令行不夠智能。它后續的每一個命令里,指定操作對象的方法是指定點,線,面的名稱。如果人工畫點的時候,與生成jou文件時畫點的順序不一樣,會導致一些錯誤。比如在jou里,(0,0,0)和(1,1,0)分別是vertex.1和vertex.2,那么連接這兩個點的命令是create straight "vertex.1" "vertex.2"。如果你把jou畫線放在人工定點之后,他同樣執行的還是連接vertex.1和vertex.2,可是由于之前人工畫點的順序改變,此時(0,0,0)和(1,1,0)變成了vertex.3和vertex.4,就會出現問題。

由于在這個例子里,變動的內容非常簡單,所以這個問題并不突出。如果是一個復雜結構的幾何體網格,即使把jou放在之前也會有類似的問題,所以在用jou的時候,一定要記得把所有更改對應的東西全部改過來,比如面,線,點的順序等等。

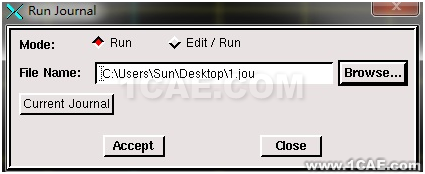

4.在本文的例子中,是提前改好了jou文件之后直接用Gambit加載,其實在Run Journal那步中,同樣可以先更改jou再加載。只需要在讀取jou的時候,選擇下圖中的Edit/Run即可實現。

5. 最后需要注意的一點,對于剛剛接觸Gambit的朋友們來說,建議在定邊的節點時用定間距,而不是定節點數目。以本文為例,當紅圈所示管道長度從100變到300時,如果在獲取jou那一步時是定節點數目,那么就需要在后續的jou中手動更改這一步的節點數。如果定的是間距,則不會有這個問題。幾何結構越是復雜的模型,就越會發現定節點間距的優越性。而市面上基本所有的Fluent教程書籍里的初級例子依然都是用的定節點數目,這一點需要引起足夠的重視。
