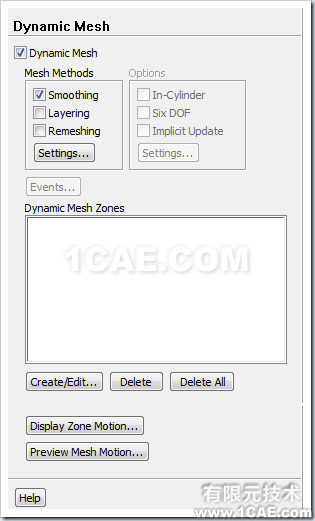

Fluent的動網格設置,主要是通過dynamic mesh面板進行設置。動網格面板如下圖所示。
主要包括兩部分內容:(1)Mesh Methods (2) Dynamic Mesh Zones。另外還包括網格域運動預覽及網格運動預覽。整個動網格面板通過勾選Dynamic Mesh選項而激活。
1、Mesh Methods(網格更新方法)
該部分主要用于網格或網格域在運動過程中,設置計算域中網格節點位置更新方法。fluent中有三種主要網格更新方法:(1)網格光順方法(2)動態層方法(3)網格重構。對于3D模型,還包括in-cylinder、six-dof、Implicit Update三種選項。其中in-cyliner用于發動機氣缸模擬,six-dof主要用于流體作用于剛體,預測剛體運動。implicit update用于設定網格更新方式。默認采用顯式方式,勾選此選項可設定網格以隱式方式更新。

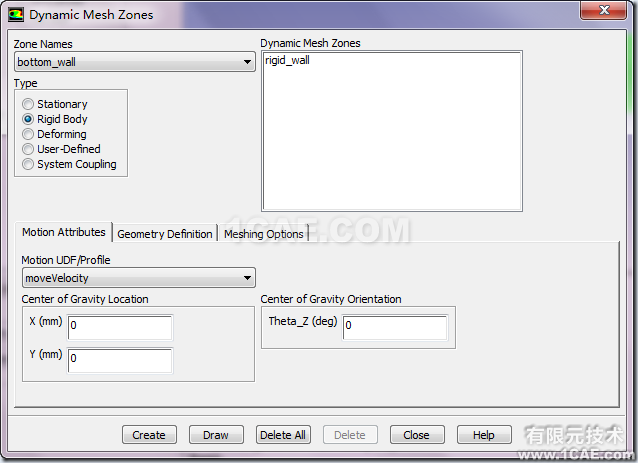

2、動態網格域
用于定義網格運動的區域及運動類型。FLUENT中網格運動類型主要有:靜止、剛體運動、變形區域、用戶自定義域、耦合域。
靜止域在網格運動過程中,區域內節點位置保持不變。雖然說默認情況下不設定區域運動,則該區域?yàn)殪o止,但是一些情況下還是需要顯式設定某些區域?yàn)殪o止域,尤其是在一些與剛體域相連的區域處理上。
剛體運動域:這是fluent動網格中最常見的運動類型。通過規定剛體的速度或位移來控制運動。
變形域:由于邊界運動導致節點變形。變形域通常與剛體域是相連的。
自定義域:用戶可以使用UDF定義自己需要的域
耦合域:節點位移由耦合求解器計算,在流固耦合計算中,耦合面上通常設定為耦合域類型。
