定義
明渠流是一種具有自由表面,直接依靠重力作用而產生的流動(又稱無壓流)。
特點
-
具有自由液面,重力對流動起主導作用;
-
底坡的變化對斷面的流速、水深有直接影響;
-
水深在流程中會發生變化,不可能產生非恒定的均勻流。
分類
-
自然:河流,河口,海洋
-
人工:用于灌溉溝渠

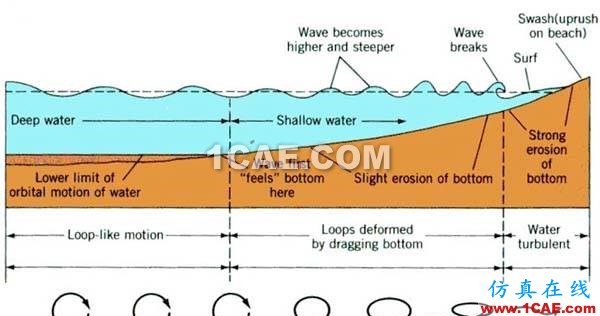

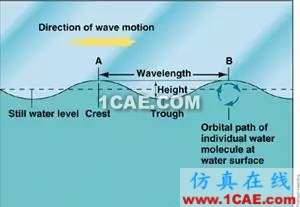

波浪類型
-

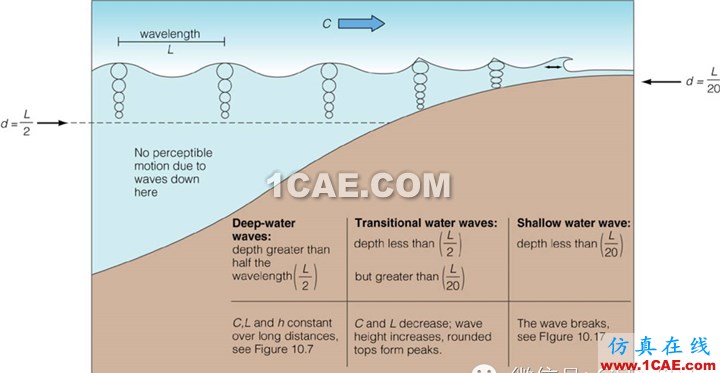

深水波:深水波是指水深大于半個波長處的波浪。其水面附近的水質點運動比較顯著,水質點運動近似為一圓形,而波動隨深度的增加而逐漸微弱甚至靜止。其傳播速度只取決于波長,而與水的深度無關。
-
淺水波:淺水波是指水深h相對波長λ很小時(一般取h<1/20λ)的波動,又稱長波。傳播速度與波長無關,僅決定于水深。
幾種波浪模型
-
一階Airy線性波
-
高階Stokes非線性波
-

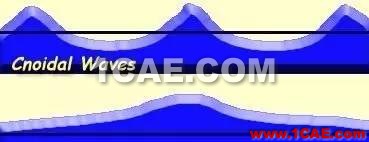

非線性橢圓余弦波/孤立波
FLUENT明渠流模型
波浪模型引入

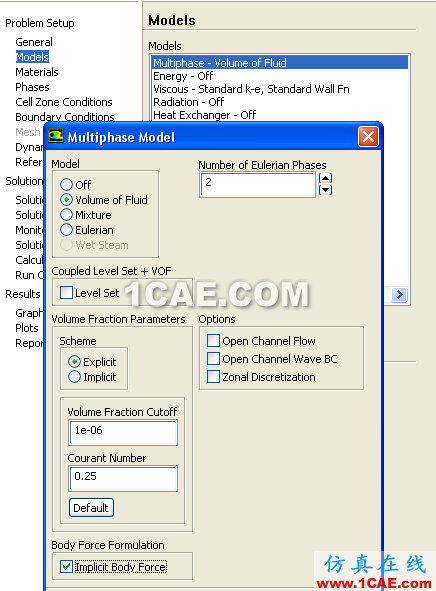

Fluent中波浪模型,通過在VOF模型中激活
波浪模型包括:
-
一階Airy波
-
高階Stokes波
-
高階橢圓余弦波/孤立波
-
波浪譜(不規則波)
-
Pierson-Moskowitz譜
-
Jonswap譜
-
TMA譜

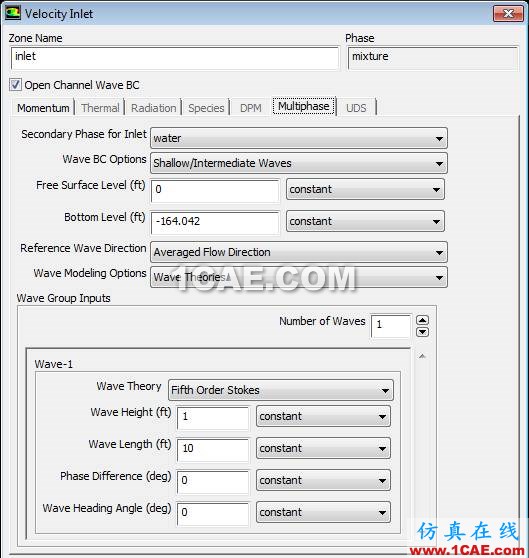

通過入口速度邊界條件面板可選擇不同的波浪模型。

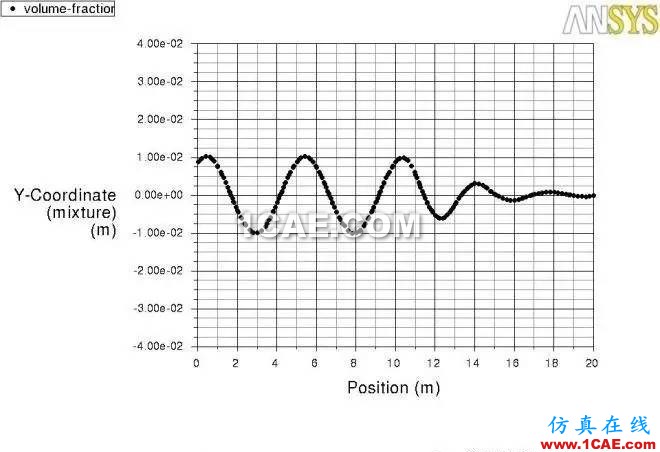

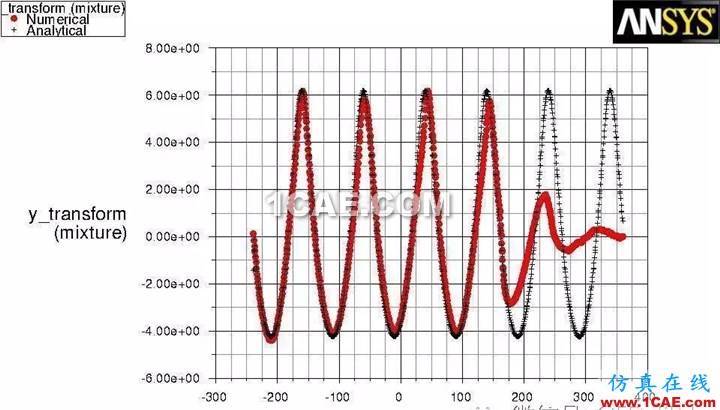

數值消波
波浪模型最常見的問題之一是對下游邊界的數值模擬。通過設置
Numerical beach(數值海灘)通過在動量方程中增加阻尼項,可以有效降低從壓力出口邊界產生的數值反射。

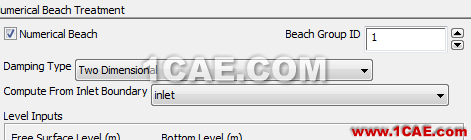

在Cell Zone Conditions面板中可激活Numerical beach模型。
應用實例
-

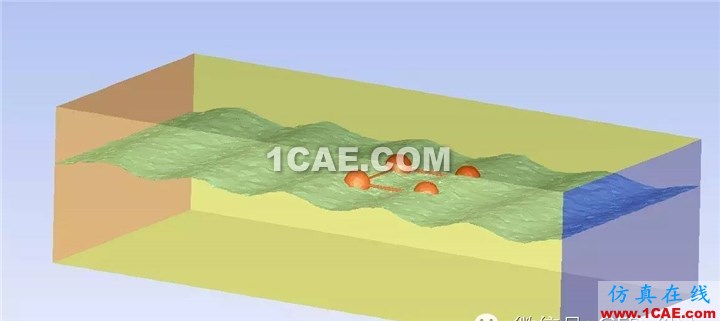

海上浮體運動
-

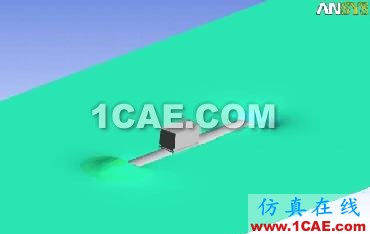

潛艇波浪沖擊
-

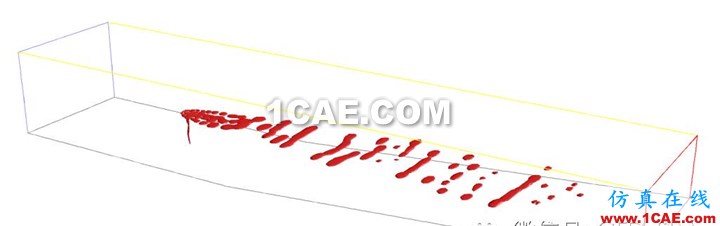

溢油擴散分析
-

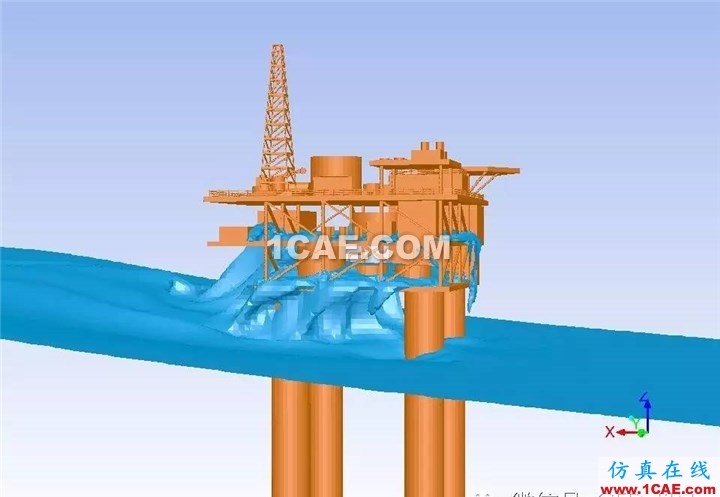

鉆井平臺波浪載荷分析
