搜索fluent6.3如何設置監測點/觀測點/觀察面
2016-09-04 by:CAE仿真在線 來源:互聯網
點上方藍字“模擬在線”查看更多“牛B”資訊!
在FLUENT里,我們往往想對某一個面或是點進行觀察,來獲得其隨時間或是距離變化的情況。下面是步驟:

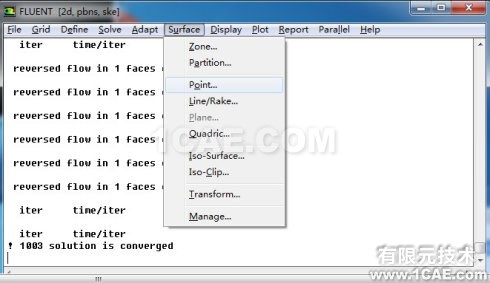

1,在fluent菜單surface里面定義你所要的點或者面;surface--point--打開網格圖,用鼠標右鍵選取

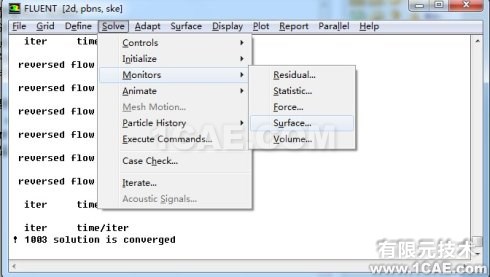

2,在solve/monitor/里面選擇第一步定義的點或者面,并在橫軸選擇為時間t或者iterations,縱軸選擇為你關心點或者面的參數(如壓力、溫度、速度或者湍流強度等)。
3,選擇Plot + write。
4,計算結束之后,得到的結果文件就是你要得參數的歷史數據。該數據可以很便捷的導入任何數據處理軟件中進行分析,如TECPLOT,MATLAB,Origin and so on.

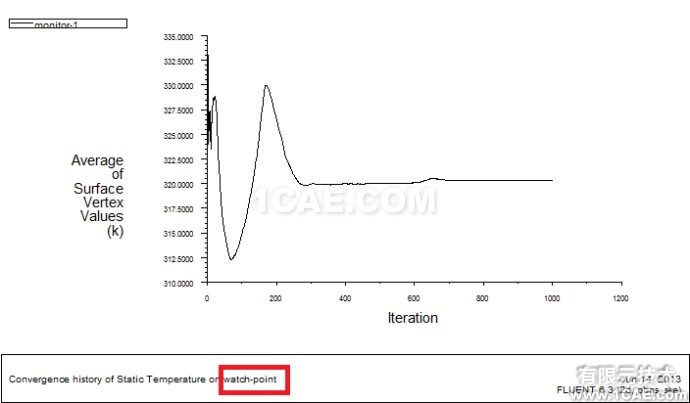

借助北京理工大學韓占忠編寫的《FLUENT 流體工程仿真實例與應用》2004 版冷熱水混合器進行說明,本例中,練習題,在出口邊界上設置觀察點,監測出口監測點隨迭代次數的溫度變化。
設置監測點。
要觀測的點設置完成后,設置監視器,選中surface。

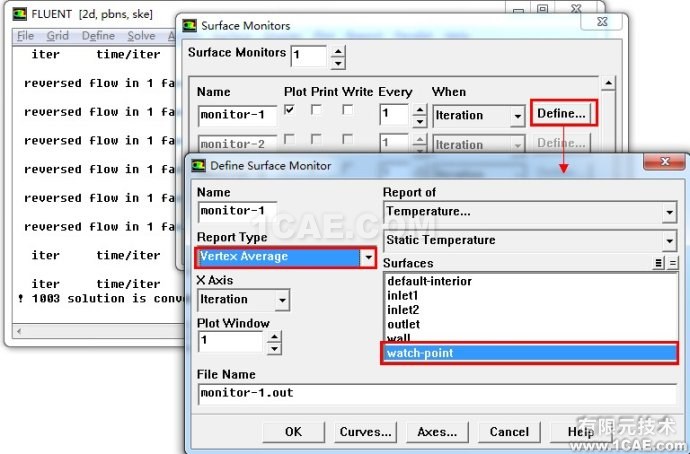

在define中定義 點和面類型以及要觀測的參數。
