搜索FLUENT多相流問題后處理中如何顯示其中一相的分布
2016-10-06 by:CAE仿真在線 來源:互聯網

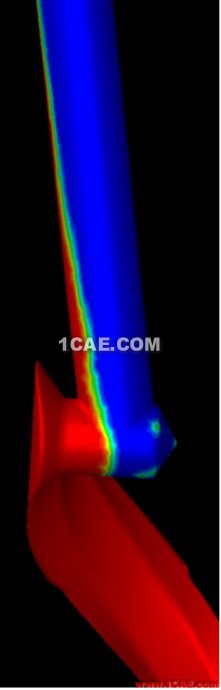

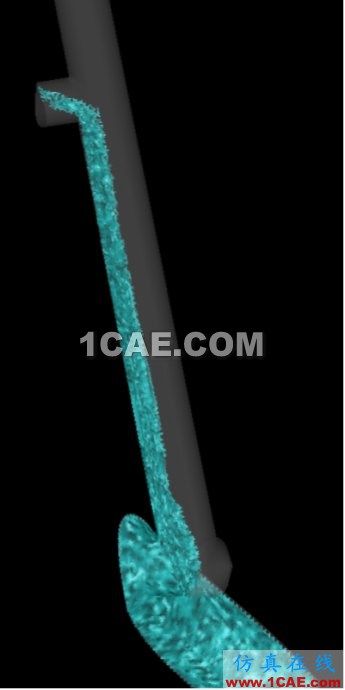

多相流問題后處理中很容易顯示相界面在某些面上的形態,如圖1所示。其實利用ISO-Clip功能還可以顯示某一相在整個流域中的分布情況,如圖2、圖3。
圖1 圖2
圖3
具體操作方法如下:
一. 用ISO-Clip功能將需要顯示的相所處的網格標記出來

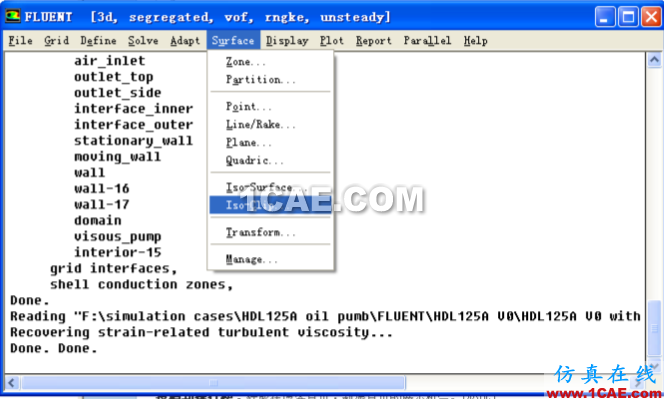

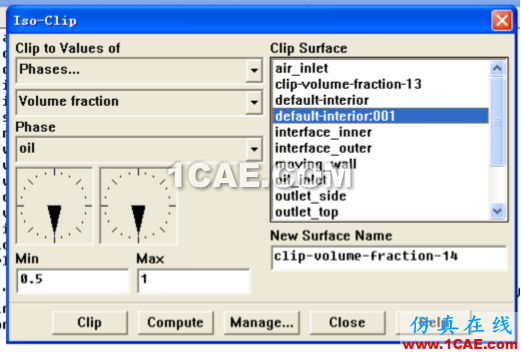

1.沿菜單欄Surface-->ISO-Clip(圖4)打開ISO-Clip窗口(圖5)
圖4
圖5
2. Clip to Value of一欄在下拉菜單中選擇Phase。
3. Phase一欄中選擇想要顯示的那一相。(這里我選的是oil)
4. 設置相體積分數Valume Fraction的范圍。(我習慣將相體積分數大于等于0.5的區域都顯示出來)。
5. Clip Surface一欄中選擇需要顯示的區域。一般FLUENT默認將包含整個流域內的網格的surface稱為default-interior. 當然,如果分析域中包含多個區域(如有些Multi-Rotating Frame問題中包含旋轉流域和靜止流域),Clip Surface一欄中可以看到1個以上的default-interior. 確保你選擇的是你想顯示的區域。
6. New Surface Name一欄中給本次操作即將產生的新surface起了一個默認的名字clip-volume-fraction-14. 當然,你可以將它改成任何你喜歡的名字。
7. 以上項目都設置完畢后,點擊左下方的Clip按鈕。
現在一個新的surface產生了,如果你沿菜單欄Display-->Grid打開Grid窗口,可以看到右邊的surface欄中有一個名為clip-volume0fraction-13的surface(圖6).(其實應該是clip-volume0fraction-14,只不過我在寫這邊博文之前就已經用相同的方法創建了一個clip-volume0fraction-13的surface。因為懶,制作博文要用的圖片時沒有將surface名字改為一致的,請讀者原諒。)
圖6
二. 顯示設定。為了更清楚地顯示oil相的分布,需要將流域的壁面設置為透明。另外根據我個人的喜好,我將oil相的顏色設置為水藍色。下面是具體操作步驟:

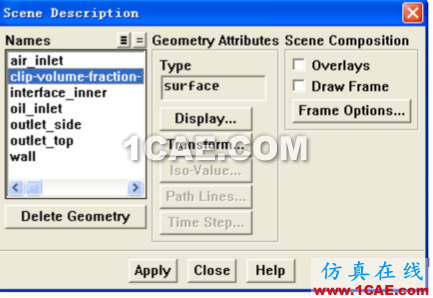

1.將壁面設置為透明:沿菜單欄Display-->Scene打開Scene Discription窗口(圖7)
圖7

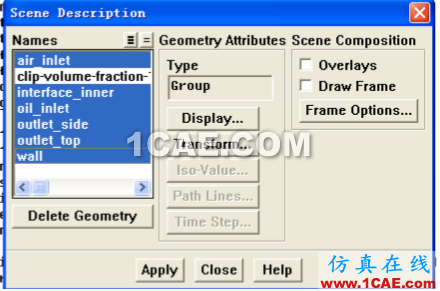

在Name一欄中將所有想要顯示的壁面選上,然后點擊Display,打開Display Properties窗口(圖8)。

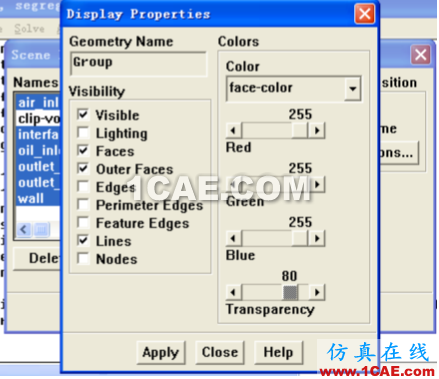

下面的Colors和Transparency值是我習慣的設置。這里的重點是透明度Transparency的設置,推薦設置在70以上。
圖8
2.將clip-volume0fraction-13設置為水藍色:Scene Discription窗口中在Names一欄中選擇clip-volume0fraction-13,然后點擊Display。在彈出的Display Properties窗口中,按圖10所示設置。
圖9
圖10

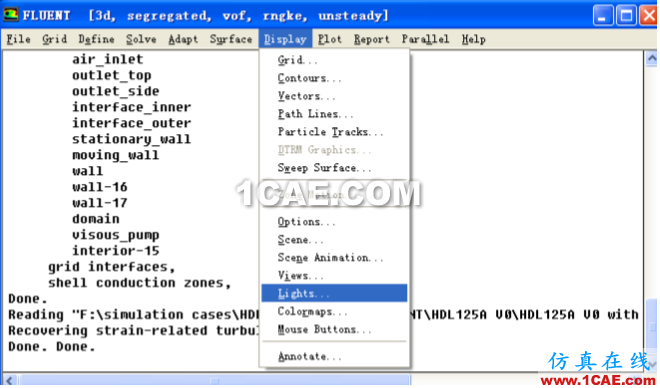

3. 為了使畫面看起來更漂亮,推薦加上Light效果:菜單欄Display-->Lights,打開Lights窗口(圖12)
圖11
圖12

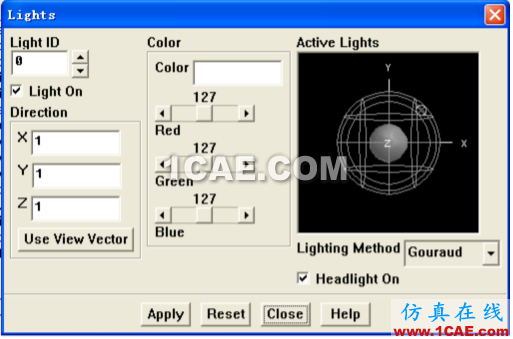

將右下角的Headligh On勾選上。然后Apply。

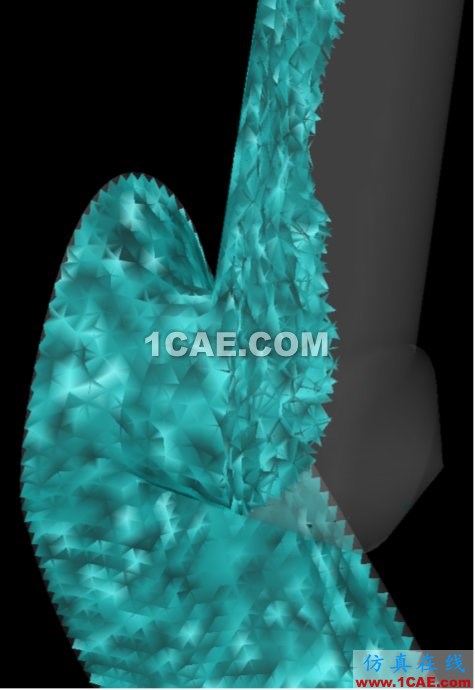

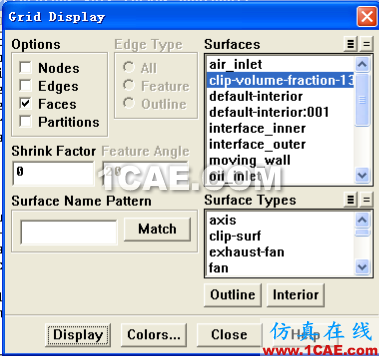

現在所有的設置都完成了,你只需沿菜單欄Display-->Grid,打開Grid Display窗口,在surface一欄將剛剛設置完的壁面和clip-volume0fraction-13選上,Option一欄中選擇Face,然后點擊Display,就會看到圖2、圖3所示的效果了。
