穿出成功——工程師利用ANSYS技術開發速比濤Fastskin比賽套裝

2016-11-01 by:CAE仿真在線來源:互聯網

在過去十年中,速比濤利用計算流體動力學(CFD)改進競賽泳裝的性能,公司的研發投入結出了豐碩的成果。

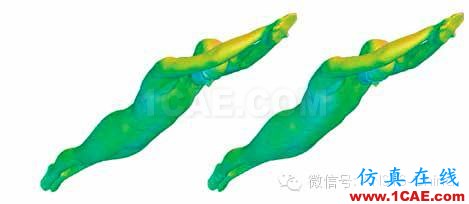

速比濤與ANSYS 的合作獲得了豐富的開發成果,其中就包括具有突破意義的Speedo LZR RACER® 套裝。在優化這款泳裝的過程中,速比濤使用ANSYS Fluent CFD 軟件預測伸展滑行姿態下游泳選手身體四周的流體流動,以確定哪些區域可能產生阻力影響。在2008 年北京夏季奧運會上,有47 塊游泳金牌以及89% 的游泳獎牌都是由身著速比濤LZR RACER 泳衣的運動員奪得的。

2008 年以來,速比濤的研發工作已經超越了泳衣的范疇。公司內部的全球研發機構Aqualab® 將ANSYS 仿真軟件的使用范圍進行了擴展,進一步利用該軟件對游泳選手的泳帽和泳鏡進行優化,從而開發出了一套完整產品,為公司贏得了更強的競爭優勢。這種結合多年研發成果的產品就是Fastskin3 比賽套裝。

世界性突破

2011 年底,速比濤最新的泳裝創新產品Fastskin3 首次亮相。這是一種集泳帽、泳鏡和泳衣于一體的革命性比賽套裝。根據研究,運動員穿戴這套產品時,全身的被動阻力最高可降低16.6%,氧氣經濟性提高11%,身體主動阻力可降低5.2%。

速比濤Aqualab 實驗室的負責人Tom Waller 博士表示:“工程仿真為這款世界領先產品的問世做出了重要貢獻。游泳運動員歷史上首次穿著符合流體動力學原理的全套泳裝,以最高的效率在泳池中劈波斬浪。”

在設計Fastskin3 比賽套裝的過程中,Aqualab 利用ANSYS 多物理場軟件以及90 多張人頭掃描圖像執行1200多次單獨的仿真以獲得實驗所需的數據。這些仿真揭示了良好的擬合對于優化流體動力學性能的重要意義。因此Aqualab 團隊在游泳套裝設計過程中采用了一種被稱為擬合點標簽的最新解剖學標記系統,用于識別泳帽、泳鏡和泳衣上的擬合點,從而使游泳套裝能夠理想地貼合在人體表面。這樣,不僅能最大限度提高舒適度,還能將阻力降到最低。

Waller 表示,ANSYS 的CFD 軟件在開發這三個組件的過程中起到了重要作用。“多年以來,ANSYS 一直是速比濤Aqualab 小組的重要技術合作伙伴和顧問。在開發Fastskin3 比賽套裝時,ANSYS 提供的軟件讓我們有理由相信我們的設計能夠在實際使用中發揮出預期的性能。同時幫助我們節省了大量的資源——而在過去我們不得不將這部分資源用來進行物理測試。”

穿出成功——工程師利用ANSYS技術開發速比濤Fastskin比賽套裝fluent仿真分析圖片1

穿出成功——工程師利用ANSYS技術開發速比濤Fastskin比賽套裝fluent培訓課程圖片2

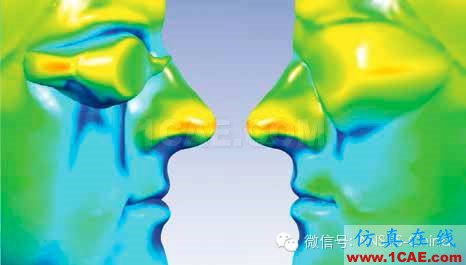

在分析現有泳鏡(左)和新一代設計(右)的近面流速場時,速比濤的工程人員能夠立即看到流體動力學性能方面的改善。

眺望未來

在目睹了流體動力學泳衣在2008 年幫助游泳選手取得輝煌成績后,Aqualab小組開始探索如何將相同的原理應用在泳鏡等其他技術裝備上。

第一步,Aqualab 小組成員對現有速比濤泳鏡的流體動力學性能進行研究。將現有泳鏡的CAD 裝配體導入ANSYS DesignModeler 進行清理,為表面網格剖分做好準備。然后采用Optimal Solutions 的Sculptor? 形變技術將泳鏡的表面網格覆蓋在運動員全3D 掃描面部輪廓上。隨后使用ANSYS Tgrid 為復雜的面部器官表面生成穩定可靠的棱柱層,并耦合到高效、高質量的六面體網格上。

在穩定滑動條件下進行的初步仿真表明:泳鏡上的局部力會形成嚴重的受力“尖峰”,從而影響下游流場的均勻性。現有泳鏡設計形成的紊流條件會給游泳選手的游行速度造成不利影響。

穿出成功——工程師利用ANSYS技術開發速比濤Fastskin比賽套裝fluent培訓課程圖片3

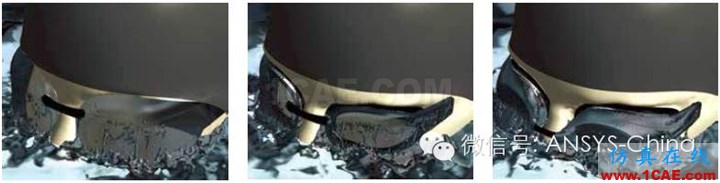

從模擬入水動作的自由表面仿真中,研究人員認識到現有的泳鏡設計會產生嚴重的氣泡,而且會造成紊流,給游泳選手的下游表現造成不利影響。

深入挖掘性能

在Aqualab 掌握了泳鏡設計的液力學影響后,該小組啟動了一個由仿真驅動的開發和優化流程。

該流程需要在游泳比賽的動態條件下測試新一代泳鏡設計,泳鏡需要承受來自各個方向的壓力,包括入水時產生的高沖擊力。為了更加全面地掌握新泳鏡的實際性能,開發小組使用ANSYS Fluent 仿真游泳選手的入水過程。

自由表面仿真體現了新泳鏡設計的兩大性能特點。首先與現有泳鏡相比,新泳鏡的沖擊力要小得多。其次,新泳鏡產生的氣泡數量要少得多,從而可以減輕紊流,減少對選手下游表現的不利影響。Aqualab 小組認為這種瞬態自由表面仿真對掌握新泳鏡設計的真正潛力具有重要意義。

在后續的參數仿真中,Aqualab小組成員對新一代泳鏡的整體設計進行了優化,以確保符合法規規定并實現最大流體動力學效率。該小組測試了泳鏡設計的結構響應,使用ANSYS DesignModeler 和ANSYS Mechanical對多種聚合物材料進行評估。研究人員還利用ANSYS Workbench 平臺確保設計的可靠性。

Waller 表示:“ANSYS 軟件的參數和多物理場分析功能有助于我們的團隊迅速找出問題答案,優化最新泳鏡設計的契合度,掌握每個單獨組件的影響。這是我們第一次將結構分析納入開發流程,并利用該功能發掘具有足夠強度的輕質材料,使泳鏡能夠承受入水和其他高強度沖擊的影響。”

Aqualab 工程仿真結束后,作用在新泳鏡上的沖擊力與速比濤傳統泳鏡設計相比降低了60% 以上。

穿出成功——工程師利用ANSYS技術開發速比濤Fastskin比賽套裝fluent培訓課程圖片4

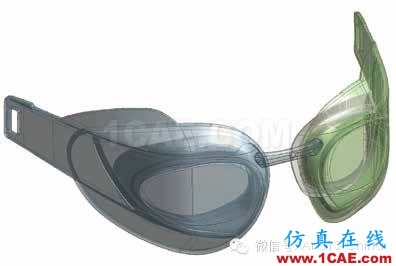

速比濤利用ANSYS DesignModeler優化新一代泳鏡的總體外形,包括透鏡與眼睛的相對位置、鼻梁架設計和契合度、側壁組成以及泳鏡密封性。上圖為泳鏡的CAD設計圖。

穿出成功——工程師利用ANSYS技術開發速比濤Fastskin比賽套裝fluent分析案例圖片5

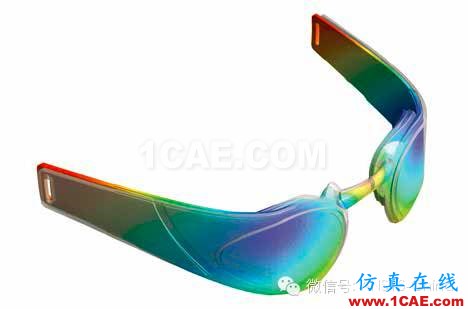

從左至右:速比濤Super Elite和Elite泳鏡的性能與現有的Aquasocket泳鏡相比得到了顯著提高。

為速度而努力

在優化泳鏡的同時, 速比濤Aqualab 設計人員還著重對游泳選手比賽中所戴的泳帽進行研究。

工程師首先對90 個頭部掃描圖像進行分析,用以研究泳帽在實際佩戴時的變化。研究小組利用收集到的數據確定不同泳帽形狀的特征——泳帽形狀主要由佩戴者包裹頭發的方式?jīng)Q定。然后通過修改參考模型來復制掃描研究中確定的典型泳帽形狀,用以評估頭型變化造成的阻力影響。

這些初步仿真工作說明:通過優化泳帽內頭發的位置,可以將總體阻力降低1.7%。這項研究使速比濤的設計人員開發出一種全新的發型管理系統。這種新產品與泳帽配套使用,能確保頭發處于理想的位置,從而最大程度降低阻力。

穿出成功——工程師利用ANSYS技術開發速比濤Fastskin比賽套裝fluent分析案例圖片6

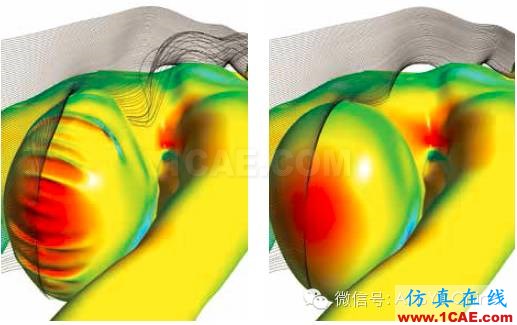

使用ANSYS Fluent進行的CFD仿真顯示出嚴重的流場擾動和流體阻力,這是由泳帽形狀缺陷所導致的。

系統研究法

新款泳帽和泳鏡的設計與新款泳衣的設計配套進行,而且泳衣設計符合國際泳聯(FINA)2010 年修訂版指南的要求。最新指南要求泳衣的身體覆蓋面積要小于上一代的全身式泳衣。

根據對男女游泳選手伸展滑行姿勢的掃描結果,開發人員得到了45 種泳衣、泳帽和泳鏡組合,其中包含現有的、替代的和經過優化的原型設計。

使用由腳本驅動的ANSYS Tgrid 封裝器和體積網格剖分技術可以迅速對高分辨率的掃描圖像進行預處理,然后分別送到ANSYS Fluent 和ANSYS CFDPost進行分析和后期處理。

仿真可以體現典型的真實游泳條件。Aqualab 的設計人員可以根據性能結果確定最佳的泳衣、泳帽和泳鏡組合,還能為每個組件建立獨立的性能指標。

開發人員根據全身仿真結果對泳鏡進行持續改進, 最終得到了Fastskin3Super Elite 和Elite 泳鏡設計。泳鏡局部作用力的顯著下降使得總體性能提升2%。另外它還能提高沖擊水面時的舒適度,使泳鏡在高速度、高強度比賽條件下佩戴起來更加牢固和安全。

最終的產品開發工作完成后,Aqualab 聘請專業游泳選手在泳池中對新泳衣、泳帽和泳鏡進行了一系列測試,包括美國的邁克爾? 菲爾普斯、英國的Rebecca Adlington 和美國的Ryan Lochte。

在測試過程中,菲爾普斯表示:“速比濤Fastskin3 讓我感到完全和水融為一體。我感到信心十足,非常舒適,這是速度最快的泳裝。”

穿出成功——工程師利用ANSYS技術開發速比濤Fastskin比賽套裝fluent分析案例圖片7

穿出成功——工程師利用ANSYS技術開發速比濤Fastskin比賽套裝fluent分析案例圖片8

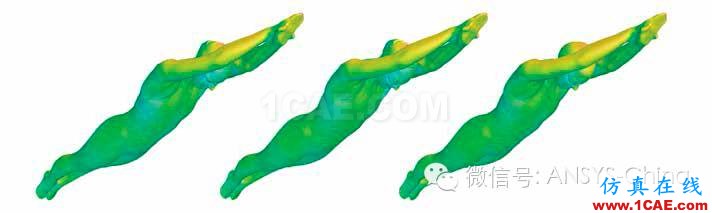

仿真真實的游泳條件,用以測試各種泳帽、泳鏡、泳衣組合的效果,建立用于指導游泳套裝設計工作的性能參考體系。

繼續改進

游泳比賽套裝的開發標志著Aqualab 的設計人員首次超越CFD 分析,融合了包含結構分析的多物理場方法。根據Waller 的介紹,這種經強化后的仿真方法能夠優化更多產品,與速比濤目前豐富的產品組合相匹配。

Waller 還提到:“2008 年,速比濤建立了低摩擦流體動力學泳衣的統治地位。今后我們準備根據游泳選手的全身整體需求,開發全面的系列產品以實現整體性能和速度的最大化。Fastskin3 游泳套裝是一種革命性成果,我們將繼續利用ANSYS 解決方案實現更加出眾的產品性能改善。不管游泳選手的需求是什么,都可以通過速比濤得到滿足,而速比濤則依靠ANSYS 技術推動產品的持續創新。”

盡管Natalie Coughlin(美國)等職業游泳選手在打破世界記錄的時候,可能不會想到計算機仿真,但他們都承認科技所帶來的巨大優勢。Coughlin 表示:“速比濤Fastskin3 是一種從頭到腳協調發揮作用的完整套裝。雖然泳鏡、泳帽和泳衣是獨立組件,但我感覺這款游泳套裝非常出眾。”

不管將來會發生什么情況,有一件事是確定的:ANSYS 和速比濤之間的合作關系將繼續成為泳裝創新的推動力。

Waller 表示:“2004 年以來我們推出了一系列創新成果,但如果沒有ANSYS 軟件的設計分析和驗證功能,這些都無法實現。ANSYS 已經成為我們的關鍵合作伙伴,幫助我們推出了眾多突破性產品,比如最新的Fastskin3 比賽套裝。我堅信這種合作將繼續推動創新,影響游泳競賽的未來。”
