模型中包含多個計算域時,計算域之間依靠interface對進行連通和數據傳遞。
Step 1:
模型如圖,包括利用DM抽得的2個流體計算域和1個固體計算域。
自動定義
Step 2:
導入Meshing劃分網格,Meshing會自動將耦合面識別為Contacts。
Step 3:
將網格導入fluent,在mesh interface欄里自動生成interface。
一些情況下,自動定義的耦合面不能完全匹配,可以采用手動定義。
Step 2:
導入Meshing劃分網格,刪除Meshing自動生成的Contacts,手動選擇定義耦合面。
Step 3:

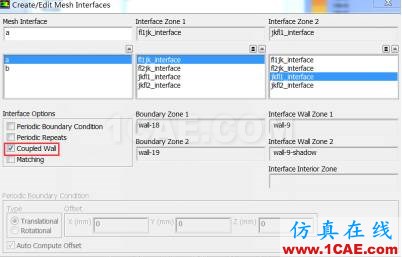

將網格導入fluent,在boundary conditions里設置耦合面的Type為interface,并在 mesh interfaces欄定義interface對。
注:其他網格劃分軟件例如hypermesh,也可以采用手動定義的方法。在hypermesh里劃分網格,定義耦合面,導入fluent設置type,創建interface。
