該不該依賴于求解器自帶后處理？

2017-03-13  by:CAE仿真在線  來源:互聯網

很多求解器都自帶后處理功能,一方面說明了求解器的實用性,而另一方面又使得工程師在習慣上依賴于使用求解器自帶的后處理工具。恰恰是因為這種習慣和依賴性,使得很多工程師忽略了更加有效率的CAE后處理工具,如META。

META是一款高級的CAE后處理軟件,如圖1所示的UI界面,它具有非常友好的用戶界面,能對有限元分析結果進行快速的處理,它的優點很多,如對結果的快速處理能力,高效的圖像處理能力,支持多種結果文件,方便的用戶界面定制,多種2D繪圖工具和3D顯示、多窗口、多切片、等值云圖和爆炸圖等,報告和表格生成,多種模型比對工具,如視頻同步等,NVH計算結果處理功能,CFD計算結果處理功能等等。

圖1 META的UI界面

本文簡單幾步包教包會地向各位介紹一下META對CFD分析結果的后處理基本操作。如圖2所示,在META的UI界面中,主要使用到的幾個模塊,包括選擇結果文件的類型、打開結果文件、選擇讀取的結果文件內容、結果動畫的錄制工具、模型顯示的控制工具、結果顯示樣式工具等,這幾個模塊涵蓋了從讀取導入Fluent/CCM/OPENFOAM等等計算的結果文件、讀入結果文件內的各種類型(工況、變形、標量、矢量)、云圖、流線圖、矢量圖等等的輸出、結果顯示的控制等等。

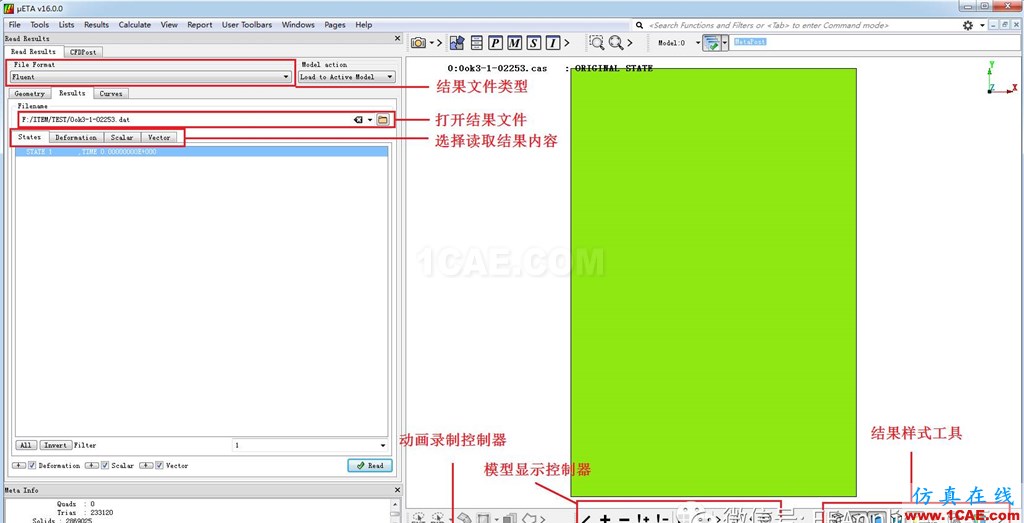

圖2 META常用模塊

讀入我們簡單計算后的STAR-CCM+算例——某型轎跑車的外流場仿真結果,該計算模型在仿真需求上主要是為了模擬流場區域的流線圖、速度矢量圖、壁面的速度云圖、壁面的壓力云圖以及模型的風阻系數等數值,所以我們在結果后處理時需要主要關注這些要點。

1.讀入計算結果文件。在文件類型中選擇CCM,結果文件中選擇計算結果文件,讀取結果內容中選擇唯一的穩態計算工況,在樣式工具中選擇網格顯示,可以看到計算結果的模型,確認選擇模型無誤。

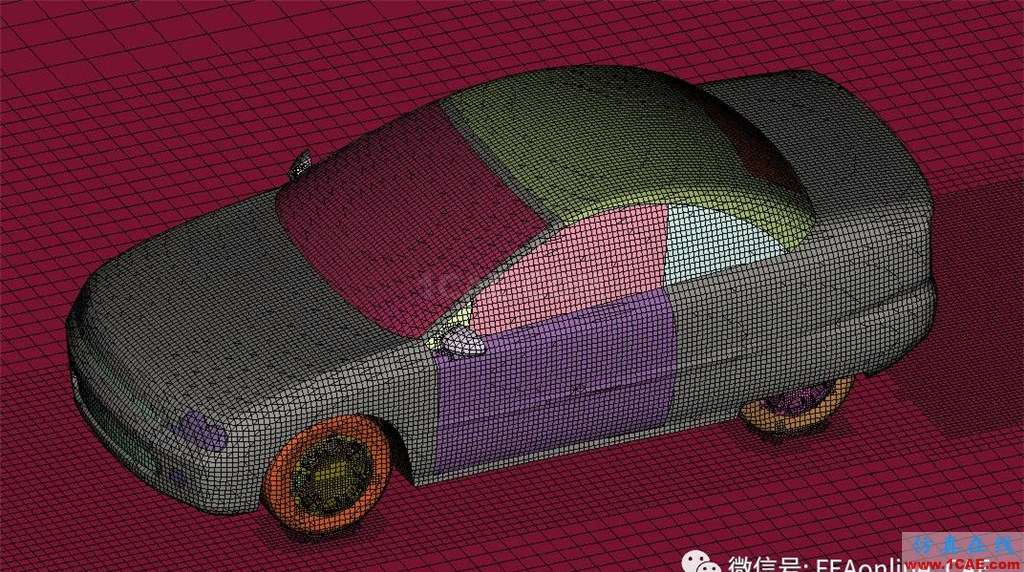

圖3 讀入計算結果模型

2.選擇要讀入的速度數據,點擊Read讀取,在結果樣式工具欄中再點擊Fringe云圖顯示命令,通過模型顯示控制器保留汽車外表面以及路面,所需要的速度云圖就輕而易舉獲得了。

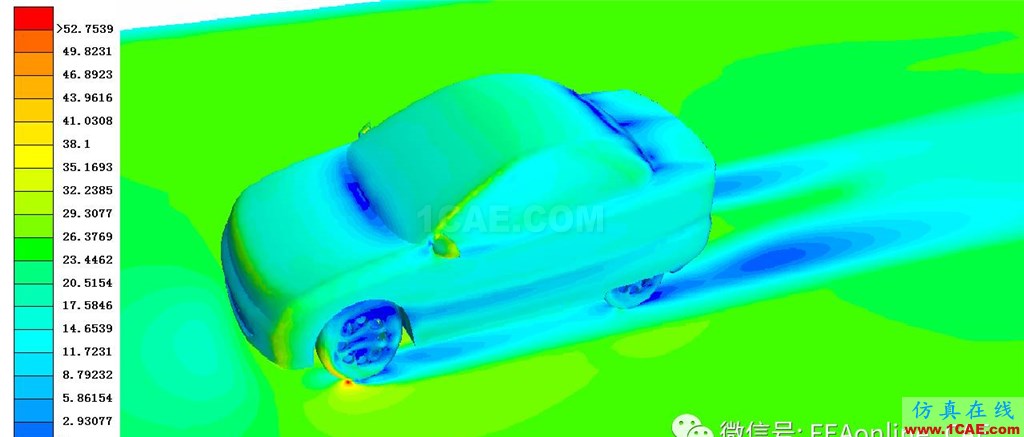

圖4 速度云圖

3.選擇要讀入的壓力數據,點擊Read讀取,因為之前在結果樣式工具欄中以及設置好了Fringe云圖顯示命令,此時顯示窗口會默認之前的操作顯示汽車外表面以及路面的壓力云圖。

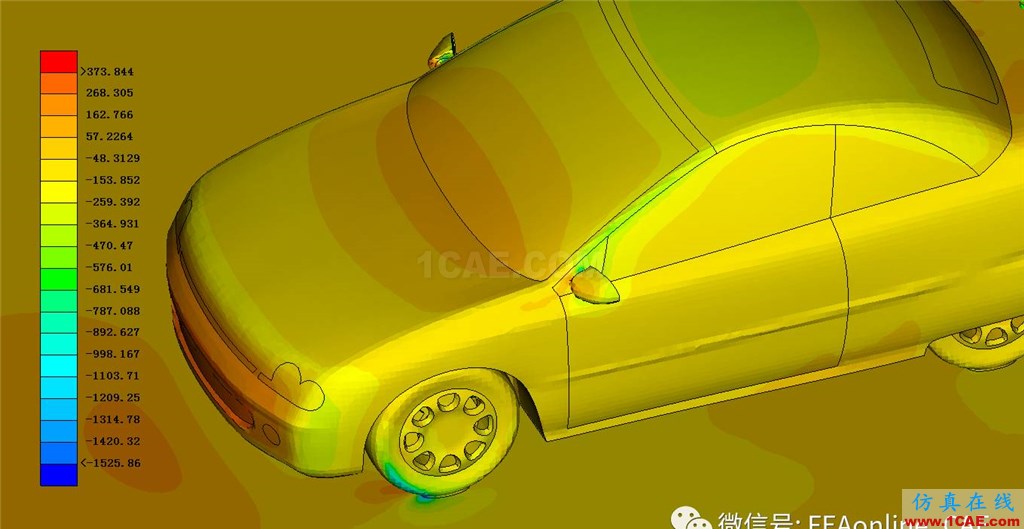

圖5 壓力云圖

4.如果要在壓力云圖上重疊顯示流線圖,需要在樣式工具欄中選擇Flow Path(流線圖)進行設置,如圖6所示,新建一個以Plane為基準的流線圖控制面。

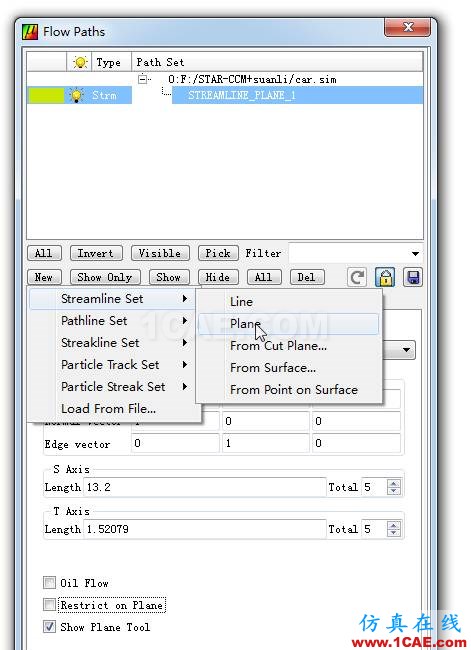

圖6 新建

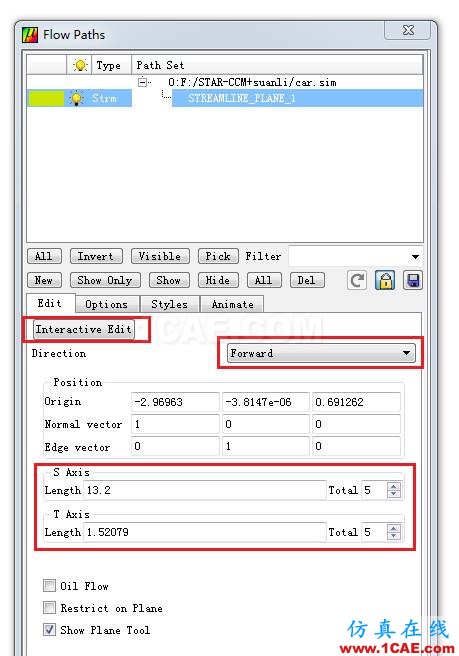

如圖7所示,可以通過點擊Interactive Edit來控制調節plane面的位置以及大小,通過選擇Forward、Backward、Both來控制流線的延伸方向,通過不同軸下的total來控制兩個方向上的流線個數。

圖7 plane編輯

如圖8、9所示,通過調整Pseudo-time duration的數值以及Fringe Style的復選框選項,分別來調整流線的長度、流線的顯示樣式(比如流線以標量的形式顯示等)。

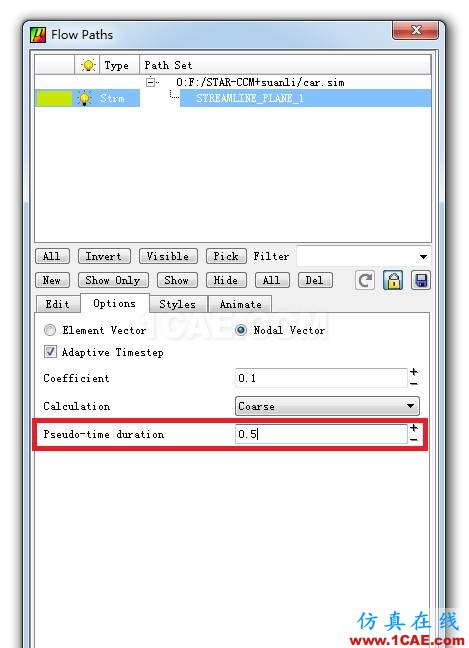

圖8 流線特征編輯

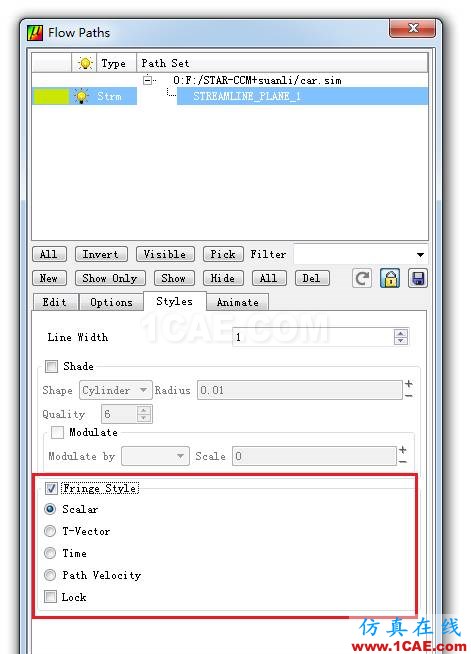

圖9 流線樣式編輯

通過上述對流線圖的設置,Meta將正確按照設置類型進行流線圖的顯示,如圖10所示。

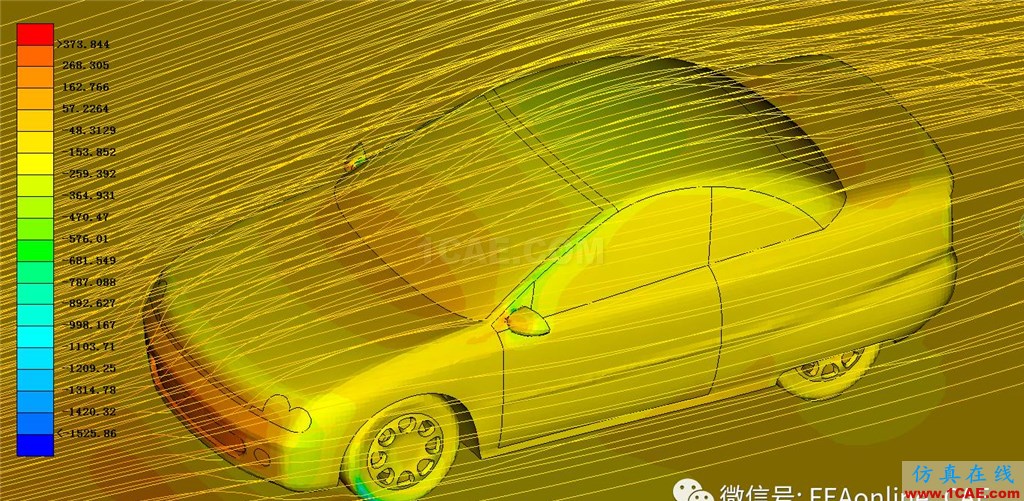

圖10 流線圖

掌握上述的幾個要點,就可以對CFD計算結果進行后處理工作了。通過本文的介紹,各位也可以舉一反三,使用Meta完成更加復雜的后處理工作。
