Fluent動網格【12】：擴散光順【轉發】

2017-04-23 by:CAE仿真在線來源:互聯網

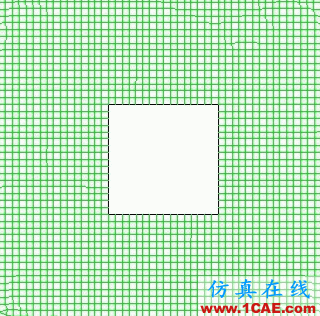

擴散光順是Fluent提供的另外一種常用的網格光順方法。其基本原理是通過求解擴散方程得到網格節點的運動位移。

溫馨提示:文中圖多,建議在wifi環境下閱讀。

擴散光順基本計算

擴散光順通過求解以下擴散方程來設置網格的節點位置。

其中,u為網格的運動速度。求解出運動速度后,可以很容易獲得網格節點在下一個時間步長的位置。

式中, γ為擴散系數。Fluent提供兩種計算擴散系數的方法。

Boundary distant:基于網格節點與邊界zhi的距離來計算擴散系數。

式中d為正則化后的網格節點與邊界之間的距離。

cell volume:基于網格體積計算擴散系數。

式中,v為網格正則化體積。

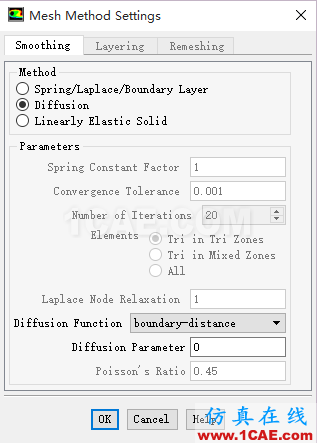

參數α即設置面板中的Diffusion Parameter,如下圖所示。此參數取值α≥0。

Fluent動網格【12】：擴散光順【轉發】fluent培訓的效果圖片5

擴散光順參數設置

擴散光順只需要設置參數Diffusion Parameter,亦即前面公式中的α。

該參數取值范圍為0~2。當取值為0時,擴散系數γ=1,則計算域中網格為均勻擴散。提高此參數值可以使得距離運動邊界較遠區域吸收更多的位移。對于旋轉邊界運動,建議初始擴散參數取1.5。

注意:擴散光順比彈簧光順的計算量要大,但通常能夠獲得比彈簧光順更好的網格質量(特別是對于非四面體/非三角形網格區域)。與彈簧光順一樣,擴散光順也更適合于平移運動,對于旋轉運動邊界則很容易出現負體積。

Linearly Elastic Solid光順

線彈性實體光順方法是新版本Fluent中添加的。此方法則是通過借鑒彈性力學中的平衡方程來計算節點位移。具體計算方法可參閱Fluent UserGuid的10.6.2.1.3節。

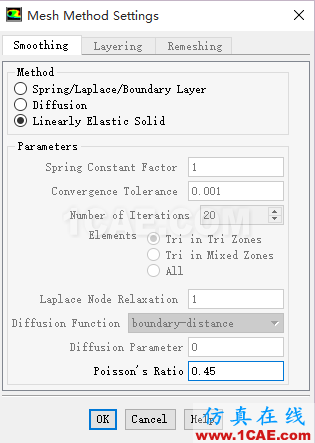

該方法只有一個參數需要設置:Poisson's Ratio。泊松比的取值方位為-1.0~0.5。默認參數為0.45。

此方法的計算量比擴散光順更大,但是能夠提供比擴散光順更好的網格質量。此方法支持二維的三角形和四邊形網格,三維模型中的四面體、六面體、三棱柱以及五面體網格,但是不能用于變形網格區域中包含有多面體或懸掛節點的網格。在包含有多面體或懸掛節點的網格區域,建議使用擴散光順。
