為何我這個流動總是算不收斂？我要砸電腦！

2017-05-01 by:CAE仿真在線來源:互聯網

當流動具有強烈的分離特性的時候,如果用定常算法計算不收斂(殘差不能降下去,monitor監視的物理量總是在振蕩),可以改用非定常算法來計算,通常就能在每一個時間步實現收斂。

很多FLUENT的用戶都會遇到一個令人困惑的問題,那就是用定常流動算法計算的時候,總是不能收斂得很好:殘差總是不能降低到默認的收斂標準(1e-03)以下(當然,有時候殘差并不能代表收斂);更重要的是,用監視器(monitor)監視某些量隨著迭代次數增加的變化情況(例如某個點的速度隨迭代次數增加的變化)時,曲線總是在振蕩,不能收斂到一個確定的數值。

我們來看一個例子。如圖1所示,一個邊長為2m的立方體連接著兩根方形截面的管子。入口流速是1m/s,假定流體的密度是1kg/m3,粘性系數是10-5Pa?s。以入口流速為特征速度,入口截面的邊長為特征長度,則流動雷諾數為105,所以流態是湍流流動。坐標原點位于立方體的中心,坐標軸的方向如圖所示。

圖1 問題描述

網格使用ICEM CFD生成,為分塊結構化網格(圖2),網格數量約37萬。對靠近壁面的網格加密,壁面第一層網格的高度為0.01m。這樣的網格高度,使各處壁面第一層網格形心的y+大約在1~60的范圍內(通過計算結果的后處理可以看出來)。因為我們使用了FLUENT中的k-ωSST湍流模型來計算,這個模型在默認的情況下在近壁面區域近使用了增強壁面處理(enhanced wall treatment),所以上述網格高度是合適的。

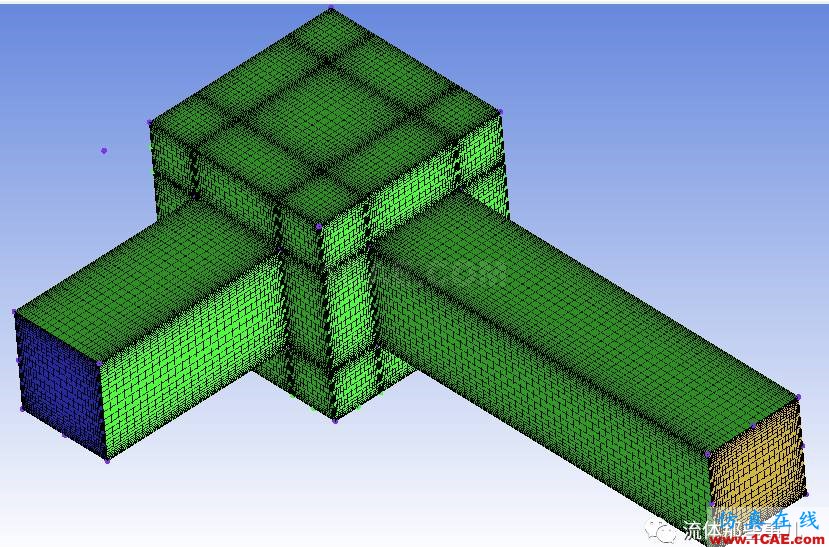

圖2 網格

使用FLUENT中的基于壓力的求解器計算,速度和壓力的耦合(Pressure-VelocityCoupling)采用SIMPLE算法。入口使用velocity-inlet邊界條件,流速按上述條件設置。入口的湍流參數設為:湍流強度=5%,水力直徑=1m。出口使用pressure-outlet邊界條件,回流的湍流參數設為與入口相同。計算前的初始流場按照入口邊界的數值初始化。

用定常算法(Steady)來計算,可以發現收斂得很不好。從圖3的殘差曲線看,所有的方程的殘差都不能降低到默認的收斂標準(1e-03)以下;而使用monitor監測點(-0.5,0.5,0.5)處的流速隨迭代次數的變化情況,其曲線振蕩得非常厲害(圖4)。調節松弛因子(Under-relaxation factors)也不能奏效。出口邊界也并未出現回流(reversed flow)的現象,所以也不是導致不收斂的原因。

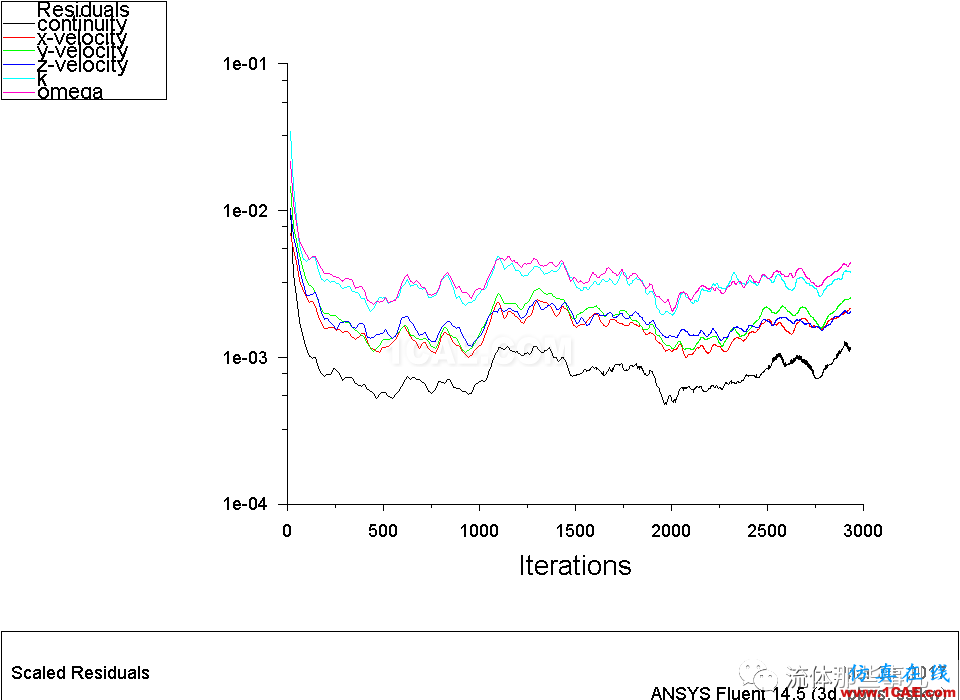

圖3殘差曲線

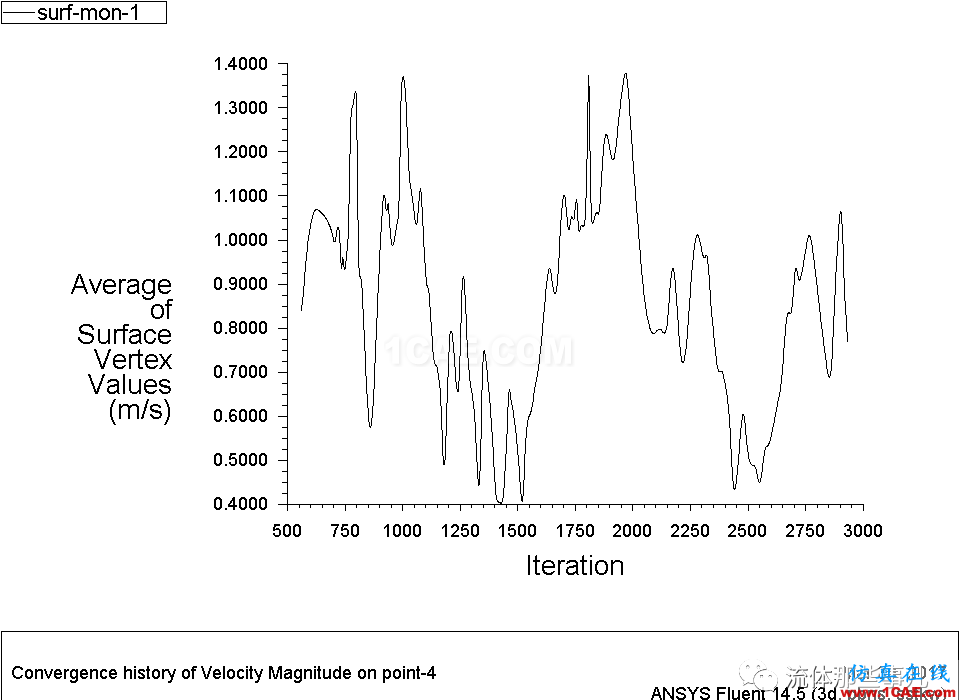

圖4(-0.5,0.5,0.5)處的速度隨迭代次數的變化情況

有什么解決辦法呢?把算法改成非定常的就行了。這里我們把時間步長設為0.1s(見注1)。由圖5可以看出,非定常計算在每一個時間步都可以將殘差迭代到1e-03以下。在非定常算法下,點(-0.5,0.5,0.5)處的速度是隨著時間的推移而不斷變化的(如圖5所示)。

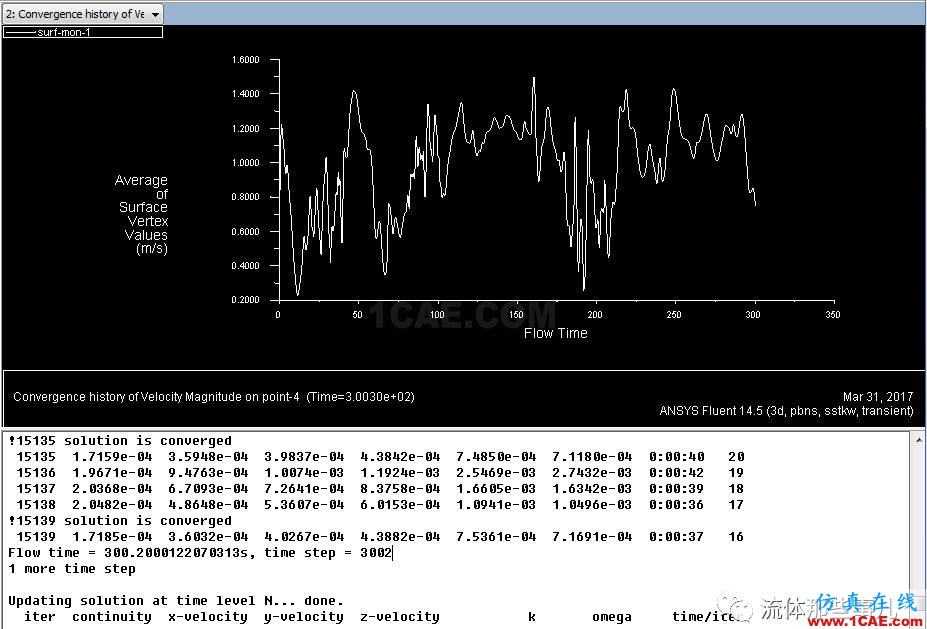

圖5用非定常算法計算

在這個例子中,從入口管道到立方體是一個截面突然擴大的流動,存在強烈的分離流動。經驗表明,當流動具有強烈的分離特性的時候,使用定常算法往往就無法計算收斂。來自波音公司的湍流模型大師Spalart(著名的SA模型的提出者)在一篇關于湍流模擬策略的文章[1]中也提到了非定常模擬的問題。他在文章中寫道:

“More frequently, a user that is after massive separation will find that the code simply cannot find a steady state, and that the only course is to operate in a time-accurate mode and analyse an unsteady solution.”(更為常見的情形是,當計算具有強烈分離特性的流動時,計算程序無法算出一個穩定的解,所以唯一的出路就是使用非定常算法來計算。)

另一個典型的例子是鈍體繞流;高雷諾數鈍體繞流伴隨著強烈的流動分離,常常存在大尺度的非定常現象。圖6顯示了三維方柱繞流的非定常計算結果(垂直于方柱的某個截面的速度云圖)。該算例的雷諾數為105(特征長度取柱的截面的邊長)。所使用的湍流模型也是k-ωSST。可以看出方柱兩側的交替的、周期性的渦脫落現象(卡門渦街)。對于這個算例,使用定常算法的時候,與前面的例子一樣,是不能算收斂的。這個例子中,使用非定常算法的物理基礎非常明顯:流動中存在大尺度的非定常現象——周期性渦脫落現象。

圖6 方柱繞流

實際上,對于定常算法不能收斂的題,改用非定常算法,這也是文獻中常見的做法。例如,文獻[2]在模擬一級方程式賽車的車輪周圍的氣流流動時(見圖7),當遇到定常算法不收斂的時候,就使用非定常算法進行了計算,如圖8所示。可以看出,在計算車輪CI的時候,對于幾種湍流模型,使用定常算法都得到了收斂的結果。但是,計算車輪CII的時候,大部分湍流模型在使用定常算法的時候都不收斂,因此使用非定常算法來計算。該文獻得出的結論是,與其它模型相比較,使用非定常k-ωSST模型的結果,以及使用大渦模擬(Large eddy simulation,簡稱LES)的結果,與實驗數據吻合得最好。(當然,對于非定常算法,與實驗測得的時間平均量比較的時候,應當對足夠長的物理時間內的計算結果取平均值。)

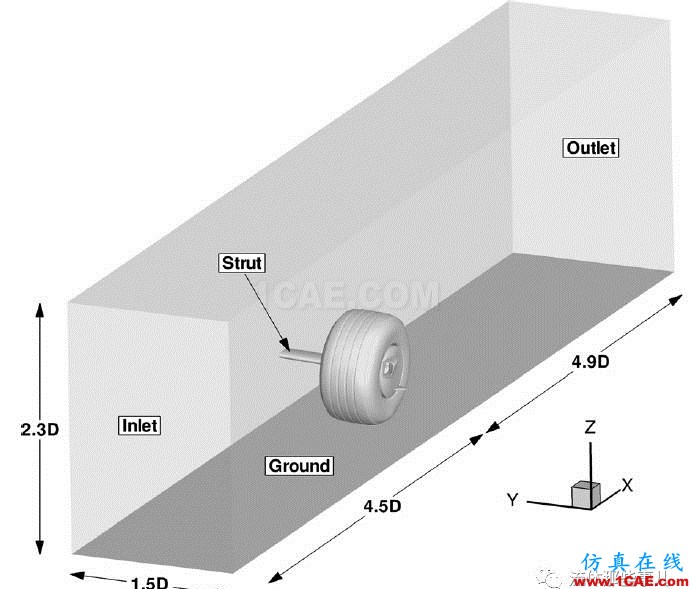

圖7模擬一級方程式賽車的車輪周圍的氣流流動(復制自文獻[2])

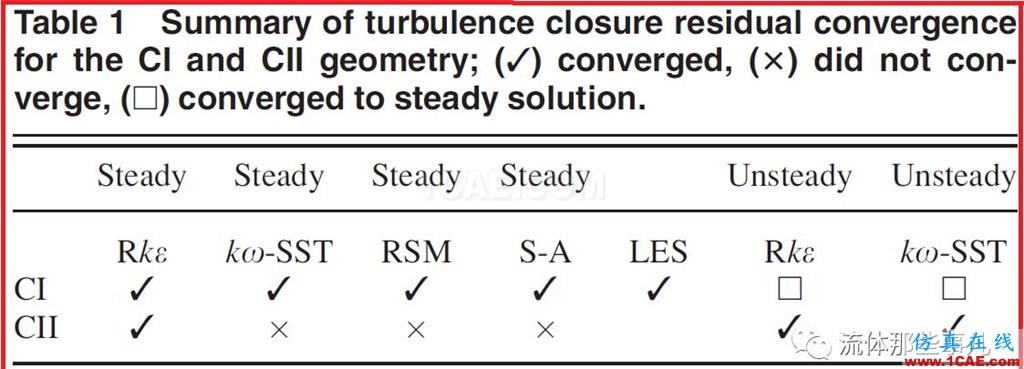

圖8文獻[2]中使用定常算法和非定常算法的情況(復制自文獻[2])

湍流的模擬仍然是一個非常開放的問題。如果讀者有什么想法,歡迎聯系公眾號。

未經許可,不得轉載

參考文獻

[1] P. R. Spalart. Strategies forturbulence modelling and simulations. International Journal of Heat and FluidFlow, 21, pp. 252-263, 2000

[2] John Axerio-Cilies, Emin Issakhanian, Juan Jimenez, Gianluca Iaccarino. AnAerodynamic Investigation of an Isolated Stationary Formula 1 Wheel Assembly.Journal of fluids engineering. 134, 2012

注1:根據FLUENT的User’s Guide,時間步長應該至少比系統中的最小的時間常數小一個量級;一種判斷方法是看FLUENT在每個時間步之內需要迭代多少次才收斂,理想的狀態是5至10次。從圖5可以看出,FLUENT在每個時間步之內迭代5次左右就能收斂,說明所設定的時間步長是合適的。另外,FLUENT的User’s Guide建議在后處理中繪制Cell Courant Number的云圖,如果非定常運動的區域的Cell Courant Number不超過20-40,就說明所取的時間步長是合適的。
