前面介紹了PointWise的結構網格劃分思路,本次以一個簡單案例描述在PointWise中劃分非結構網格的基本思路。

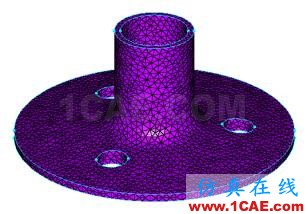

本案例幾何如下圖所示。

這是一個STL文件,現在要生成體網格。以下為Pointwise生成非結構網格的基本步驟。

• 選擇菜單CAE → Select Solver

• 選擇目標格式為CGNS

• 點擊OK按鈕

CGNS是一種通用中間格式,能被很多的求解器所接受。

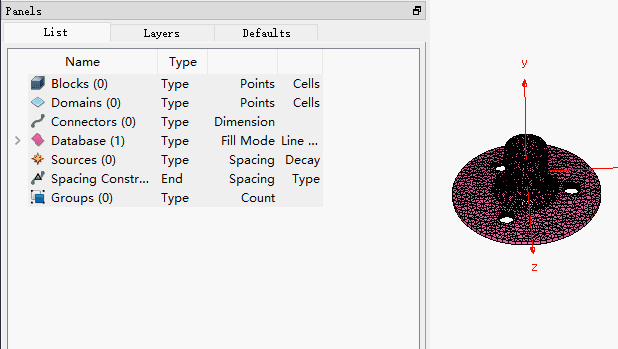

本案例幾何采用導入外部文件加載。

• 選擇菜單File → Import → Database

• 在開啟的文件選擇對話框中打開幾何文件PipeFlange.stl

• 點擊OK按鈕導入文件

設置全局網格尺寸為1.0。

• 切換到Defaults標簽頁

• 激活選擇*Connector frame***

• 設置Average Δs為1.0

由于導入的是STL文件,因此幾何中并沒有特征,這里要從導入的STL文件中抽出幾何特征,方便后面的網格劃分。

• 選擇幾何shell-1

• 點擊菜單Edit → Extract

• 設置Split Angle為45

• 取消勾選Curves

• 點擊按鈕Extract

• 點擊按鈕OK

幾何變成了下圖所示。

在有了幾何面之后,就可以創(chuàng)建面網格了。需要注意的是,導入的STL文件中的網格并非真正的網格。

• 選擇所有的幾何體

• 點擊工具欄按鈕Unstructured

• 點擊按鈕Domains on Database Entities*

• 選擇菜單View → Show Database,取消幾何體的顯示

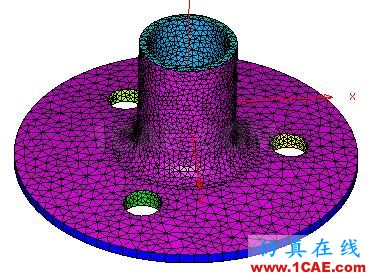

面網格如下圖所示。

在面網格創(chuàng)建完畢后即可生成體網格。

• 選擇所有的面網格

• 點擊工具欄按鈕Assemble Blocks

• 選擇創(chuàng)建完畢的所有block

• 點擊工具欄按鈕Initialize

主要是查看切面上的體網格。

• 選擇前面創(chuàng)建的block

• 選擇菜單Examine → Maximum Included Angle

• 切換到Cuts標簽頁

• 激活選項Enable Cutting

• 選擇單選按鈕X

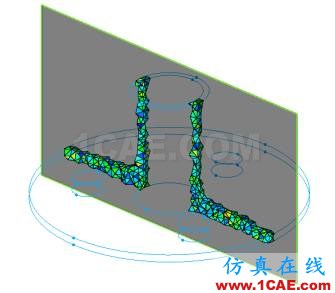

可以查看X面上的網格分布,如下圖所示。

體網格生成完畢后即可輸出網格。

• 選擇所有的blocks

• 點擊菜單File → Export → CAE

• 指定文件輸出路徑,點擊OK按鈕輸出網格

可以看出利用Pointwise生成非結構網格是非常非常簡單的。

不過這里要說明的是,包括上一個案例在內,所采用的幾何都是非常簡單的幾何體,并不能完全展示PointWise的全部威力。實際上PointWise所涉及的內容很多,個人感覺這軟件入門要比ICEM CFD難得多,不過一旦用熟練了,絕對是網格生成利器。后面有機會的話會開一個PointWise專題。
