在Fluent中應用腳本文件不僅可以提高工作效率,而且針對腳本文件可以進行參數化處理,實現仿真優化。
1
腳本文件
利用Fluent菜單File → Write → Start Journal…可以開始錄制jou文件。
注意:在點擊菜單Start Journal之后,用戶的任何操作都會被記錄到腳本文件中,為了防止腳本文件記錄過多的無用操作,在操作Fluent的過程中,盡量簡單直接。
2
腳本文件
Fluent腳本文件利用Scheme語言。

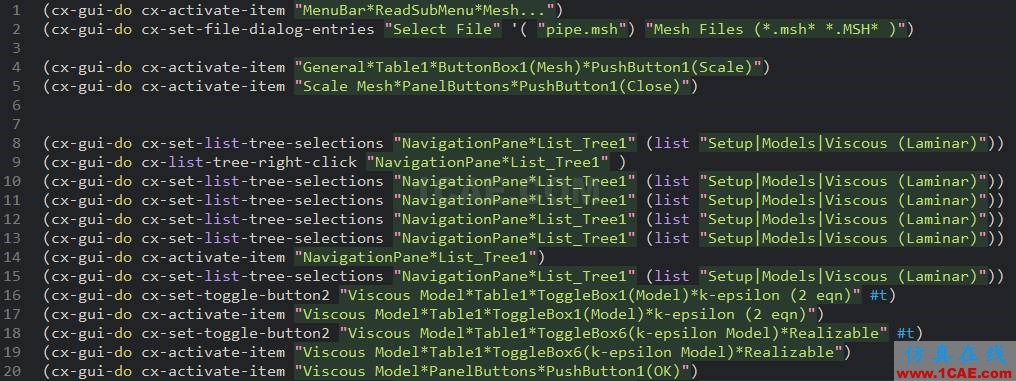

如下圖所示為抓取的某腳本文件片段。熟悉Scheme語言的話讀起來非常簡單。
比如文件中的1、2行表示打開菜單項Read Mesh,讀取網格文件pipe.msh。
4、5行表示打開Scale對話框,其中并未進行任何操作,之后關閉該對話框。
8~20行表示選擇湍流模型為Realizable k-epsilon模型。
如果沒有參數化需求的話,僅僅只是錄制腳本文件方便重復性工作,那么腳本文件通常不需要修改。若要進行參數化處理,則可以編輯腳本文件使其更加簡潔。當用戶對scheme語法非常熟悉時,甚至可以利用文本編輯器手動編寫腳本文件。
3
腳本文件的使用
Fluent腳本文件的加載方式主要有三種。
1、Fluent啟動時指定腳本文件

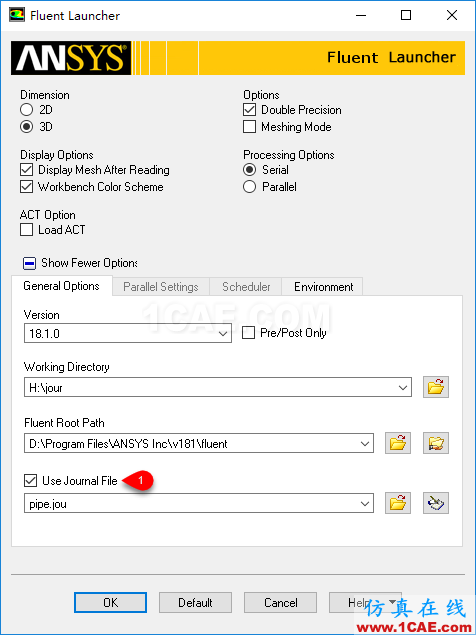

如下圖所示,在Fluent啟動界面中激活選項Use Journal File,并指定錄制好的腳本文件路徑。當點擊下方的OK按鈕后,Fluent會自動執行腳本文件內容。
2、Fluent中讀取腳本文件

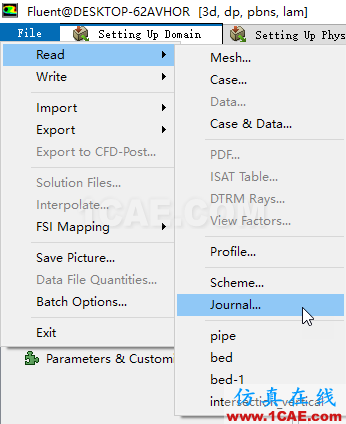

先啟動Fluent,在Fluent中利用菜單File → Read → Journal File讀取腳本文件
3、命令行中讀取腳本文件
這種方式在服務器中經常會使用。當Fluent GUI不方便開啟時,利用命令行方式運行是比較常用的方式。
在命令行中啟動Fluent的方式很多,具體參見Fluent文檔中Getting Started Guide部分的4.1.4節。
命令形式如:
H:\jour>"D:\ANSYS Inc\v181\fluent\ntbin\win64\fluent.exe" 3d -i pipe.jou
啟動cmd后,利用cd命令進入當前工作路徑,只用利用命令參數-i帶上journal文件。
注意:若想要在無GUI界面下運行Fluent腳本,則相應的腳本必須全部使用TUI命令,不允許出現任何GUI操作語句。
關于命令行運行參數,如下表所示。
| 參數 | 平臺 | 描述 |
|---|---|---|
| -act | 全平臺 | Fluent啟動時加載ACT |
| -aas | 全平臺 | 以服務器形式啟動Fluent |
| -affinity=x | 全平臺 | 指定進程綁定設置 |
| -cc | 全平臺 | 使用經典顏色設置 |
| -ccp x | windows | 使用microsoft job Scheduler,參數中的x為頭結點名稱 |
| -cflush | Linux | 確保文件緩存被寫入 |
| -cnf=x | 全平臺 | 多機并行參數,x為主機列表或列表文件 |
| -driver | 全平臺 | 指定圖形驅動(Linux平臺下- opengl、x11或null,windows平臺下為msw或null) |
| -env | 全平臺 | 顯示環境變量 |
| -g | 全平臺 | 以GUI或圖形界面形式運行Fluent |
| -gr | 全平臺 | 無圖形界面運行Fluent |
| -gu | 全平臺 | 有圖形界面但無GUI的方式啟動Fluent,可以在此模式下操作圖形對象 |
| -help | 全平臺 | 顯示命令參數描述 |
| -hidden | windows | 以最小化形式運行Fluent |
| -i journal | 全平臺 | 讀取指定的腳本文件 |
| -lsf | Linux | 使用LSF運行Fluent |
| -meshing | 全平臺 | 以Meshing模式運行Fluent(必須指定3d或3ddp) |
| -mpitest | 全平臺 | 啟動MPI程序收集網絡性能數據,并將打印顯示信息 |
| -nm | 全平臺 | 在讀取網格后不顯示網格 |
| -pbs | Linux | 在PBS系統下運行Fluent |
| -pcheck | Liunx | 檢查所有的節點 |
| -post | 全平臺 | 僅以后處理模式啟動Fluent |
| -r | 全平臺 | 列舉當前路徑下安裝的所有版本 |
| -rsh | 全平臺 | 使用rsh作為遠程連接方式 |
| -rx | 全平臺 | 指定運行的Fluent版本 |
| -schost=x | 全平臺 | 指定System Coupling的主機名(替換x) |
| -scid=y | 全平臺 | 指定System Coupling的會話id(替換y) |
| -sclic=x | 全平臺 | 指定System Coupling的主機license(替換x) |
| -scport=y | 全平臺 | 指定System Coupling的主機端口號(替換y) |
| -scname=z | 全平臺 | 指定System Coupling的名稱(替換z) |
| -tx | 全平臺 | 指定參與計算的CPU數量(替換x) |
| -tmx | 全平臺 | 指定用于meshing的CPU數量(替換x) |
