工程師需要采用高級仿真工具以滿足客戶對更高效、更可靠的高性能機械裝置的需求。工程師必須在越來越寬泛的速度和工況范圍內準確預測空氣動力學性能,而且同時必須確保設計的可靠性。例如,他們需要確保抑制相關工作范圍內的葉片振動,并且確保周期性不穩定載荷不會影響設計使用壽命。敬請觀看視頻了解如何采用ANSYS解決方案設計可靠的渦輪機葉片。
敬請觀看視頻并了解ANSYS CFD和Structural仿真解決方案如何預測渦輪機葉片性能。
ANSYS可提供旨在幫助工程師設計可靠渦輪機葉片裝置的完整工作流程。
-
自動、快速、高質量3D六面體葉柵(轉子與定子)網格劃分;
-
用于確定關鍵性能指標(如:總壓力比、等熵效率和完整速度線)的CFD精確仿真;
-
旨在通過僅仿真系統有限扇面來仿真360度完整瞬態葉片現象的有效瞬態葉柵(TBR);
-

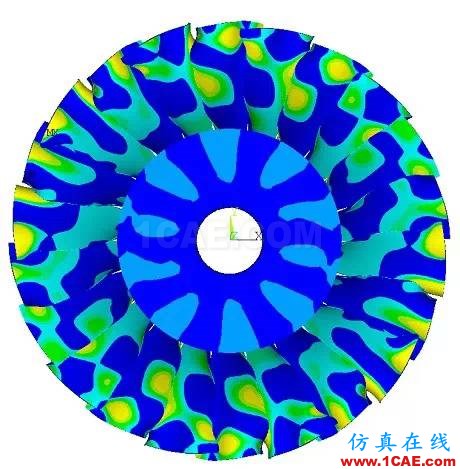

用于確保以空氣動力學方式抑制所有葉片固有頻率和振動模式的渦輪機專用工作流程。其實現方法是,先通過ANSYS Mechanical確定頻率與模式,然后把其作為葉片變形導入到ANSYS CFX,在變形條件下執行瞬態CFD仿真,同時評估葉片穩定性(例如,相關流體是抑制還是激發振動?)。
-
用于確定葉片上不穩定流體壓力波動造成的應力的渦輪機專用工作流程。其實現方法是在ANSYS CFX中采用TBR方法確定葉片承受的不穩定流體壓力載荷。然后相關信息將映射到ANSYS Mechanical中的相關葉片幾何結構并且確定應力。
ANSYS Turbogrid可以在渦輪機葉片通道中創建用于精密邊界層求解的高質量六面體網格,以便準確預測葉片上的滯點。

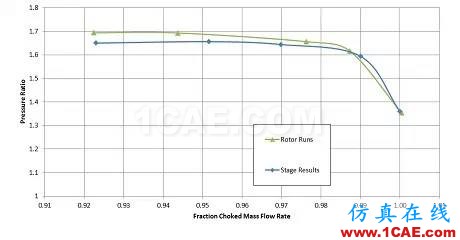

ANSYS CFX可以按照阻塞質量流速典型范圍部分的函數計算壓縮級葉片系統、轉子與定子的壓力比。考慮完整速度線的阻塞質量流速的所有典型部分。
計算不穩定流體壓力波動對葉片產生的應力。其方法是在ANSYS CFX中采用TBR方法確定葉片的不穩定流體壓力載荷。然后相關信息將映射到ANSYS Mechanical中的相關葉片幾何結構并在此確定應力。
