傳輸線的損耗可分為回波損耗和反射損耗。
-

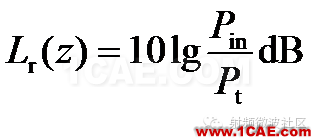

回波損耗定義為入射波功率與反射波功率之比即:

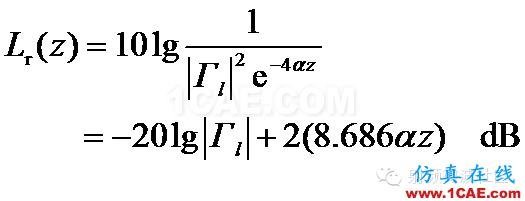

通過傳輸線傳輸功率計算公式得:
對于無耗線, α=0, Lr與z無關, 即:
若負載匹配, 則|Γl|=0, Lr→-∞, 表示無反射波功率。
-

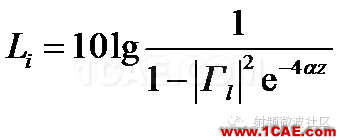

插入損耗定義入射波功率與傳輸功率之比,以分貝來表示為:
通過傳輸線傳輸功率計算公式得:

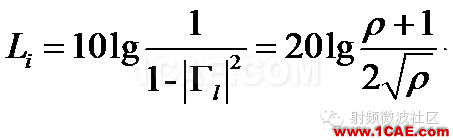

插入損耗包括:輸入和輸出失配損耗和其他電路損耗(導體損耗、介質損耗、輻射損耗)。若不考慮其他損耗即,則:
總之,回波損耗和插入損耗雖然都與反射信號即反射系數有關,
-
回波損耗取決于反射信號本身的損耗,|Γl|越大,則|Γr|越小;
-
插入損耗|Li|則表示反射信號引起的負載功率的減小,|Γl|越大,則|Li|也越大。
下圖是回波損耗|Lr|和插入損耗|Li|隨反射系數的變化曲線。
