經驗 | 如何學好HFSS仿真？

2017-11-24 by:CAE仿真在線來源:互聯網

HFSS是一款專業性很強的軟件,因此肯定不會像word之類的常用軟件一樣拿到手就會用,需要具備一定的專業基礎知識。用戶在學習之前需要了解的基礎知識包括:基礎微波技術知識、電磁場基本理論、S參數相關知識等。

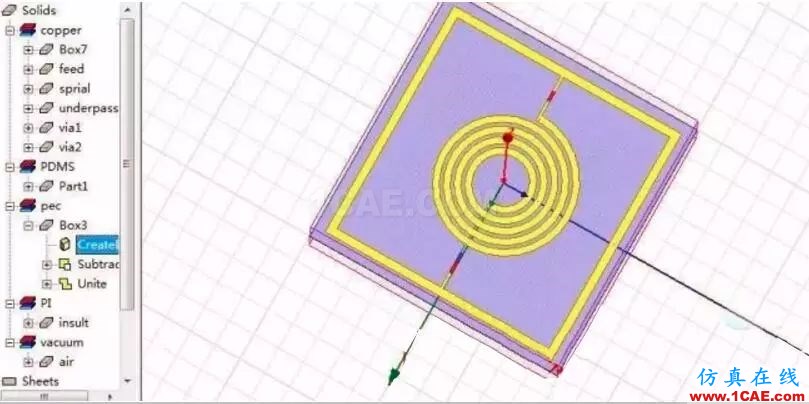

經驗 | 如何學好HFSS仿真？HFSS培訓的效果圖片1

當然,大家既然希望學習HFSS,肯定都是打算用來設計分析某一類問題,比如你是打算學習HFSS用于設計濾波器,那么濾波器的基礎知識你應該掌握了;或者你是打算學習HFSS用于設計天線,那么天線的基礎知識你應該掌握了。這也就足夠了,不用再去為學習哪些基礎知識而煩惱,打開HFSS,大膽地用起來,所謂實踐出真知,在用的過程中發現某些操作或設置自己搞不明白,此時再有針對性地去看相關基礎知識,效果會更好。如果為了學習基礎知識而學習基礎知識,常常是太多東西要學,不知從哪里入手了。借用耐克的一句廣告用語:“Just do it!”

還有一個問題,既然HFSS使用有限元算法(FEM),那么用戶在使用HFSS之前是否需要專門去學習有限元算法的知識呢?我的意見是可以不用去學習,HFSS是把算法完全封裝起來的,用戶界面完全接觸不到,需要用戶做的只是設置幾個相關的參數,然后剩下的完全由軟件自動完成。當然,學習過程中,用戶可以花1~2個小時的時間簡單看一下電磁有限元算法是怎么回事,這樣可以有助于理解HFSS的求解設置項中一些相關參數的設置。

現在的HFSS采用標準的Windows圖形用戶界面,界面還是相當友好的,學習起來也不會太難。學習HFSS,首先要搞清楚HFSS的設計分析流程,HFSS設計流程可以歸納為:選擇求解類型→創建設計模型→分配邊界條件和端口激勵→求解設置→運行仿真分析→數據后處理查看分析結果。另外在HFSS中還有一個Optimetrics模塊,使用該模塊可以實現參數化掃描分析和優化設計。

在剛開始學習時,大家可以先找一個例子,照貓畫虎跟著做兩遍;或者找一套完整的視頻課程,從頭到尾看一遍;這個過程,有不懂的地方?jīng)]關系,不懂的問題放一邊,堅持看完。剛開始的這一過程的目標是對HFSS建立一個總體的認知并對HFSS設計流程建立簡單的了解。

對HFSS有了總體認知和簡單地了解了HFSS的整個設計流程后,接下來再去認真地學習設計流程中每一步的具體操作、具體設置、并搞清楚為什么要這樣去進行設置和操作。

對于求解類型,需要搞清楚Driven Modal(模式驅動求解)、Driven Terminal(終端驅動求解)和Eigen Mode(本征模求解)這三者的區別和適用條件。

對于創建設計模型,需要熟練掌握各種原型物體的創建、各種建模操作——如旋轉、復制、移動、布爾操作等的應用,以及模型材質的添加和分配等。

經驗 | 如何學好HFSS仿真？HFSS培訓的效果圖片2

關于邊界條件和端口激勵的設置,是HFSS應用和學習的重點和難點;“邊界條件決定場”,正確地理解和使用邊界條件是正確使用HFSS仿真分析電磁問題的前提;HFSS中定義了多種邊界條件,大家在學習過程中必須認真的弄清楚各個邊界的定義、應用場合和如何正確使用。關于邊界條件的理解掌握和正確地設置和使用,需要一些電磁學方面的基礎知識。關于端口激勵的設置和使用,大家重點掌握波端口激勵(wave port)和集總端口激勵(lumped port)這兩種激勵類型,這是HFSS最常用到的兩種激勵類型,大家在學習是需要領會二者之間的異同點。總之邊界條件和激勵是HFSS應用中的重點和難點,對于初學者,需要花更多的精力搞清楚兩方面的相關知識。

對于求解設置,主要添加和設置求解頻率、掃頻頻率范圍、網格剖分操作等參數。求解頻率和掃頻頻率范圍會和實際設計相關;網格剖分操作會設計到有限元算法的一些基本概念,了解有限元算法的基本概念,會有助于對網格剖分設置參數的理解。

對于數據后處理部分,主要用于查看仿真分析后的各項分析結果的,學習時大家需要搞清楚HFSS具體可以查看哪些分析結果,理解每項分析結果的含義,以及如何查看相應的分析的結果。

最后,關于Optimetrics模塊,它是HFSS中用于優化設計和參數掃描分析的工具,借助于Optimetrics模塊中的各項功能可以實現自動分析設計模型參數的變化對設計模型性能的影響,并能夠在設計模型不滿足設計要求的情況下,找出滿足設計要求的模型參數。要使用Optimetrics模塊進行參數掃描分析或者優化設計,首先需要?jiǎng)?chuàng)建參數化的模型——即定義一系列的變量來表示模型的尺寸。所以關于該模塊使用的學習,不僅要學習參數掃描分析或優化設計本身的相關設置和使用操作,還需要學習變量的定義和使用,以及參數化模型的創建。
