尋找射頻問題根源的方法之傳導測試

2018-03-13 by:CAE仿真在線來源:互聯網

本文主要講1、如何簡單的通過傳導測試判斷整機射頻問題出在哪里傳到測試;2、8960傳導測試操作步驟

我們知道天線作為一個器件,它只負責整個無線傳輸系統中的一部分功能,他的功能就類似于我們人的眼睛和耳朵,接收聲音和放出聲音,當然天線所接收和放出的是信號。

作為一個天線工程師在設計一款天線的時候,我們首先需要確保整個機器的無線傳輸系統,除了天線以外的其他部分功能正常且指標合格。因為天線本身的功能非常單一,他只做2件事情,那就是接收信號和發射信號。

如果天線發射的信號本身就是有問題的,導致其他無線傳輸系統無法正確識別;或者說天線接收到的信號后無線系統的其他組件無法正確處理。這兩種情況都會導致整個無線傳輸系統無法正常工作。而這種問題是無法通過優化天線來解決的。

所以判斷一款機器的無線傳輸系統是能否正常工作且指標合格是非常重要的。很多時候客戶只知道機器存在射頻問題,但是問題到底出在哪里無法找出來,這時候就需要我們通過各種方法與實驗,來協助用戶找出問題所在,這樣才能針對性地解決問題。

下面我們介紹一種簡單通用的方法來尋找這種些問題,當然,方法不是萬能的,只能解決一部分問題。后續我們會將這個做成一個系列文章,介紹各種各樣尋找射頻問題根源的方法,希望能對大家有所幫助。

傳導測試:

最常見的治具方式是直接用點測線,將綜測儀與機器的點測孔相連然后做測試(對于沒有點測孔的機器一般直接鏈接天線焊盤)

這樣的搭建模式如果測試出來射頻性能不達標的話,那么問題一般會有以下三點

1、模塊本身設計調試沒做好

2、從模塊出來到測試孔或者天線焊盤處之間這段匹配電路或者微帶線沒有設計好

3、機器本身的其他功能模塊產生的干擾,比如電源模塊、時鐘信號等這些。

如果是從天線焊盤處向模塊看的話,測試不過,然后繼續改變治具直接從模塊信號輸出點處測試,指標正常的話那問題就是上方的第2點了。

如果指標仍然不正常,那問題則可能是1或3,進一步實驗,將模塊移植到其他同類型正常的機器上測試,如果指標正常,那么是第3點出問題,反之則是問題1。

以上方式是針對集成化模塊可行,部分產品會自己設計芯片外圍電路,這種情況就需要與客戶溝通外圍電路功能后才能驗證出來。

下面是8960傳導測試的操作指南

首先傳導測試前儀器設置

1、打開綜測

2、選擇測試界面(SYSTEMCONFIG系統配置,FormatSwitch格式轉換選擇點測界面)

3、初始化儀器(SHIFT與Preset組合按鍵配合在一起初始化儀器)

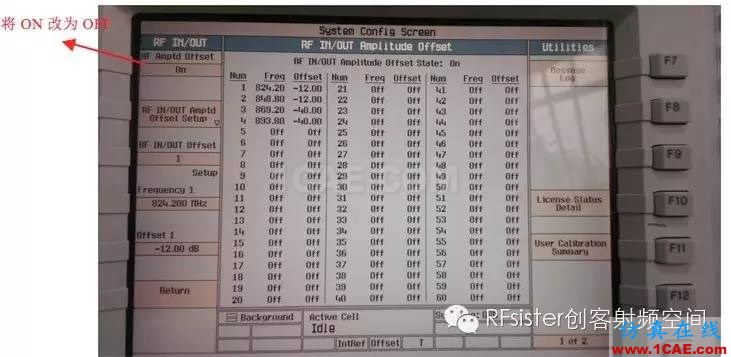

4、關閉儀器補償(進入RF IN/OUT Amptd offset 選擇RF Amptd offset 將on改為OFF)

下面用GSM來演示操作方法

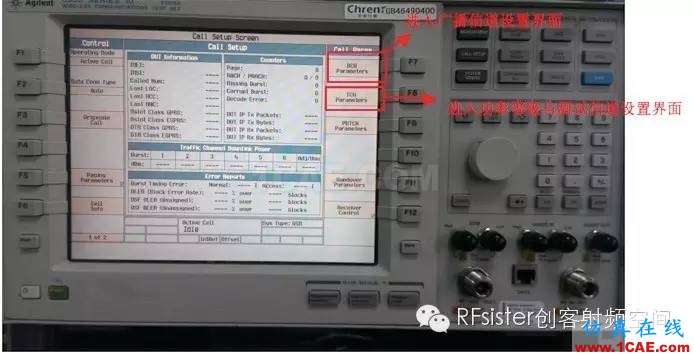

1.更改基站功率(選擇BCH Parameters進入廣播信道參數設置界面 )

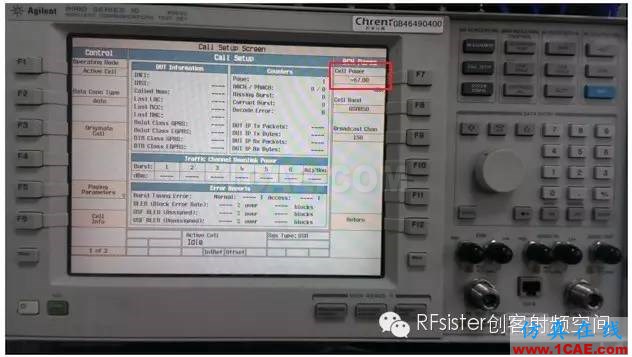

2.選擇Cell Power 將基站功率改為-60dB

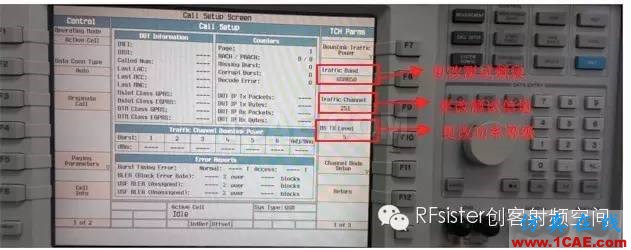

3.更改測試信道與功率等級(選擇TCH Paramers 進入測試信道與功率等級設置界面選擇Traffic Band更改測試頻段選擇Traffic Channel更改測試信道選擇MS TX Level更改功率等級)

測試信道一般為G4頻低頻為GSM850 GSM900 低頻是功率等級設置為5高頻為GSM1800 GSM1900 功率等級為0

測試信道850為128 190 251, 900為1 62 124,1800為512 698 885,1900為512 650 810

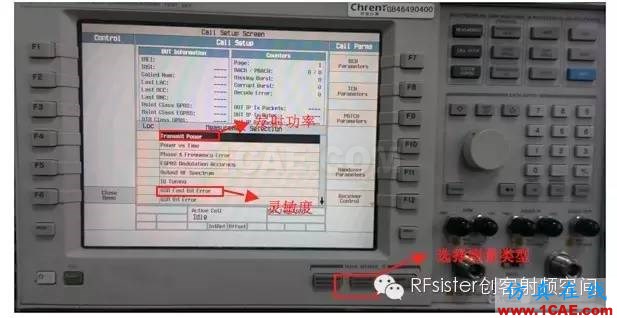

4.選擇查看類型(選擇Measurementselection選擇測量類型)

5.選擇Transmit power查看發射功率選擇 GSM Fast Bit Error查看靈敏度(GSM比特誤碼率為2.4%超過2.4%為不過)
