搜索siwave error:no nets have been classified as power ground
2017-06-20 by:CAE仿真在線 來源:互聯網
出現這種問題怎么解決?
出現這問題是你的眾多網絡里面沒有一個設置了電源和地類型的網絡,或沒有一個網絡是屬于電源網絡。

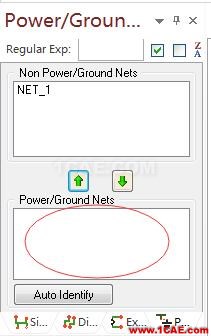

也即下面的power/Ground identification workspace面板里面的下方是空白的。

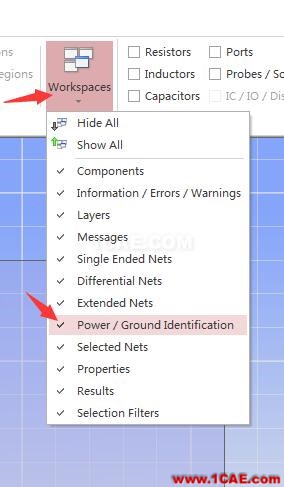

如果上述workspace沒有顯示,請到visibility>>workspace下拉菜單中把power/Ground identification項目打上勾
通過圖2的箭頭操作,可以定義哪些網絡被定義為電源、地網絡,這樣就可以解決這個錯誤提示了。
