AutoCAD中圖層的創建與管理
為了方便管理圖形,在AutoCAD中提供了圖層工具。圖層相當于一層“透明紙”,可以在上面繪制圖形,將紙一層層重疊起來構成最終的圖形。在AutoCAD中,圖層的功能和用途要比“透明紙”強大得多,用戶可以根據需要?jiǎng)?chuàng)建很多圖層,將相關的圖形對象放在同一層上,以此來管理圖形對象。
1、創建圖層
默認情況下,AutoCAD會自動創建一個圖層——圖層0,該圖層不可重命名,用戶可以根據需要來創建新的圖層,然后再更改其圖層名。創建圖層的方法如下:
選擇“格式”|“圖層”命令,或者在命令行中執行LAYER命令,或者單擊“圖層”工具欄中的“圖層特性管理器”按鈕

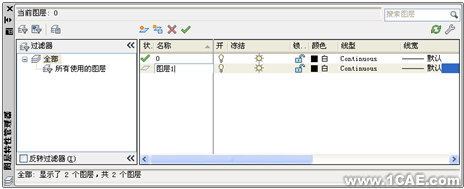

,此時彈出“圖層特性管理器”選項板,如圖1-23所示,用戶可以在此對話框中進行圖層的基本操作和管理。在“圖層特性管理器”選項板中,單擊“新建圖層”按鈕
,即可添加一個新的圖層,如圖1-23所示,可以在文本框中輸入新的圖層名。
圖1-23 “圖層特性管理器”選項板
2、圖層顏色的設置
為了區分不同的圖層,對圖層設置顏色是很重要的。每個圖層都具有一定的顏色。圖層的顏色是指該圖層上面的實體顏色,它由不同的線和形狀組成。每一個圖層都有相應的顏色,對不同的圖層可以設置不同的顏色也可以設置相同的顏色,這樣就方便區分圖形中的各個部分了。
默認情況下,新建的圖層顏色均為白色,用戶可以根據需要更改圖層的顏色。在“圖層特性管理器”選項板中單擊
按鈕,彈出“選擇顏色”對話框,從中可以選擇需要的顏色,如圖1-24所示。
3、圖層線型的設置
在繪圖時會使用到不同的線型,圖層的線型是指在圖層中繪圖時所用的線型。不同的圖層可以設置為不同的線型,也可以設置為相同的線型。用戶可以使用AutoCAD提供的任意標準線型,也可以創建自己的線型。
在AutoCAD中,系統默認的線型是Continuous,線寬也采用默認值0單位,該線型是連續的。在繪圖過程中,如果需要使用其他線型則可以單擊“線型”列表下的線型特性圖標
,此時彈出如圖1-25所示的“選擇線型”對話框。
圖1-24 “選擇顏色”對話框 圖1-25 “選擇線型”對話框
默認狀態下,“選擇線型”對話框中只有Continuous一種線型。單擊“加載”按鈕,彈出如圖1-26所示的“加載或重載線型”對話框,用戶可以在“可用線型”列表框中選擇所需要的線型,單擊“確定”按鈕返回“選擇線型”對話框完成線型加載,選擇需要的線型,單擊“確定”按鈕回到“圖層特性管理器”選項板,完成線型的設定。
4、圖層線寬的設置
線寬是指用不同的線條來表示對象的大小或類型,它可以提高圖形的表達能力和可讀性。默認情況下,線寬默認值為“默認”,可以通過下述方法來設置線寬。
在“圖層特性管理器”選項板中單擊“線寬”列表下的線寬特性圖標
按鈕,彈出如圖1-27所示的“線寬”對話框,在“線寬”列表框中選擇需要的線寬,單擊“確定”按鈕完成設置線寬操作。
圖1-26 “加載或重載線型”對話框 圖1-27 “線寬”對話框
5、圖層特性的設置
用戶在繪制圖形時,各種特性都是隨層設置的默認值,由當前的默認設置來確定。用戶可以根據需要對圖層的各種特性進行修改。圖層的特性包括圖層的名稱、線型、顏色、開關狀態、凍結狀態、線寬、鎖定狀態和打印樣式等。
下面對該對話框中顯示的主要圖形特性進行簡要介紹:
(1) 狀態:顯示圖層和過濾器的狀態,添加的圖層以一塊板面
表示,當前圖層以
表示。
(2) 名稱:系統啟動之后,默認的圖層為圖層0,添加的圖層名稱默認為“圖層1”、“圖層2”,并依次往下遞增。可以單擊某圖層,在彈出的快捷菜單中選擇“重命名圖層”或直接按F2鍵來對該圖層重命名。
(3) 打開/關閉:在對話框中以燈泡的顏色來表示圖層的開關。默認情況下,圖層都是打開的,燈泡顯示為黃色
,表示圖層可以使用和輸出;單擊燈泡可以切換圖層的開關,此時燈泡變成灰色
,表明圖層關閉,不可以使用和輸出。
(4) 凍結/解凍:打開圖層時,系統默認以解凍的狀態顯示,以太陽圖標
表示,此時的圖層可以顯示、打印輸入和在該圖層上對圖形進行編輯。單擊太陽圖標可以凍結圖層,此時以雪花圖標
表示,該圖層上的圖形不能顯示、無法打印輸出、不能編輯該圖層上的圖形。當前圖層不能凍結。
(5) 鎖定/解鎖:在繪制完一個圖層時,為了在繪制其他圖形時不影響該圖層,通常可以把圖層鎖定。圖層鎖定以
來表示,單擊圖標可以將圖層解鎖,以圖標
表示。新建的圖層默認都是解鎖狀態。鎖定圖層不會影響該圖層上圖形的顯示。
(6) 顏色:設置圖層顯示的顏色。
(7) 線型:用于設置繪圖時所使用的線型。
(8) 線寬:用于設置繪圖時使用的線寬。
(9) 打印:用來設置哪些圖層可以打印,可以打印的圖層以
顯示,單擊該圖標可以設置圖層不能打印,以圖標
表示。打印功能只能對可見圖層、沒有被凍結、沒有鎖定和沒有關閉的圖層起作用。
6、切換到當前圖層
在AutoCAD 2010中,將圖層切換到當前圖層主要利用下面3種方法。
(1) 在“對象特性”工具欄中,利用圖層控制下拉列表來切換圖層。
(2) 在“圖層”工具欄中,單擊按鈕
切換對象所在圖層為當前圖層。
(3) 在“圖層特性管理器”選項板中的圖層列表中,選擇某個圖層,然后單擊置為當前按鈕
來切換到當前圖層。
7、過濾圖層
在實際繪圖時,當圖層很多時,如何快速查找圖層是一個很重要的問題,這時候就需要用到圖層過濾。AutoCAD 2010中文版提供了“圖層特性過濾器”來管理圖層過濾。在“圖層特性管理器”選項板中單擊“新建特性過濾器”按鈕

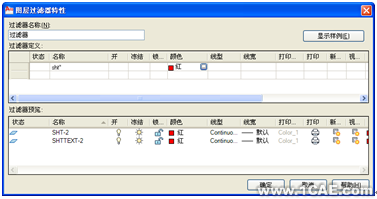

,打開“圖層過濾器特性”對話框,如圖1-28所示。通過“圖層過濾器特性”對話框來設置圖層過濾。
圖1-28 “圖層過濾器特性”對話框
在“圖層過濾器特性”對話框的“過濾器名稱”文本框中輸入過濾器的名稱,過濾器名稱中不能包含<>、;、:、?、*、=等字符。在“過濾器定義”列表中,可以設置過濾條件,包括圖層名稱、顏色、狀態等。當指定過濾器的圖層名稱時,“?”可以代替任何一個字符。
如圖1-28所示,命名為“過濾器”的過濾器將顯示符合以下所有條件的圖層:
● 名稱中包含字母sht。
● 圖層顏色為紅色。
