本文詳細介紹AutoCAD 對齊命令實戰運用

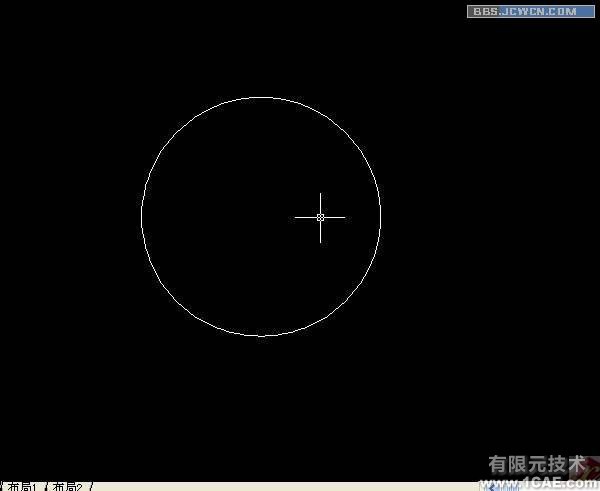

1.先在CAD中畫一個任意大小的圓!

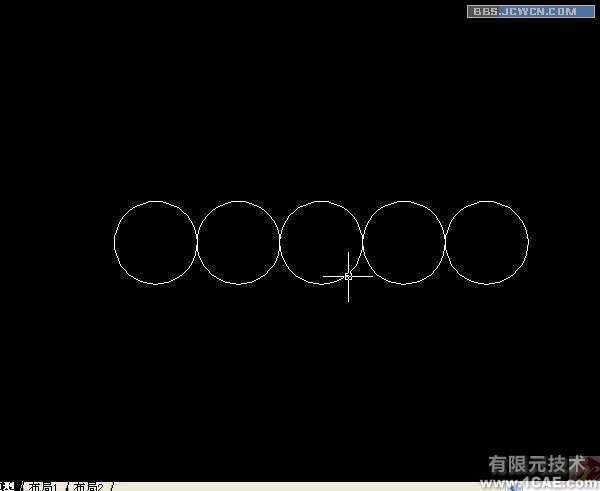

2,再將其多重復制,或陣列如圖效果!

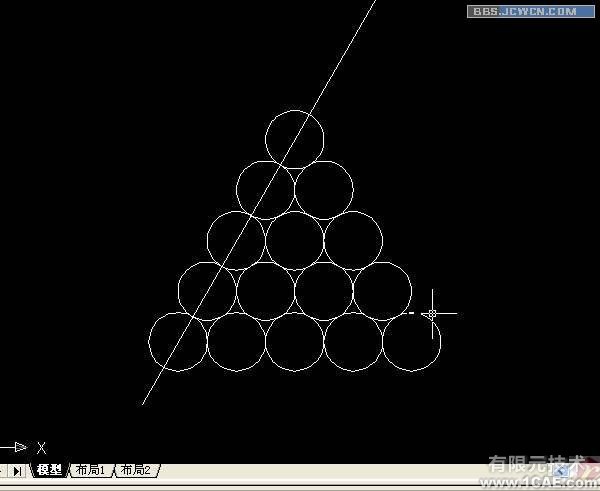

3,畫一條60度的直線!
注意:畫長一點,兩端都得和圓相交,至于怎么畫應該不用說了!

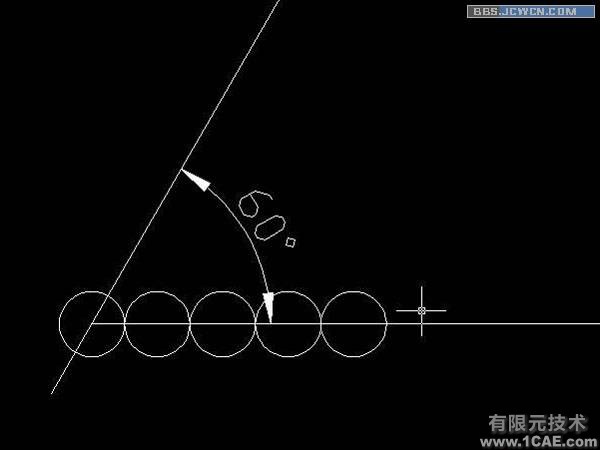

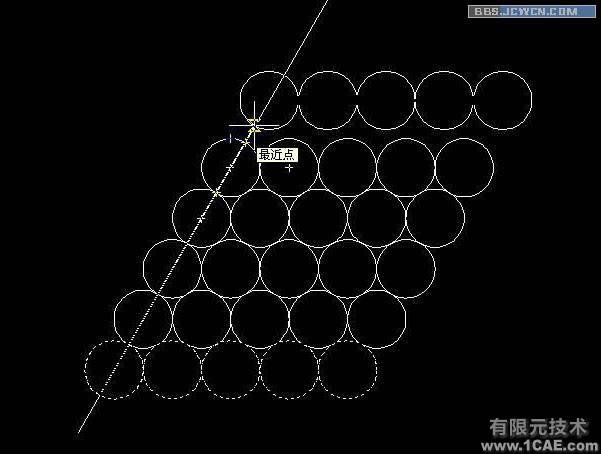

4,再用多重復制或陣列制作出圖效果!(圖上我用的是多重復制)
5,再將多余的圓刪除!

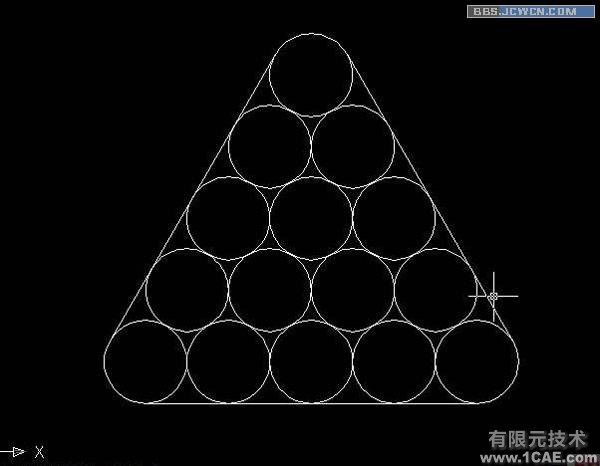

6,在其外面畫3條公切線,如下圖

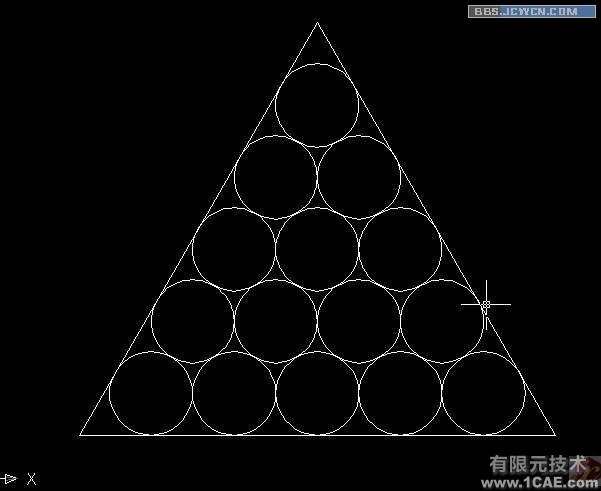

7,用圓角命令對剛剛畫的三條直線倒角!注意:倒角半徑=0!!!!

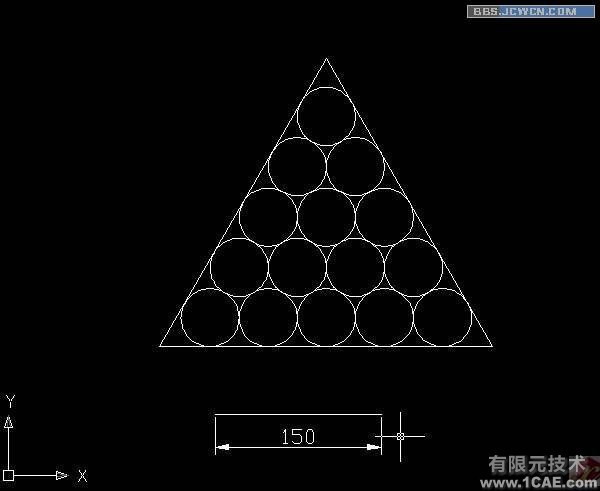

8,再畫一長度=150水平線!

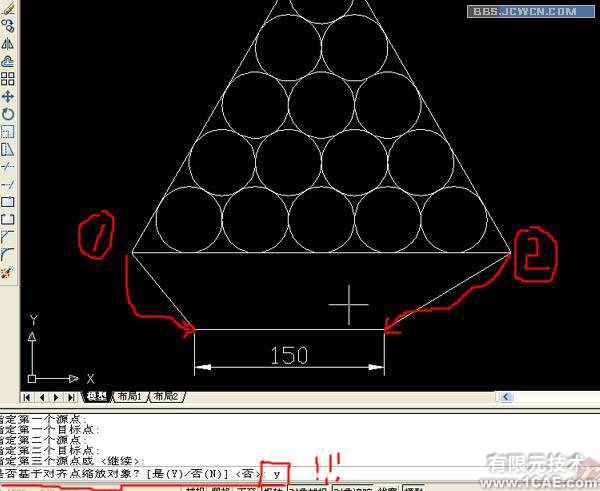

9,再利用對齊命令(AL),將我們畫出來的圖都選中,與下面那條直線對齊,對應點和設置如圖!
10,最后回車就OK啦!
