5.3.1 實例2 繪制電話機

Step 1 創建新圖形文件

(1) 啟動AutoCAD 2002系統,以“acadiso.dwt”為模板建立新的圖形文件。

Step 2 繪制基本輪廓

(1) 使用“rectangle”命令,在點(10,10)~(70,90)、(17,20)~(32,80)、(36,63)~(66,83)和(38,24)~(43,27)之間分別繪制4個矩形作為基本輪廓線,如圖5-24所示。

Step 3 修改輪廓線

(1) ? 現在使用“ fillet ”命令,將矩形的四個角改為圓弧狀。選擇“ Modify (修改)”工具欄中 圖標,并根據提示進行如下操作: Command: _fillet

Current settings: Mode = TRIM, Radius = 0.0000

Select first object or [Polyline/Radius/Trim]: r Enter
  // 選擇“ Radius ”選項指定圓角的半徑

Specify fillet radius <0.0000>:5 Enter
  // 指定圓角的半徑為 5

Select first object or [Polyline/Radius/Trim]: p Enter
  // 選擇“ Polyline ”選項指定進行圓角操作的多段線

Select 2D polyline: 4 lines were filleted
  // 選擇圖 5-24 中最外面的矩形


修改的結果見圖5-25。

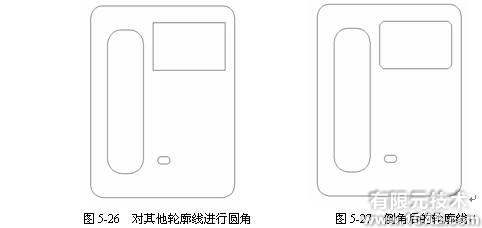

(2) 同上一步的操作過程一樣,再調用“fillet”命令,以6為半徑對圖形內左側的矩形進行圓角操作;以1為半徑對圖形中最小的矩形進行圓角操作。結果如圖5-26所示。

(3) ? 最后使用“ Chamfer ”命令,將右上方的矩形的四個角改為折線。選擇“ Modify (修改)”工具欄中 圖標,并根據提示進行如下操作:

Command: _chamfer

(TRIM mode) Current chamfer Dist1 = 0.0000, Dist2 = 0.0000

Select first line or [Polyline/Distance/Angle/Trim/Method]: d Enter

  // 選擇“ Distance ”選項指定倒角的距離

Specify first chamfer distance <0.0000>: 1.5 Enter
  // 指定倒角的距離 1 為 1.5

Specify second chamfer distance <0.0000>: 1.5 Enter
  // 指定倒角的距離 2 為 1.5

Select first line or [Polyline/Distance/Angle/Trim/Method]: p Enter

  // 選擇“ Polyline ”選項指定進行倒角操作的多段線

Select 2D polyline:

4 lines were chamfered
  // 選擇圖 5-24 中右上角的矩形


倒角操作的結果見圖5-27。

Step 4 創建電話按鍵和連線

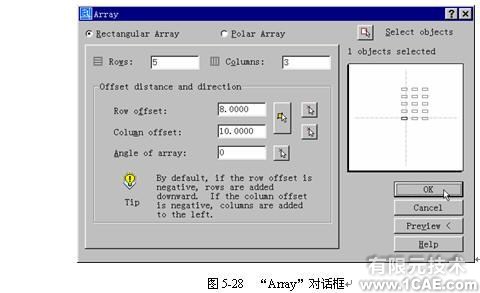

(1) 首先利用已創建的按鍵來生成其他按鍵。選擇“modify(修改)”工具欄中 圖標,系統將彈出“Array(陣列)”對話框,如圖5-28所示。在該對話框中,進行如下設置:

? 單擊 圖標,在繪圖區選擇最小的矩形為陣列的對象,然后回車返回“ Array (陣列)”對話框。此時該圖標下提示“ 1 objects selected ( 1 個對象被選擇)”。

? 選擇“ Rectangular Array (矩形陣列)”。

? 在“ Rows (行)”編輯框中的輸入 5 。在“ Columns (列)”編輯框中的輸入 3 。

? 在“ Row offset (行偏移)”編輯框中的輸入 8 。

? 在“ Column offset (列偏移)”編輯框中的輸入 10 。

? 確定“ Angle of array (陣列角度)”編輯框中為 0 。

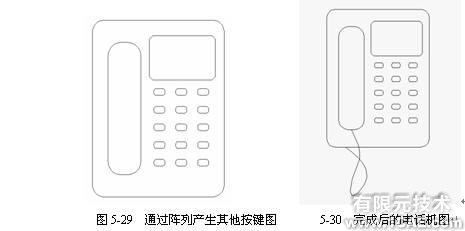

完成上述設置后,單擊 按鈕結束陣列命令。繪制結果如圖 5-29 所示。

(2) 最后調用“spline”命令,將話筒與主機聯結起來,如圖5-30所示。

Step 5 保存文件

(1) 以“exam5-2”為名保存該圖形文件。

實例說明

1. “fillet”命令用來創建圓角,可以通過一個指定半徑的圓弧來光滑地連接兩個對象。可以進行圓角處理的對象包括直線、多段線的直線段、樣條曲線、構造線、射線、圓、圓弧和橢圓等。其中,直線、構造線和射線在相互平行時也可進行圓角。在AutoCAD中也可以為所有真實(三維)實體創建圓角,參見第22章。該命令的調用方式為:

工具欄:“ Modify (修改)” →

菜單:【Modify(修改)】→【Fillet(圓角)】

命令行:fillet(或別名f)

調用該命令后,系統首先顯示“fillet”命令的當前設置,并提示用戶選擇進行圓角操作的對象:

Current settings: Mode = TRIM, Radius = 0.0000

Select first object or [Polyline/Radius/Trim]:

Select second object:

此外,用戶也可選擇如下選項:

(1) “Polyline(多段線)”:選擇該選項后,系統提示用戶指定二維多段線,并在二維多段線中兩條線段相交的每個頂點處插入圓角弧。

Select 2D polyline:

(2) “Radius(半徑)”:指定圓角的半徑,系統提示如下:

Specify fillet radius <0.0000>:

(3) “Trim(修剪)”:指定進行圓角操作時是否使用修剪模式,系統提示如下:

Enter Trim mode option [Trim/No trim] <Trim>:

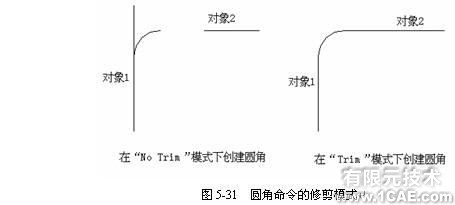

其中“Trim(修剪)”選項可以自動修剪進行圓角的對象,使之延伸到圓角的端點。而使用“No Trim(不修剪)”選項則不進行修剪。兩種模式的比較如圖5-31所示。

說明 使用“fillet”命令時必須先啟動命令,后選擇要編輯的對象;啟動該命令時已選擇的對象將自動取消選擇狀態。

注意 如果要進行圓角的兩個對象都位于同一圖層,那么圓角線將位于該圖層。否則,圓角線將位于當前圖層中。此規則同樣適用于圓角顏色、線型和線寬。

專家指點 系統變量TRIMMODE控制圓角和倒角的修剪模式,如果取值為1(缺省值),則使用修剪模式;如果取值為0則不修剪。

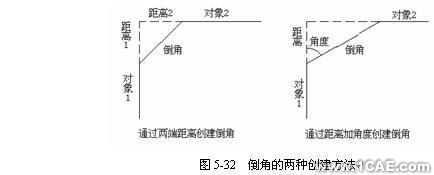

2. “chamfer”命令用來創建倒角,即將兩個非平行的對象,通過延伸或修剪使它們相交或利用斜線連接。用戶可使用兩種方法來創建倒角,一種是指定倒角兩端的距離;另一種是指定一端的距離和倒角的角度,如圖5-32所示。該命令的用法與“fillet”命令類似。其調用方式為:

工具欄:“ Modify (修改)” →

菜單:【Modify(修改)】→【Chamfer(倒角)】

命令行:chamfer(或別名cha)

調用該命令后,系統首先顯示“chamfer”命令的當前設置,并提示用戶選擇進行倒角操作的對象:

(TRIM mode) Current chamfer Dist1 = 0.0000, Dist2 = 0.0000

Select first line or [Polyline/Distance/Angle/Trim/Method]:

Select second line:

此外,用戶也可選擇如下選項:

(1) “Polyline(多段線)”:該選項用法同“fillet”命令。

(2) “Distance(距離)”:指定倒角兩端的距離,系統提示如下:

Specify first chamfer distance <0.0000>:

Specify second chamfer distance <0.0000>:

(3) “Angle(角度)”:指定倒角一端的長度和角度,系統提示如下:

Specify chamfer length on the first line <0.0000>:

Specify chamfer angle from the first line <0>:

(4) “Trim(修剪)”:該選項用法同“fillet”命令。

(5) “Method(方法)”:該選項用于決定創建倒角的方法,即使用兩個距離的方法或使用距離加角度方法。

說明 使用“chamfer”命令時必須先啟動命令,后選擇要編輯的對象;啟動該命令時已選擇的對象將自動取消選擇狀態。

注意 同圓角一樣,如果要進行倒角的兩個對象都位于同一圖層,那么倒角線將位于該圖層。否則,倒角線將位于當前圖層中。此規則同樣適用于倒角顏色、線型和線寬。

3. 利用“array”命令還可創建矩形陣列(Rectangular Array)。調用該命令后,系統彈出“Array(陣列)”對話框,用戶可參見5-28圖。該對話框中各項說明如下(圖5-33):

(1) “Rows(行)”:指定矩形陣列的行數。

(2) “Columns(列)”:指定矩形陣列的列數。

(3) “Row offset(行偏移)”:指定矩形陣列中相鄰兩行之間的距離。

(4) “Columns(列偏移)”:指定矩形陣列中相鄰兩列之間的距離。

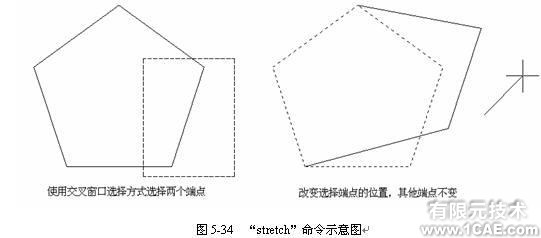

(5) “Angle of array(陣列角度)”:指定矩形陣列與當前基準角之間的角度。
