CAD基于實體的正交視圖創建

2013-05-26 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

介紹了AutoCAD由三維實體創建正交視圖的方法與步驟,并通過繪制箱體零件圖,說明了SOLVIEW、SOLDRAW繪圖命令的應用技巧。

1 引言

工程圖紙的繪制是-項專業性很強而又繁瑣的工作.既需要掌握和運用形體分析、線面分析、結構分析等基本方法,善于運用投影理論知識,同時還需要有豐富的空間想象能力。針對一些較復雜的零件,采用畫三視圈的一般步驟和方法,往往需要花費很多的時間,而利用AutOCAD 由三維實體創建正交視圖,不僅可提高設計繪圖效率,同時還可提高設計繪圖的準確性。因此利用AutOCAD 通過創建三維實體來繪制正交視圖進行產品設計,對于廣大工程設計人員來說很有意義。

2 創建正交視圈

在AutOCAD 中SOLVIEW命令可以創建基于三維實體的俯視圈、主視圖、左視圖、剖視圖等正交視圖。為了讀圖方便,采用SOLVIEW 命令還可以創建軸測圖。在繪制正交視圖過程中,首先打開布局,根據實體的大小,進行頁面設置。執行SOLVIEW命令后,選擇"UCS(U)"選項,AutoCAD將以所選坐標系XY 平面作為投影面,并利用正投影法將三維實體向該平面進行投影,生成俯視圖。SOLVIEW 命令的其它選項都是以該選項為基礎來執行的。生成俯視圖后,選擇"正交(O)"選項可以根據現有視圖創建主視圖;選擇"輔助(A)選項可以根據現有視圖創建輔助視圈,輔助視圖投影和已有視圖正交并傾斜于相鄰視圖的平面:選擇"截面(S)"選項可以根據現有視圖創建實體圖形的剖視圖。返回模型空間,確定當前窗口為西南等軸測視圖,用UCS 命令設置當前視圖為X-Y 平面,執行SOLVIEW命令后,選擇"UCS(U)"選項,生成等軸測視圖。

執行以上命令過程中,為了保證視圖符合投影規律,不能對正交視圈中的圖形進行縮放,可以通過拾取窗口邊界,單擊鼠標右鍵,選擇"顯示鎖定"→"是"選項,來鎖定窗口,以避免無意中縮放圖紙空間窗口中的圖形。

執行SOLVIEW 命令過程中, AutOCAD將自動創建一些為每個視圖放置可見線、隱藏線和標注的圖層。這些圖層的默認名稱及其控制的對象類型如表1 所示。

表1 由SOLVIEW命令創建的圖層

CAD基于實體的正交視圖創建autocad技術圖片1

通過SOLVIEW 命令創建出俯視圖、主視圖、左視圖、剖視圖等之后,用SOLVIEW 命令創建視口中表示實體輪廓的可見線及隱藏線。在執行SOLVIEW 命令之后,在"選擇對象"提示下,可以直接選擇預繪圖的視口,也可以直接輸入ALL,以選擇全部視口。選定視口中的所有輪廓圈和剖視圖都將被刪除,然后由SOLVIEW 命令創建視口中表示實體輪廓的可見線及隱藏線,并投影到垂直視圖方向的平面上。

基本視圈創建好之后,根據需要重新設置剖面線、繪制中心線、標注尺寸、關閉VPORTS圖層以關閉視圖外框、插入圖框、插入標題欄等,正交視圖創建完畢。

3 實例

CAD基于實體的正交視圖創建autocad技術圖片2

圖1 箱體

圖1 所示箱體零件,創建實體過程略。正交視圖創建過程如下:

(1)"工具-"選項"→"顯示"→"布局元素"→取消"在新布局中創建視口"的默認選項。

(2)"格式"→"線型"→"加萃"→添加HIDDEN 可用線型。

(3) 打開布局→"文件"→"頁面設置管理器"→"修改",設定A3(42O,297) 的圖紙大小。

(4)命令:SOLVIEW

    輸入選項[UCS(U)/正交(O)/輔助(A)/截面(S)]:U
    輸入選項[命名(N)/世界(W)/?/當前(C)] <當前>:
    輸入視圖比例<1>:
    指定視圖中心: (在圖紙空間中俯視團大致位置選取一點。)
    指定視口的第一個角點: (通過兩個角點設置一個矩形框,將視圖包圍在其中,該矩形框的大小將來可以根據需要進行調整。)
    指定視口的對角點:
    輸入視圖名:俯視圖
    輸入選項[UCS(U)/正交(O)/輔助(A)/截面(S)]:S
    指定剪切平面的第一個點: (打開對象捕捉,在俯視圖中捕捉箱體零件左右凸臺的孔的圓心點。)
    指定剪切平面的第二個點:
    指定要從哪側查看: (在俯視圖中用鼠標在剪切平面的后側單擊。)
    輸入視圖比例<1>:
    指定視圖中心: (在圖紙空間中主視圖大致位置選取一點。)
    指定視口的第一個角點兒通過兩個角點設置一個矩形框,將視圖包圍在其中,該矩形框的大小將來可以根據需要進行調整。)

    指定視口的對角點:
    輸入視圖名: 主視圖
    輸入選項[UCS(U)/正交(O)/輔助(A)/截面(S)]:S
    指定剪切平面的第一個點: (打開對象捕捉,在主視圖中捕捉箱體零件口部和底部的圓心點。)

    指定剪切平面的第二個點:
    指定要從哪側查看: (在主視圖中用鼠標在剪切平面的左側單擊。)
    輸入視圖比例<1>:
    指定視圖中心: (在圖紙空間中左視圖大致位置選取一點。)
    指定視口的第一個角點: (通過兩個角點設置一個矩形框,將視圖包圍在其中,該矩形框的大小將來可以根據需要進行調整。)
    指定視口的對角點:
    輸入視圖名:左視圖

(5)命令:UCS

輸入選項[新建(N)/移動(M)/正交(G)/上一個(P)/恢復(R)/保存(S)/刪除(D)/應用(A)/?/世界(W)] <世界>:N
指定新UCS的原點或[Z 軸(ZA)/三點(3)/對象(OB)/面(F)/視圖(V)/x/Y/Z] <O,O,O>:V

(6)命令:SOLVIEW

    輸入選項[UCS(U)/正交(O)/輔助(A)/截面(S)]:U
    輸入選項[命名(N)/世界(W) / ? /當前(C)] <當前>:輸入視圖比例<1>:
    指定視圖中心:(在圖紙空間中軸測圖大致位置選取一點。)
    指定視口的第一個角點: (通過兩個角點設置一個矩形框,將視圖包圍在其中,該矩形框的大小將來可以根據需要進行調整。)
    指定視口的對角點:
    輸入視圖名:軸測圈

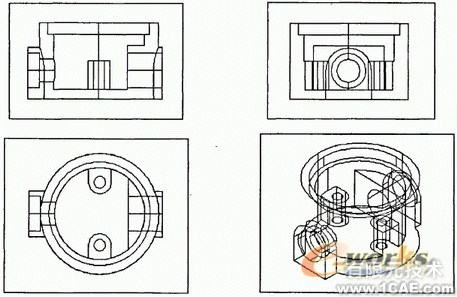

    通過回SOLVIEW 命令在布局空間創建的圖形如圖2所示。

CAD基于實體的正交視圖創建autocad技術圖片3

圖2 SOLVIEW 命令創建的箱體零件圖

    (7)命令:SOLVIEW
    選擇要繪制的視口…
    選擇對象:ALL

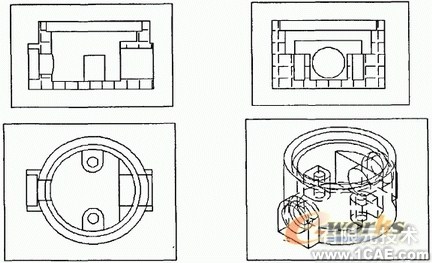

通過SOIDRAW命令在布局空間創建的圖形如圖3 所示。

CAD基于實體的正交視圖創建autocad技術圖片4

圖3 SOIDRAW命令創建的箱體零件圖

通過拾取窗口邊界,單擊鼠標右鍵,選擇"顯示鎖定"→"是"選項,來鎖定窗口,以避免無意中縮放圖紙空間窗口中的圖形。

在主視圖、左視圖處雙擊,分別激活主視圖、左視圖,通過UCS命令創建用戶坐標系,以主視圖、左視圖的視圖平面作為用戶坐標系的XOY 平面。對填充的剖面線進行編輯,選用ANSI31 圖案,比例及角度可根據需要設定。

退出當前視口,在創建的中心線圖層上分別繪制各個視圖的中心線。

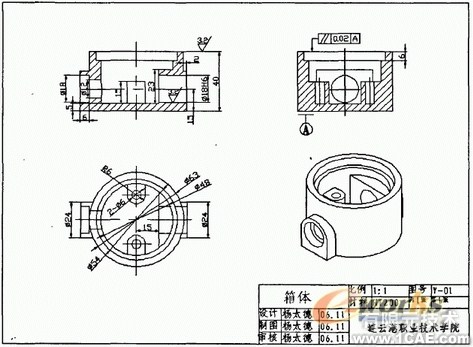

設定尺寸標注樣式,在俯視圖、主視圖、左視圖處雙擊分別激活各個視圖,在相應視圖的DIM層進行尺寸標注。繪制圖框,插入標題欄圖塊,關閉VPORTS 圖層,使布局空間只顯示視圖,矩形視圖外框不再顯示,整理后的箱體零件圖如4所示。

CAD基于實體的正交視圖創建autocad技術圖片5

圖4 箱體零件圖

4 結束語

AutoCAD是Autodesk公司開發的專門用于計算機繪圖設計工作的軟件,自20在紀80年代Autodesk公司推出Autodesk Rl. O以來,由于其具有簡便易學、精確高效等優點,一直深受廣大工程設計人員的青睞。工程領域里的設計繪圖工作,一般都是通過形體分析、線面分析、結構分析等基本方法,運用投影理論進行機械零件的繪圖,工作專業性強,繪圖效率低且容易出錯。通過創建三維實體,由三維實體自動生成正交視圖,既符合產品開發的過程,又能提高繪圖工作效率,這種繪圖方法在工程設計領域值得應用和推廣。
