CAD技術大賽試題:巧用Scale命令

2013-05-11  by:廣州有限元分析、培訓中心-1CAE.COM  來源:仿真在線

原題是這樣的:已知正六邊形的邊長為50,繪制如下的圖形:

其中:正六邊形與正三角形同心;六個圓相鄰兩圓相切,且分別與正六邊形相鄰兩邊相切;正三角形與三個大圓相切,且與三個小圓分別相交與三角形的三個頂點。

此題猛然一看,確實感覺無從下手。但仔細分析一下,如果能夠確定任一組相鄰的大、小圓的位置,一個Array不就迎刃而解了?但是如何確定這一對圓的位置呢?下面我就給大家簡單的概述一下繪圖過程,有興趣的朋友可以自己動手先試一下。

步驟一:任意繪制同心的正六邊形a和正三角形b,邊長任意;此時的a與b并不是最終圖中的正六邊形與正三角形,而是為了確定一組相鄰大、小圓的位置而做的輔助六邊形與三角形。

步驟二:利用三點畫圓(切點—切點—端點)繪制小圓c,再用相切—相切—相切繪制大圓d

步驟三:做大圓d的外切正六邊形e,使得e的一邊CD與正六邊形a的一邊AB重合。

步驟四:這一步也是解此題最為關鍵的一步,巧妙的運用了Scale命令。對多邊形e進行縮放,以D點為基點,將DC參照縮放至DA。 此時,應該說勝利就在眼前了。

步驟五:將最初的輔助六邊形與輔助三角形a與b刪除,然后將圓c與圓d作為一組對象進行環形Array,以縮放后的正六邊形e的中心為陣列的中心點,填充數目為3。

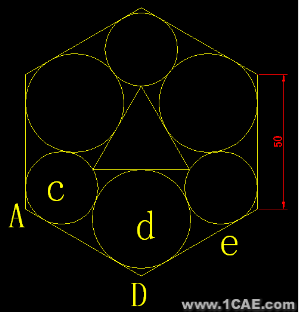

步驟六:以正六邊形e的中心為中心繪制正三角形p,使得p的一邊與圓d相切。最后,整體再Scale,將正六邊形e的邊長AD縮放為50即可。至此,這道題就完整的做完了。

這只是Scale命令一個簡單的應用,在CAD中繪制更為復雜的工程圖的時候,Scale命令的便捷性會體現得更加淋漓盡致。當然,要熟練自如的運用Scale命令,最大限度的發揮Scale的技巧,還得在實踐中不斷總結,挖掘潛力。
