沖模拉延模壓邊力的計算、Autoform設置以及液壓機頂出力計算(僅供參考)

2016-11-11 by:CAE仿真在線來源:互聯網

沖模拉延模壓邊力的計算、Autoform設置以及液壓機頂出力計算

以下言論對不對不知道,僅供參考。
1.關于拉延模壓邊力的理論計算:
一般參考書上公式如下:

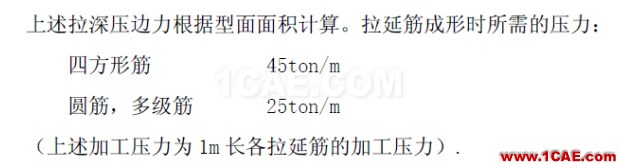

但是這個公式只適用于沒有拉延筋的時候,如果有拉延筋,則應該加上成形拉延筋的力:公式應該是:

或者以下公式:

2.Autoform軟件里拉延筋的相關設置:

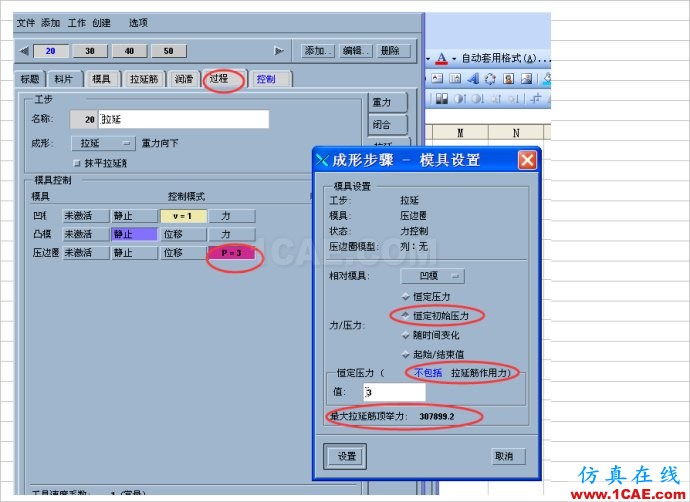

在設置壓邊力時會進入如下界面,

選“恒定初始壓力”時,默認值是3,表示3 Mpa,這個力是沒有包括壓拉延筋的力的(見上面壓邊力的計算公式),

下面的“最大拉延頂舉力”就是成形拉延筋的力(如果有拉延筋)。
當然,這個數值是不容易顯示的,一般情況下顯示“0”,

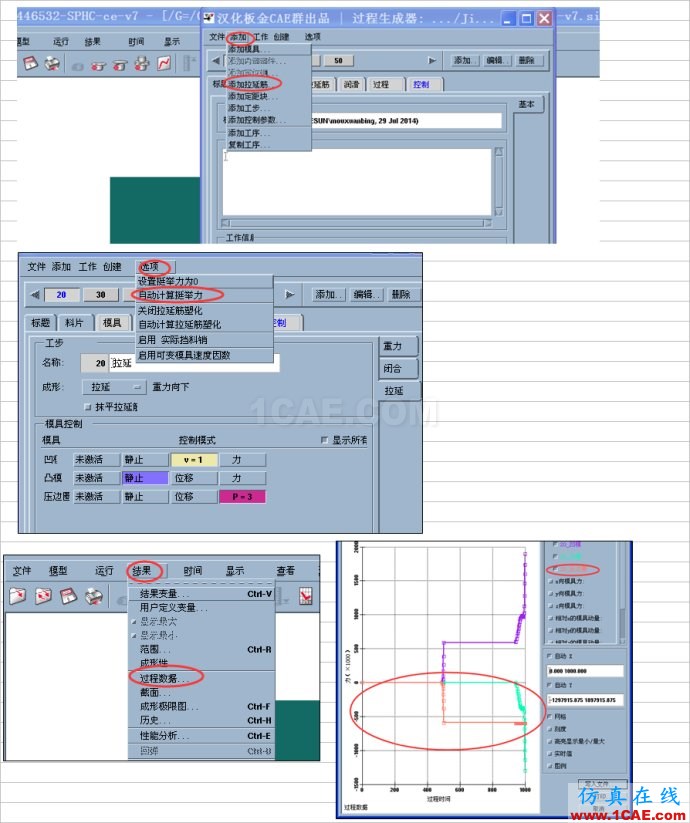

顯示條件:分析時要用“虛擬拉延筋”,再點“選項”---“自動計算挺舉力”,
分析后就能夠顯示“最大拉延頂舉力”數值了。

3.液壓機頂缸力的計算
很多人不知道液壓機頂出缸的1MPa表示多少噸。我認為是這樣的,對不對就不知道了。

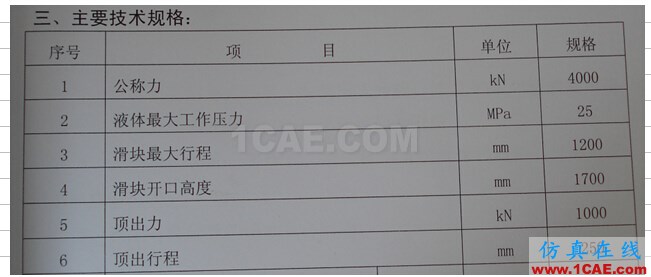

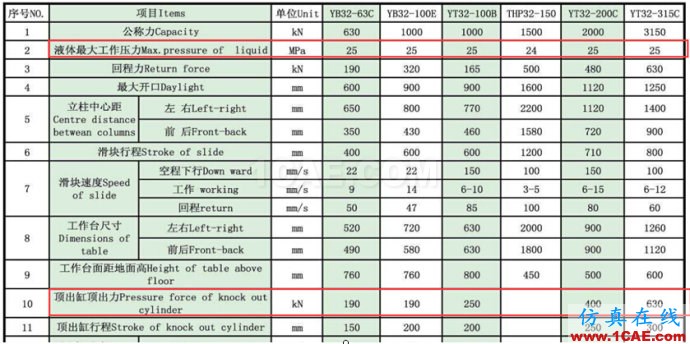

先看下面常見的機床參數(注意看“液體最大工作壓力”和“頂出缸頂出力”)

“液體最大工作壓力”應該表示主缸,也表示頂缸的最大輸出壓強。據說,我國一般都是25MPa,不管液壓機噸位大小。
“頂出缸頂出力”應該表示頂缸最大的輸出力,
所以,頂出缸用了1MPa=頂出缸頂出力/液體最大工作壓力, 例如:YT32-100B的機床,頂出缸1MPa=250/25=10kN=1噸。

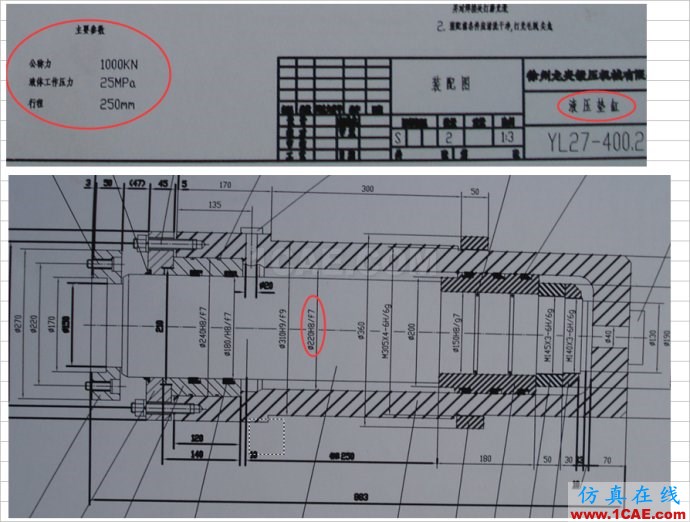

下面以我們廠的YL27-400 液壓機為例,
