autoform材料庫的材料創建方法
一. JSC270D材料性能參數
| JSC270D | σs | σb | k | n | r0 | r45 | r90 |
| 164 | 293 | 592 | 0.28 | 1.865 | 1.686 | 2.192 |
σs:屈服強度(MPa)
σb:抗拉強度(MPa)
K:硬化系數
n:硬化指數
r0、r45、r90:各向異性系數
二.AUTOFORM的材料生成
-
Model/Material generator

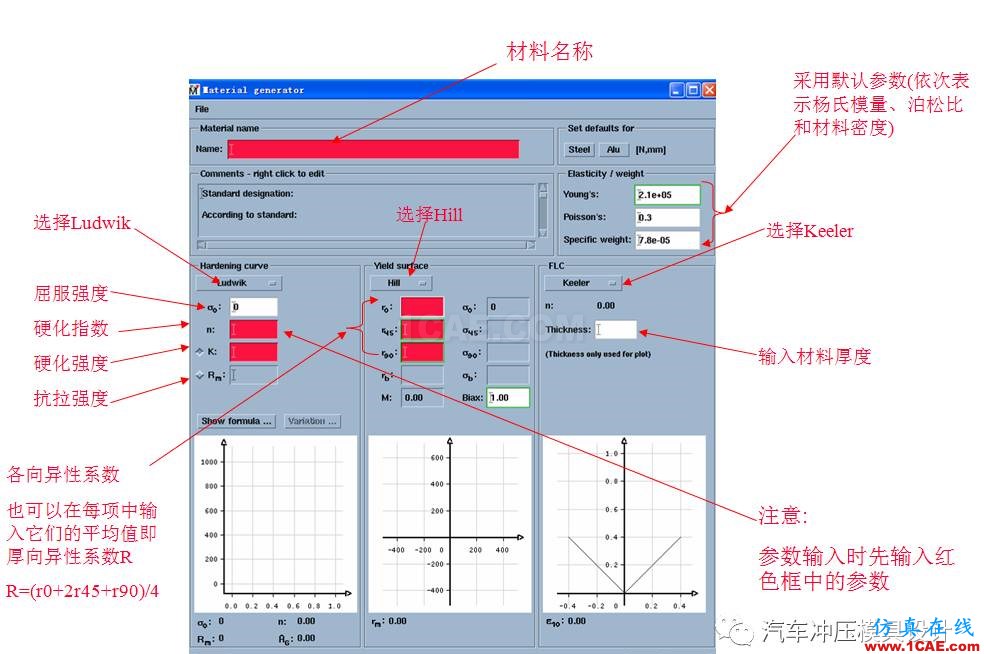

2. Material generator對話框話框

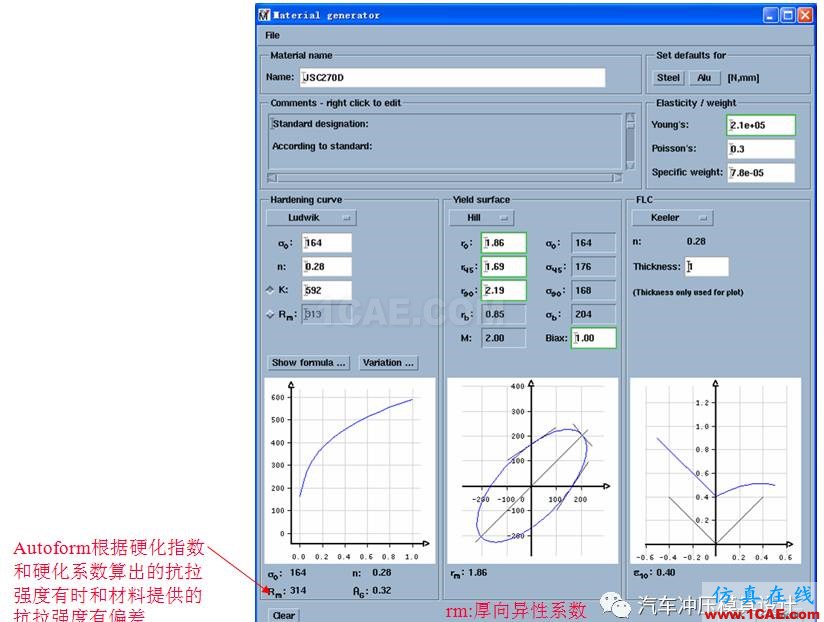

3.參數輸入

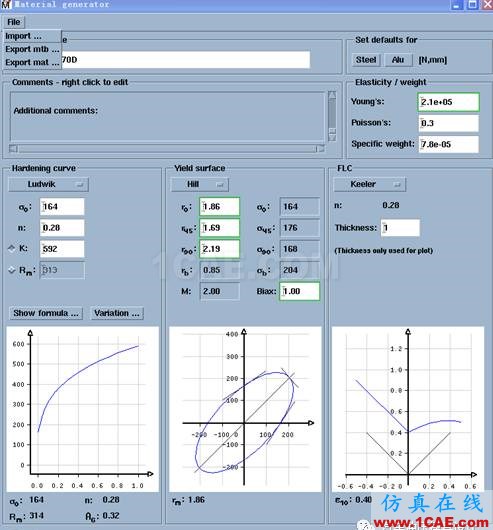

4.保存材料:File/Exportmat…指定保存路徑
Autoform材料參數性能設置
1:高強板的劃分統一定義如下:
屈服強度Ys小于300MPa的按普通板來設置,屈服強度Ys大于等于300MPa以高強度板來設置。
2:針對寶鋼提供的材料參數,現在統一用Average值去設定,見圖1。
3:Hardening curve根據寶鋼提供的參數,用Ludwik選項,見圖2。
4:Yield surface根據寶鋼提供的參數, 用Hill選項。
其中高強度板Biax項設置為1.2(Hill 90),非高強度板Biax項設置為1.0 (Hill 48)。
5:FLC這一項中非高強度板用Keeler選項,高強度板用ArcelorV9選項。
6:考慮FLC曲線位置,現對每個料厚產生對應的*.mtb用于軟件分析,而其他參數保持不變,見圖3。
7:后續如材料或軟件提升,材料庫需討論后同時更新。
