汽車行業是衡量一個國家工業水平的重要標志,隨著經濟全球化和世界市場一體化的加速發展,汽車制造業內部之間的競爭愈加激烈。傳統的串行開發流程存在著設計早期不能全面考慮后續過程的多種要求、上下游工序之間信息交流不及時、開發成本高和時間長等不足,已遠遠不能滿足汽車更新?lián)Q代的要求。同時由于計算數學、計算機技術的迅速發展,以及沖壓成形理論研究的不斷深入,沖壓成形CAE技術已經成熟地作為模型及主斷面檢查、工程化階段工藝分析的主要手段,被廣泛地應用于提高汽車和模具的設計工藝水平,在縮短新車型的開發周期、減少新車型的開發成本等方面,發揮著越來越重要的作用。
CAE從20世紀60年代初在工程上開始應用至今,已經歷了50多年的發展,其理論和算法都已十分成熟。沖壓成形CAE技術在車身開發中的作用主要表現在以下方面:評定沖壓產品的可成形性,通過模擬坯料在沖壓過程中的真實情況,定量地確定缺陷產生的部位,減少模具設計方案的風險;對零部件材料成本和工具成本進行評估;為工藝驗證和快速試模提供模面、毛坯和基本工藝參數,縮短研發周期,降低試模成本。
沖壓成形常用的CAE分析軟件
目前,沖壓成形常用的CAE分析軟件包括AUTOFORM、Dynaform和Pamstamp等。它們能夠?qū)崿F(xiàn)的主要功能包括板料展開、模面設計、網格劃分、條件設置、精確分析、快速分析和結果后處理等。本文采用AUTOFORM軟件進行分析,它是用于板料成形模擬的專用軟件包,將全球眾多汽車制造商和供應商廣泛應用的經驗融入其中,并采取用戶需求驅動的開發策略,保證提供最新的技術,方便地求解工藝及模具設計涉及的復雜板料成形問題。它的顯著特點是:支持Windows和Unix操作系統,提供從產品概念設計直至最后模具設計的完整的解決方案;特別適用于復雜的深拉延和拉延成形模的設計,沖壓工藝和模具設計的驗證,成形參數的優化,材料與潤滑劑消耗的最小化,新板料(如拼焊板和復合板)的評估和優化;快速易用、有效、魯棒(Robust)和可靠;直接由設計師來完成模擬,不需要大的硬件投資及資深模擬分析專家,其高質量的結果能很快用來評估,在縮短產品和模具的開發驗證時間、降低產品開發和模具制作成本以及提高產品質量等方面效果顯著,給企業帶來了明顯的競爭優勢和市場機遇。
左/右后門檻內板拉延過程的計算機仿真
左/右后門檻內板屬于內板件,需經過拉延、修邊沖孔、翻邊整形和沖孔側沖孔分離等工序。該件屬于精度件,在生產過程中,焊接區域常常出現起皺,直接影響焊接質量,且起皺部位易造成兩側回彈及扭曲,后續整形難以校正到位。本文通過應用AUTOFORM軟件可以模擬板料成形的過程,為完善模面設計方案和修模提供依據。
左右后門檻內板起皺部位

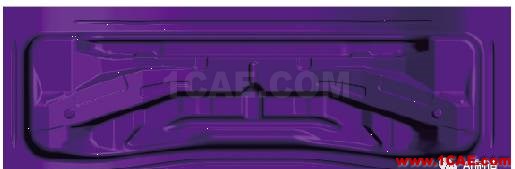

形面的幾何模型
1.初始拉延工藝設計
初始形面設計主要依靠工藝設計人員的豐富經驗完成。它包括產品面、補充面、壓料面和拉延筋。產品面由零件的幾何形狀所決定;補充面、壓料面和拉延筋則是為了使產品面達到成形要求而增加的。
(1)壓料面
復雜造型的產品件,衡量其成形性好壞,不僅要看產品部分是否有充分的塑性變形,而且要看變形的部分是否均勻。產品成形性的好壞很大程度上取決于拉延深度的大小,成形性越好的零件,產品件的剛性越好,且回彈小,有利于后序整形獲得精度更高的產品。壓料面的位置都是根據適當?shù)睦由疃葲Q定的。初步計算左/右后門檻內板的拉延深度為18~117?mm。
(2)補充面
補充面是指從產品面邊緣延伸出來到壓料面的過渡面,補充面的設計要使拉延面盡可能圓滑,有利于材料的流動,有時為了改善材料的流動狀況而增加突出等結構。做補充面前要去掉產品面中的翻邊部分,如有后序整形,可以適當放大產品部分的圓角和補充面的拔模斜度。
(3)凹模圓角
根據工藝人員的經驗,初步設定凹模圓角半徑為10?mm。
(4)拉延筋
拉延筋是為增加拉伸時板料流動阻力而設置在模具的。形狀包括方形拉伸筋和半圓形截面拉伸筋,阻力再大一點的有拉伸坎。它是用來控制和改善材料流動狀況的,初步設計拉延筋半徑為4?mm,高度為5?mm。
2.計算機軟件AUTOFORM仿真
按照初設工藝條件進行仿真計算,板料厚度為1.5?mm,材料為馬鋼的H340LAD+ZF,摩擦系數為0.16。

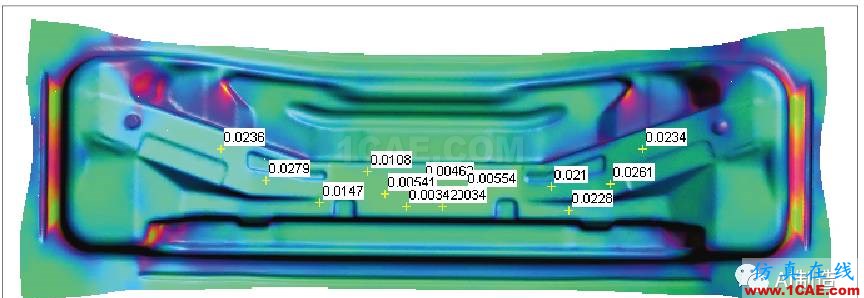

初始條件仿真結果
從CAE模擬結構看,整個模面為兩頭高、中間低,成形過程中兩側向中間趕料,而中間部分造型無法充分吸收材料,從而造成起皺,同時帶來的內應力使得兩側成形難以保證穩定。
3.工藝改進
為消除起皺問題,將零件拼合部分對調,使位置較高部分放在模具中間,并在工藝補充部分增加吸料包,采用全筋,高度為6?mm,從模擬效果來看,大部分形面成形充分,起皺部分未爬到產品件上,現場實物狀態與模擬狀態一致,產品件狀態良好,基本沒有起皺。

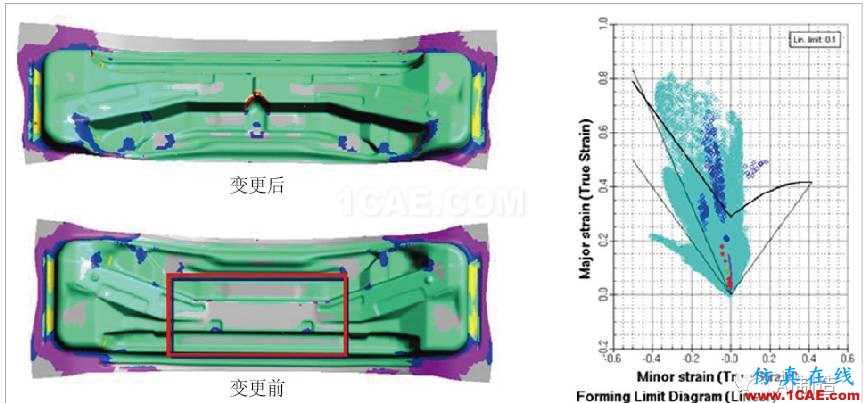

工藝改進后的仿真結果
目前,在國內不隸屬于整車企業的獨立研發中,多數對沖壓成形CAE技術的應用剛剛起步,缺少工藝分析專業人才以及有豐富實際沖壓經驗的相關專家,產品的工藝分析任務通常是外包給模具制造商,在產品更改的問題上缺少數據支持,常常處于被動地地位,不利于企業的長遠發展和品牌樹立。汽車研發機構需要將自身培養和外部引進兩種方式相結合,建設一支既有實際沖壓經驗又懂工藝分析的技術人才隊伍,從而有效地減少?zèng)_壓零件發布后的工程修改,降低設計成本,提高工作效率,提升設計能力,提高顧客滿意度。
