按沖壓加工溫度分為熱沖壓和冷沖壓。前者適合變形抗力高,塑性較差的板料加工;后者則在室溫下進行,是薄板常用的沖壓方法。

板料,模具和設備是沖壓加工三要素。

板料:沖壓用板料的表面和內在性能對沖壓成品的質量影響很大。

對于沖壓材料的要求的6點:

① 厚度精確、均勻。

② 表面光潔,無斑、無疤、無擦傷、無表面裂紋等。防止生成廢品。

③ 屈服強度均勻,無明顯方向性。為了減少造成次品或廢品

④ 均勻延伸率高。為了防止不均勻變形。

⑤ 屈強比低。為了提高彎曲件精度。

⑥ 加工硬化性低。為了防止以后變形

模具:模具的精度和結構直接影響沖壓件的成形和精度。模具制造成本和壽命則是影響沖壓件成本和質量的重要因素。

設備

按傳動結構:手動沖壓機,機械沖床,液壓沖床,氣動沖床,高速機械沖床,數控沖床

按加工精度:普通沖床,精密沖床

按使用范圍:普通沖床,專用沖床

加工特點

1. 沖壓加工的生產效率高,且操作方便,易于實現機械化與自動化。

2. 沖壓的質量穩定,互換性好,具有“一模一樣”的特征。

3. 沖壓的強度和剛度均較高。

4. 沖壓件的成本較低。

現在來看看動圖吧~你會更了解沖壓

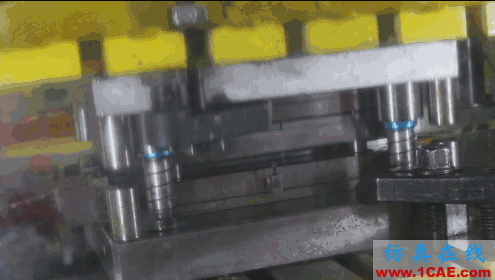

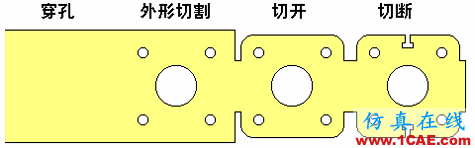

實際上它的手速如此之塊!

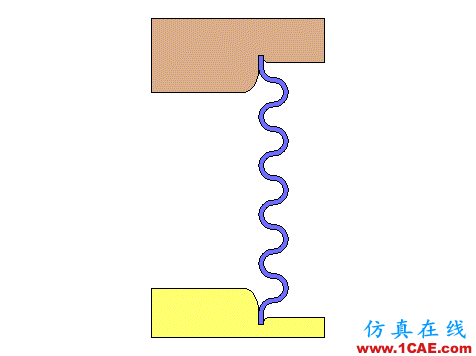

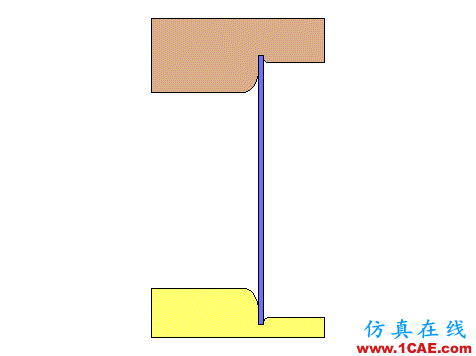

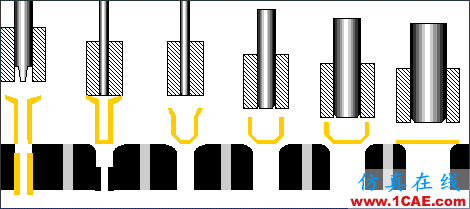

拉伸的過程,為了防止太突然嚇到材料,所以要一點一點的來哦~

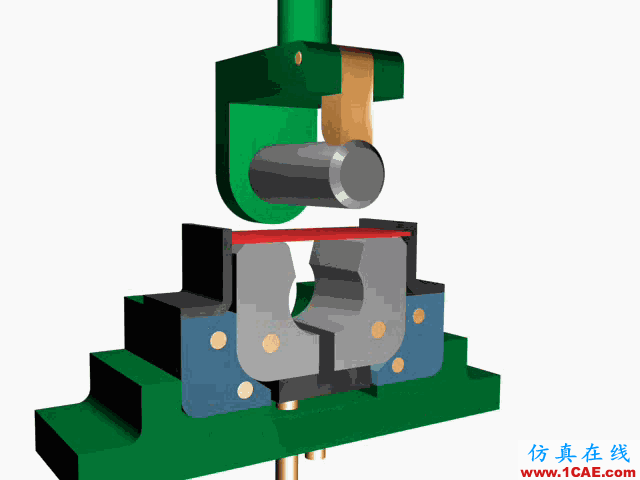

圓形工件就是這么彎折出來的~

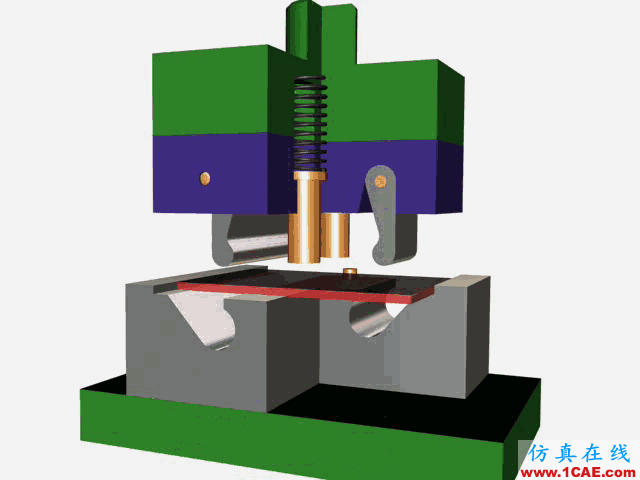

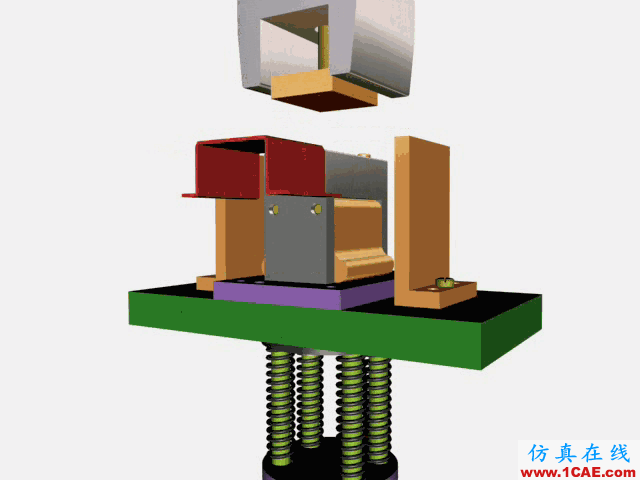

擺件式工件彎折~

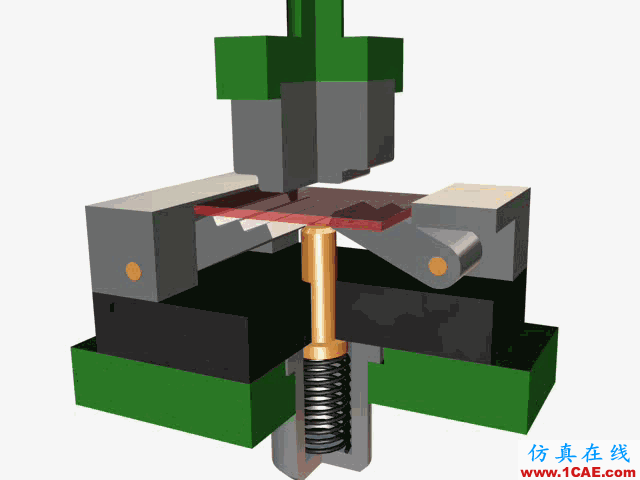

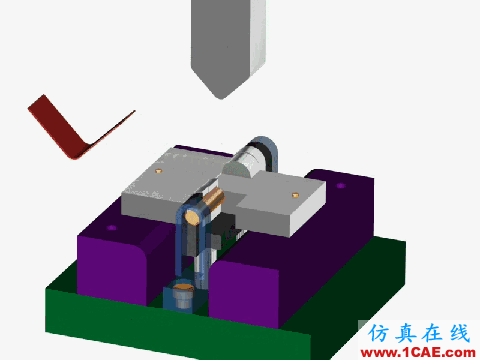

V字形彎折

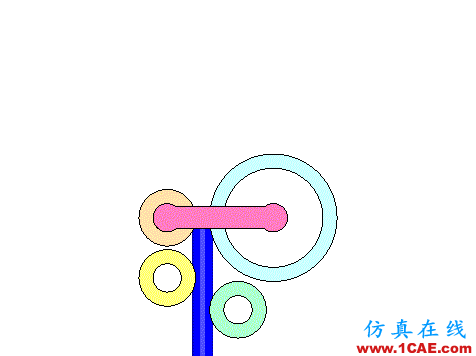

剛才都是板材彎折,那么圓管是如何彎折的呢?

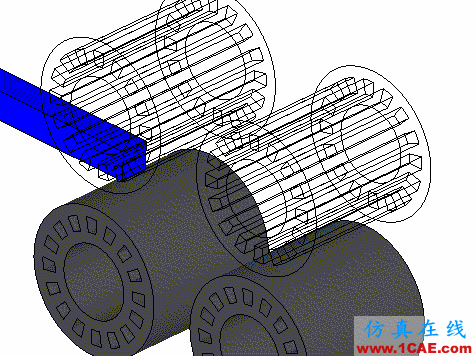

來看看傳說中的軋制是怎么回事~
