ANSYS與LS-DYNA聯合解決薄壁鋼管在軸向沖擊下的屈曲

2013-06-07  by:廣州有限元分析、培訓中心-1CAE.COM  來源:仿真在線

本文以薄壁鋼管在軸向沖擊作用下的屈曲分析為例,介紹在ANSYS/LS-DYNA中進行沖擊動力學分析的方法。ANSYS/LS-DYNA將顯式計算程序LS-DYNA 與ANSYS仿真分析環境有機的結合在一起,可以完成高度非線性的瞬態動力過程的分析。兩者的結合既克服了ANSYS在瞬態動力過程分析方面的弱點,同時也克服了LS-DYNA在建模方面的不方便性,兩者的合并,無疑克服了各自的缺點,同時將兩者的優點保留了下來。

作者: 倪欣    來源: e-works
關鍵字: ansys ls-dyna 薄壁鋼管 屈曲

1 前言
沖擊作用是在建筑樁基施工、金屬加工和動力機械設計等問題中常見的現象,結構在沖擊載荷下的材料強度以及動力響應問題(主要是變形和屈曲問題)一直是一項很重要的動力學研究課題。各種沖擊動力學問題的最基本特征為沖擊物的速度或位移在與結構接觸后的一個極短時間內迅速地改變,沖擊作用的(加載)過程非常短暫。
本文以薄壁鋼管在軸向沖擊作用下的屈曲分析為例,介紹在ANSYS/LS-DYNA中進行沖擊動力學分析的方法。ANSYS/LS-DYNA將顯式計算程序LS-DYNA 與ANSYS仿真分析環境有機的結合在一起,可以完成高度非線性的瞬態動力過程的分析。兩者的結合既克服了ANSYS在瞬態動力過程分析方面的弱點,同時也克服了LS-DYNA在建模方面的不方便性,兩者的合并,無疑克服了各自的缺點,同時將兩者的優點保留了下來。
2 模型建立與數值討論
實際生活中經常使用薄壁鋼管支撐重物用,但是經常會發生這樣的問題:但重物的重量慢慢增加時,薄壁鋼管突然會發生彎曲。這就是所謂的屈曲。一旦結構發生了屈曲,結構已經喪失了穩定性,輕則不能承載重物,重則會危機生命。用理論可以分析簡單的結構屈曲,但是實際生活中的結構太復雜,以至于不能簡單的運用理論進行分析了,必須借助CAE軟件了,因此本文有很大的實用價值。
要分析的問題描述如下:圓鋼管直徑為D=500mm,壁厚t=3mm,長度L=1000mm,一端完全固定,另一端按強制性位移進行加載,使端面在20ms內沿軸向發生500mm的壓縮位移,分析鋼管在整個過程中的變形以及應力分布情況,最后進行一些討論。
在分析中采用SHELL163顯式分析單元,單元變形方法選用Belytschko-Wong方法,這種單元算法比較適合于處理有表面翹曲的大變形問題。材料的密度為7800kg/m3,泊松比為0.27,彈性模量為2.07e11,屈服應力為300MPa,切線模量為1e10。由于鋼管表面在沖擊壓縮過程中,可能會發生表面折疊和自相接觸的現象,因此需要定義接觸,接觸算法采用單面的自動接觸算法ASSC,接觸面的摩擦系數取為0.1。沖擊載荷定義如下:

表1 載荷-時間數組取值

ANSYS與LS-DYNA聯合解決薄壁鋼管在軸向沖擊下的屈曲+項目圖片圖片1

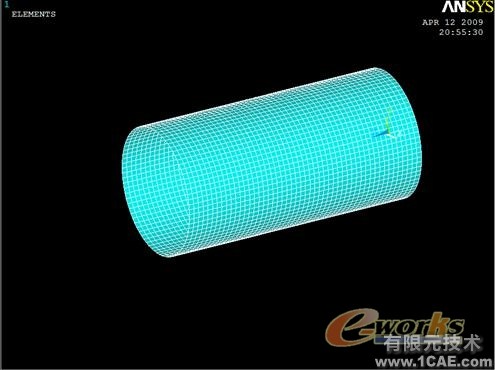

    用ANSYS進行建模,網格好后的模型如圖1。

ANSYS與LS-DYNA聯合解決薄壁鋼管在軸向沖擊下的屈曲+項目圖片圖片2
圖1

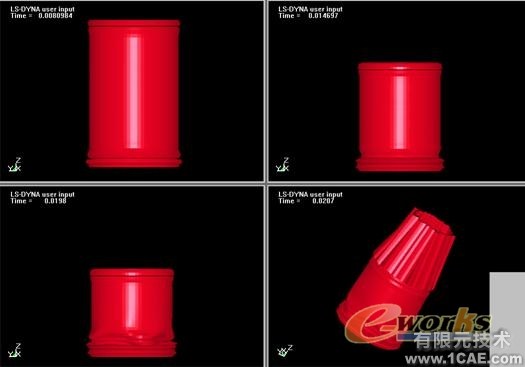

下面動態顯示結構的變形情況,如圖2。從圖中可以清楚地看到,一開始變形主要集中在薄壁鋼管的頂部和底部,從圖3中可以進一步看到一開始變形發生在鋼管的底部,即固定端,隨即變形區域逐漸擴大,慢慢的擴大到頂部。隨著時間推移,底部和頂部的變形越來越大,但是鋼管中部部分基本上沒有發生變形。在卸去沖擊載荷后,即20ms后,薄壁鋼管開始恢復原來的狀態,圖2中的右下圖顯示了20.7ms時的鋼管的變形情況,可見圓形鋼管不可能變到原來的狀態,可見在此沖擊載荷下,薄壁鋼管已經發生塑性變形,故不可能恢復到未加載時的形狀了,相應的情形也可以在后面的圖片中看到。

ANSYS與LS-DYNA聯合解決薄壁鋼管在軸向沖擊下的屈曲+項目圖片圖片3
圖2

ANSYS與LS-DYNA聯合解決薄壁鋼管在軸向沖擊下的屈曲+有限元項目服務資料圖圖片4
圖3

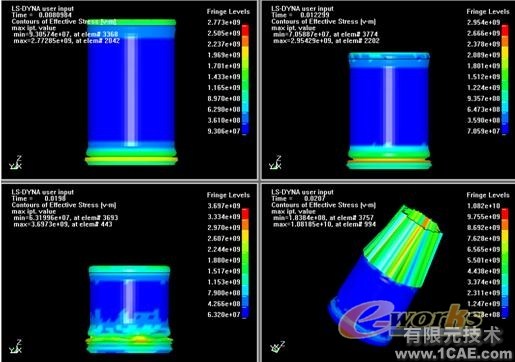

下面動態顯示結構的Von Mises應力分布情況,如圖4。圖中顯示了不同時刻鋼管的應力分布情況。從圖中可以看出,隨著位移載荷的逐漸增大,鋼管中的最大應力也急劇增大,可以看出在這樣的位移載荷下,材料早已經承受不住了,最大應力已經遠遠超過了材料的屈服應力,材料將被完全破壞。還可以看出,在卸載后,鋼管恢復過程中的最大應力居然大大超過了加載過程中的最大應力,所以在卸載后結構更加危險。

ANSYS與LS-DYNA聯合解決薄壁鋼管在軸向沖擊下的屈曲+有限元項目服務資料圖圖片5
圖4

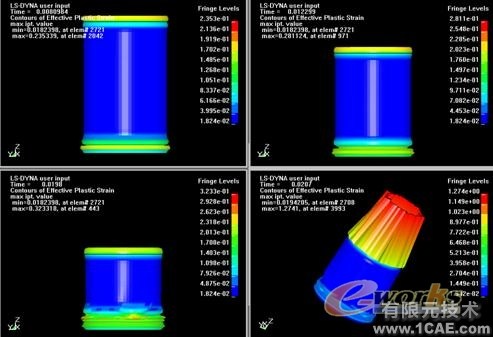

圖5中動態顯示了鋼管的塑性應變的分布情況。從圖中可以看出,系統在加載過程中,頂面和底面將出現幅值很大的塑性應變,而在中間部位,塑性應變很小,接近于0。在卸載后,塑性應變將進一步增大,最大值將發生在鋼管的頂面,所以如果要對鋼管的變形進行控制的話,中間部位可以不用管它,主要解決鋼管頂面和底面的結構即可控制整個模型的變形。

ANSYS與LS-DYNA聯合解決薄壁鋼管在軸向沖擊下的屈曲+有限元項目服務資料圖圖片6
圖5


3 結論
最后,結合本例,談?wù)勗诜治鰶_擊動力學方面的問題應該注意的事項。
(1)注意采用正確的材料分析模型。
(2)對于薄殼單元,注意在計算中應該采用沙漏控制。
(3)在大變形問題中(沖擊動力學主要研究這類問題),可以采用殼單元的自適應網格劃分技術。
(4)在沖擊作用區域,如需對真實的局部應力分布情況進行模擬,則需要?jiǎng)澐窒喈?dāng)細密的單元網格,在非沖擊區域,單元網格可以適當進行放大,而對整個模型不會產生很大的影響。
(5)沿殼單元厚度方向,應采用多個積分點,以得到薄殼厚度方向的應力分布情況。
(6)對于可能發生接觸的界面之間,需定義正確的接觸算法類型以反映實際情況;對于人工判斷可能有困難的地方,建議采用自動接觸算法,程序在計算時將自動進行接觸判斷,這一算法可以用于任何復雜的接觸行為和過程。
(7)在建模過程中,沖擊物材料可采用剛性體,可以加快計算過程,剛性體即使采用很密的單元網格也不是增加計算機的計算時間的。
