電機電磁設計與三維CAD軟件間的接口開發

2013-05-25  by:廣州有限元分析、培訓中心-1CAE.COM  來源:仿真在線

研究了電機電磁設計軟件RMxprt與三維CAD軟件SolidWorks間的接口開發的原理及方法.針對常用的三相異步電機的各種槽形尺寸及其結構型式,采用Visual Basic編程提取電磁計算軟件RMxprt的計算結果中有關的幾何尺寸,并對SolidWorks進行二次開發,自動生成定子、轉子的三維參數化零件.本研究成果是規劃中的電機智能化集成設計平臺的功能之一.

施洪生 滕健 張奕黃 高培慶 來源:萬方數據
關鍵字:三維CAD SolidWorks 電磁設計 接口設備

0引言

電機設計一般由電磁設計和機械結構設計兩部分組成。隨著計算機技術的不斷發展,電機CAD蓬勃興起,在科研、生產中得到了大量應用。國內外出現了大量關于電機CAD的軟件,有電磁計算的,也有基于AutoCAD開發的電機圖形繪制系統。廣州電器科學研究所開發的電機CAD系統,將異步電機電磁設計分析計算程序、電機工程數據庫和繪圖軟件集成為一體,開創了中小型電機CAD集成系統的先河.
隨著三維CAD軟件的迅猛發展,由于其特征建模技術和設計過程的全相關技術的應用,較二維CAD軟件具有更直觀、設計更改更快捷等優勢,必將成為今后CAD軟件二次開發的主流。文獻[4]在SolidWorks中進行二次開發實現了部分電機參數化零件庫的工作,極大地方便了用戶。目前,多數企業的機械結構設計還停留在非參數化的二維軟件AutoCAD上,重復性工作量大,效率非常低,而且容易出錯。因此,建立電機結構的參數化設計和零件庫系統,將大幅度提高設計效率,減輕勞動強度,加快產品的開發周期。
本文論述電磁設計軟件RMxprt和三維CAD軟件SolidWorks的數據傳輸原理,針對電機定轉子沖片的各結構特征實現相應的開發方案,是規劃中的電機智能化集成設計平臺的功能之一。

1軟件簡介

1.1  RMxprt簡介

RMxprt是美國Ansoft公司的旋轉電機設計模塊。Ansoft公司的機電系統設計解決方案提供了完整的設計分析環境,將電磁場、電路和系統工程有機結合,可應用于電力電子和傳動系統及各類電磁設備。 RMxprt能快速計算出旋轉電機的性能指標,設計者可評估各項參數對電機順利運行的重要程度,同時也可讓軟件幫助客戶得到一個優化設計方案。
設計者可單獨使用RMxprt,也可將其與Ansoft的電磁場分析軟件Maxwell,以及電力電子及驅動仿真軟件SIMPLORER一同作為整體設計解決方案。RMxprt可自動為Maxwell產品提供幾何尺寸和求解問題所需定義的數據。設計者可在Maxwell中對電機作更進一步研究,從而獲得更詳細的電機性能特性。此外,RMxprt能自動產生一個狀態空間模型,設計者可直接將這個模型導人SIMPLORER中。聯合RMxprt和SIMPLORER,可使用戶根據特定的電機調節系統控制參數,從而保證電機按照指定方式運行于設計系統中。

1.2  SolidWorks簡介

SolidsWorks軟件是通用的三維CAD系統,它以參數化和特征建模技術,為技術人員提供了良好的設計環境。該軟件操作簡單,功能強大,容易上手,得到了業界廣大工程師的一致認可。SolidWorks,提供了VC,VB等多種開發環境和豐富的API函數庫。但是對于特定專業的一些特殊要求,利用SolidWorks,現有的功能模塊還不能實現,所以有必要對其進行二次開發。

2開發原理

2.1概述

電機設計軟件RMxprt的完整方案保存在后綴為.res的文件中。它是一個文本文件,其中包含電機許多重要的幾何參數,如定轉子沖片的槽形數據、內外徑、槽數、通風孔數據等。根據這些幾何參數,可基本確定定轉子沖片的形狀和尺寸。
通過VB的文件和字符串處理技術,將文本文件中相關的定子、轉子槽形,以及內、外徑等尺寸數據提取出來,進行尺寸的處理,如尺寸的分析、單位的統一等。然后使用SolidWorks二次開發工具VB,獲得SolidWorks的API應用程序接口的控制,就可將數據讀取到SolidWorks中,進行零件尺寸的修改;并根據需要進行槽的陣列、通風孔的壓縮與否、記號槽和鍵槽的定制等功能,重新建立三維實體模型,自動生成所需的零件模型,無需人為干預。

2.2形狀分析

電機定轉子沖片的結構一般由呈圓周均布的槽形,中間有孔,附加有鍵槽、定位槽、記號槽、通風孔等細小結構組成。這些結構基本上都已經標準化了,異步電機中常用的僅有限的幾種。

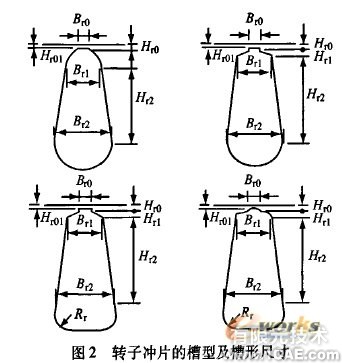

RMxprt中支持的定轉子槽型如圖1、圖2所示。決定定子槽型尺寸的參數有Hs0、Hs1、Hs2、Bs0、Bs1、Bs2、Rs;決定轉子槽型尺寸的參數有Hr0、Hr1、Hr2、Br0、Br1、Br2、Rr.

電機電磁設計與三維CAD軟件間的接口開發+有限元仿真分析相關圖片圖片1

2. 3不同特征的生成方法


電機電磁設計與三維CAD軟件間的接口開發+有限元仿真分析相關圖片圖片2


在電機設計中,定轉子沖片幾乎大同小異,變化的是槽的類型和數量、通風孔的有無、記號槽及定位槽的形狀和個數等。SolidWorks是參數化的系統,通過VB編程可以獲得零件的每一個尺寸并可以修改。針對這些不同的特征,在SolidWorks。二次開發中可分別有不同的實現方法。歸納如下:
    (1)槽形、內外徑等基本尺寸可以放在事先建立的零件模板文件中,圓周陣列根據輸人的數據白動完成;
    (2)鍵槽、記號槽、定位槽等細小結構可通過自定義的方式新建;
    (3)通風孔的有無,可由特征的壓縮與否實現,再根據輸人的數據自動完成圓周陣列。

3軟件的具體實現及結果

3.1數據提取及處理

RMxprt的結果文件是一個格式化的文本文件,所需的幾何信息在某行中的位置是確定的。VB中通過ReadLine ,Left, Right , Trim等字符串處理函數,可提取出需要的數據。需要注意尺寸的單位是"inch"還是"mm",并做到統一。

3. 2  VB與SolidWorks的連接

在利用VB對SolidWorks進行二次開發時,首先要建立VB與SolidWorks的連接,創建一個SolidWorks的應用對象,格式如下:
    Dim swApp As Object
    Set swap=Create0bject
    ("S1dWorks. Application")
通過這個函數,就可以打開SolidWorks接口,調用它的API函數。

3. 3操作對象的選擇

操作對象的選擇是在使用SolidWorks二次開發時用得最多的一個命令。有很多命令在使用時都要先選擇操作對象如尺寸、特征等。選擇指定對象的方法通過SelectByID命令實現。它有許多參數,具體含義可見SolidWorks的在線幫助文檔及參數。

3. 4尺寸值的修改

選中的尺寸可通過語句:Dimension. Systemvalue=新值(單位:m)來改變尺寸的數值。

3. 5通風孔有無的處理

在轉子沖片中,一般有多個呈圓周排列的通風孔,但也有不帶的,由需要決定。在模板文件中已經建立了通風孔的有關數據,若用戶不需要通風孔,程序中將使用壓縮命令EditSuppress2,將已有的通風孔壓縮處理;反之,則可根據通風孔的個數在程序中自動完成圓周陣列操作。

3.6 特征陣列的處理

定子、轉子都有很多個形狀相同的槽,相對軸心沿圓周均布。槽形尺寸修改完成后,就需要進行特征槽的圓周陣列。FeatureCircularPattern命令可實現以所選特征、指定的軸和陣列個數等為參數完成圓周陣列。

3.7結果

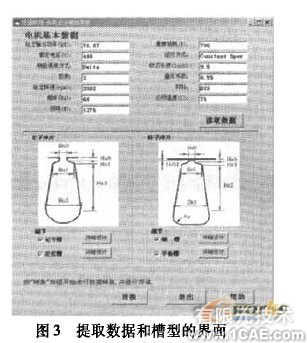

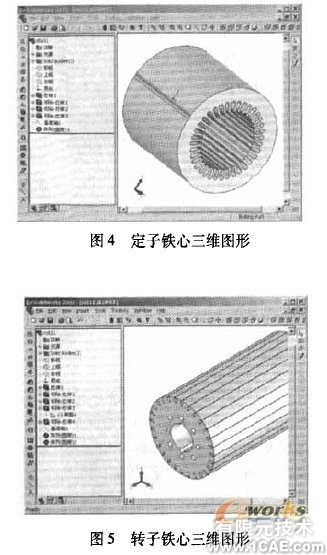

圖3是軟件的一個界面,包括從文本文件中提取數據和槽型,以及一些細節的定制等。圖4和圖5為通過程序自動生成的定轉子的沖片模型,其中軸向尺寸為RMxprt結果中的鐵心長度,而不是沖片的實際厚度。另外,為簡單起見,只簡單考慮鐵心的直槽。

電機電磁設計與三維CAD軟件間的接口開發+有限元仿真分析相關圖片圖片3

電機電磁設計與三維CAD軟件間的接口開發+有限元項目服務資料圖圖片4

4結語

本文初步實現了電機電磁設計軟件RMxprt與三維CAD軟件SolidWorks間的自動連接,采用VB對SolidWorks,進行二次開發,可從電磁設計的結果中提取所需的定轉子沖片的幾何數據,自動生成定轉子的三維實體;并根據不同的結構特征提出了相應的實現方法。
本文所作的工作是規劃中的電機智能化設計平臺的初步成果。以后將逐步進行電機常用零部件的參數化開發,最終實現電機電磁計算、結構設計、自動繪圖的集成?;谶@樣的設想,逐步實現電機設計的集成化、自動化、智能化。

【參考文獻】
[1]關恩祿.計算機輔助電機設計[M].北京:機械工業出版社,1990.
[2]葉云岳,林友仰,計算機輔助電機優化設計與制造[M]浙江:浙江大學出版社,1998.
[3]方瑞明,胡虔生.基于網絡的電機設計集成平臺研究[J].東南大學學報(自然科學版),2001,31(5);1-4,
[4]母果姿,葉云岳.基于SolidWorks的電機三維CAD系統的開發[J].機電工程,2005,22 (5) :1-4.
[5]江洪,李仲興,邢啟恩.SolidWorks 2003二次開發基礎與實例教程[M].北京:電子工業出版社,2003.
