SolidWorks的粉末冶金成形模CAD系統的開發

2013-06-02 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

本文詳細研究了以SolidWorks為開發平臺的二次開發方法,并依據一般的CAD開發技術,具體針對粉末冶金拉下式成形模的特點,開發了一套智能化CAD系統。該系統能較好地鋪助粉末冶金模具設計人員進行產品建模,工藝設計,模具結構設計以及零件設計。詳細研究并總結了拉下式成形模的傳統手工設計方法;詳細分析了拉下式成模CAD系統所要實現的功能,并以IDEF0方法建立整個CAD系統的功能模型。總結歸納了粉末冶金模具設計知識的類型,并詳述了其不同的計算機處理方法;敘述了系統中用VB對SolidWorks進行二次開發的方法;詳細總結了SolidWorks的參數化設計方法。

彭波;吳慶定;楊岳;胡澤豪來源:CAD/CAM與制造業信息化

關鍵字:粉末冶金標準件庫拉下式成形模

一、引言

目前,三維CAD軟件在機械設計、制造等各個領域的應用已越來越普及,而且在各種CAD軟件基礎上進行的二次開發更是不勝枚舉,雖然計算機輔助設計的專業軟件已遍布沖壓、鍛造、注塑、建筑、裝飾等諸多行業,但是粉末冶金模具卻較少有專業CAD系統涉足。由于粉末冶金零件制造工藝的特殊性,其工裝(模具、夾具、量具等)更具有特殊性,根據粉末冶金專業特點開發一套符合自身要求的智能化模具CAD系統,不僅可把廣大粉末冶金設計技術人員從繁雜的重復勞動中解脫出來,更可縮短粉末冶金制品的開發周期,提高其設計制造水平,從而使粉末冶金行業的整體勞動生產率得到提高。

二、SolidWorks及其參數化設計方法簡介

SolidWorks是一套應用在Windows系統下的3D實體模型構建軟件,與眾多三維CAD軟件比較,它的三維設計功能強大,界面友好,能讓使用者以簡單的操作方式進行高效的產品設計,其提供的基于特征選型的參數化造型功能更是為開發者提供了良好的開發環境。

三維模型的參數化設計是通過改動圖形的某一部分或某幾部分的尺寸,或修改已定義好的零件參數,自動完成對圖形中相關部分的改動,從而實現對圖形的驅動。它以約束造型為核心,以尺寸驅動為特征。在SolidWorks中實現參數化設計的方法歸納起來有兩大類:

(1)利用SolidWorks軟件本身提供的參數化造型方法。包括方程式驅動、系列零件設計表、配置、庫特征這些功能。

(2)利用SolidWorks提供的API函數進行二次開發。SolidWorks提供了豐富的API函數用以二次開發,任何支持OLE(對象的鏈接與嵌入)和COM(組件對象模型)的編程語言都可以作為SolidWorks的開發工具。SolidWorks二次開發分兩種,一種是基于自動化技術的,此種技術只能開發EXE形式的程序;另一種開發是基于COM的,這種技術可以使用最多的SolidWorks API(運用程序界面)。SolidWorks的二次開發工具較多,比如VC、VB、Delphi、VBA等,開發者可以根據自身的條件、工具的特點,選擇一種合適的開發工具。開發者通過編程建立用戶界面,接受用戶的參數輸入與指令輸入,通過API函數實現零件造型、尺寸驅動等一系列自動化工作,使用一種交互的、程序的方式實現參數化設計。

比較而言,第一類方式簡單易行,無需編寫代碼,但自動化程度不高,對于大量零件設計的管理不便。第二類方式建立了交互式用戶界面,用專用數據庫管理軟件管理數據,通過出錯處理和輸入數據合法性校驗能有效保證參數化驅動的穩定可靠,并能建立符合專業人員設計習慣的界面,以方便專業人員使用。
因此,本CAD系統綜合以上兩類方法,采用Visual Basic 6.0作為開發工具,用Access2003作為設計參數數據庫管理工具,以SolidWorks2004為平臺進行二次開發。

三、系統總體設計

計算機輔助設計(CAD)的功能在于能協助工程技術人員完成產品設計各階段的工作。本系統主要是針對粉末冶金拉下式成形模的輔助設計,仔細分析拉下式成形模的傳統設計過程,可以發現,對于同種類型壓坯的模具,在設計過程中有許多雷同之處,即使不同類型壓坯的模具設計也有共用的部分,比如壓坯件工藝分析準則、成形零件尺寸計算公式、通用零件(如模架)的選用、各種強度校核與壓力計算公式等,如能將這些設計過程中的通用部分程序化、規程化,讓設計人員只是簡單地輸入?yún)?shù)和選擇參數,交由計算機完成一些重復的工作,便能大大減輕設計人員的重復勞動,提高設計效率,達到計算機輔助設計的目的。值得特別注意的是,對于那些受現場工藝條件影響較大的參數(如成形陰模的型腔尺寸),必須作人工干預處理。其方法是采用交互式對話方式直接在設計平臺中修正,這就使得設計系統的靈活性大大增強。

總之,通過分析粉末冶金拉下式成形模傳統手工設計流程,可將其中具有固定設計流程的部分提取出來,轉變?yōu)橛嬎銠C能自動完成其設計過程的模塊,而不能通用的設計流程的部分采用交互方式在三維環境下進行人工交互設計。本系統主要針對五類其本類型的壓坯進行模具設計,系統總體結構如圖1所示。

本系統共分工藝分析模塊,計算模塊,零件設計模塊,模具結構設計模塊,繪圖模塊幾部分。模塊獨立編程,模塊之間通過參數數據連接,并編制相應的數據校驗接口,保證數據的一致性和正確性。圖中單箭頭表示數據流向以及數據調用,雙向箭頭表示關聯設計。

SolidWorks的粉末冶金成形模CAD系統的開發+有限元仿真分析相關圖片圖片1
圖1 系統總體結構

四、系統實現關鍵技術

1.標準件庫建立及參數化設計

建立模具零件和結構的通用化和系列化的圖形庫,對提高模具結構的零件設計效率起著至關重要的作用。盡管目前粉末冶金模具設計還沒有一個統一的國家標準,但通用化、標準化無疑是粉末冶金模具發展的方向。本系統將拉下式成形模中的常用零件(如上模板、陰模板、導柱、導套等)列為標準件。標準件事先建立模型庫,所謂模型庫,顧名思義就是某種樣式的模型,只有形狀而未賦予具體尺寸參數。分別在SolidWorks中將標準件做成三維零件模型,將其存儲于模型庫中,并把相關尺寸參數系列用Access存儲于尺寸參數庫中。通過SolidWorks API 的調用和提取函數直接將尺寸參數賦給模型,如此一來,不但代碼量小,而且程序也穩定可靠。這樣,三維造型工作就由編制繁雜的API函數程序轉變?yōu)槟Ｐ蛶斓慕?雖然建立過程需要花一定的時間,但模型庫一旦建立完備,后續編程工作就變得簡單輕松。

采用Visual Basic編制參數化設計界面,并調用SolidWorks提供的API函數,將通用零件的尺寸參數傳遞到模型庫中的相關尺寸,即可完成通用零件的三維參數化設計。模具通用零件參數化設計示例如圖2所示,輸入壓件外徑尺寸,則能在SolidWorks中生成已定義好的模臺板標準件。

SolidWorks的粉末冶金成形模CAD系統的開發+有限元仿真分析相關圖片圖片2

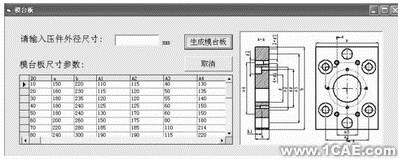

圖2 模臺板標準件參數化

2.模具結構設計

模具的裝配結構設計比較復雜,涉及很多零件以及裝配關系。筆者認為有兩條思路來進行設計:第一,將整個裝配體做成一個模型,裝配體中的零件均在SolidWorks中采用自頂向下的方式進行裝配建模,零件之間關聯特征,這意味著當修改一個零件的尺寸時,其他零件與其相關聯的特征尺寸也會做相應變動,達到一種聯動修改的效果。這樣的話,一旦建立好針對某一形狀壓坯的裝配體模型,那對于此類形狀的壓坯,只需輸入尺寸參數,其相應的裝配體模型便能自動生成。這種方法雖然效率很高,但其明顯的缺點就是不夠靈活。一種形狀的壓坯對應一種裝配模型,對應的模型庫容量自然會相當大,而且成形零件的連接方式、緊固件類型均已固定,不能選擇。

基于以上不足,提出第二種思路,將裝配體細分為幾個子裝配體。子裝配體仍采用特征關聯的建模方式。從拉下式成形模裝配體特征不難看出,它實際上是一種板桿柱組合體(組成部分包括上模板、承壓板、陰模板、芯棒板、拉桿、導柱等)。因此可將各模板和與其相配合的零件做成子裝配體模型存儲于模型庫中,這種子裝配模型存儲的就是連接方式,可事先存儲很多種連接方式,當設計時會彈出選擇對話框,供用戶選擇連接方式,并且結構設計的每一步過程中都會與計算模塊交換數據,保證成形零件的配合關系,當用戶選擇定制完所有子裝配體,則可以在主裝配體環境中人工拼裝,在拼裝的過程中能發現干涉或是設計不滿意的地方,則可以重新選擇或直接修改,由于子裝配體采用特征聯動建模,因此修改成形零件尺寸均不會改變連接方式。采用第二種思路進行模具裝配結構設計大大地增加了靈活性,減少了模型存儲量,并且易于交互修改,因此,本CAD系統采用了這種方式。

3.設計計算公式的程序化

在模具設計過程中,有大量的計算公式,將這些公式分類整理并進行程序設計,每個計算過程以函數的形式存儲于VB源代碼模塊中,從而構建公式庫,在設計過程中只需設計人員輸入相關參數,計算過程交由計算機處理,有效地簡化了設計人員的設計過程,實現了設計計算的自動化。

4.知識庫的構建

工藝分析等設計步驟具有一定的靈活性,沒有固定的公式和原則,并且很大程度上依賴于設計人員的經驗和一些根據經驗得出的近似公式。筆者查閱相關資料整理成電子文檔,存入知識庫,供設計人員使用系統時隨時調用,以備參考。在設計過程中的一些經驗積累可以隨時更新入庫,不斷擴充知識庫的參考價值。

五、運行實例

下面以Ⅰ類壓坯模具設計的設計為例演示本系統的運行情況。

第一步:開啟主界面,選擇壓坯類型,如圖3所示(在此選Ⅰ類);

第二步:輸入初始參數(包括壓坯尺寸參數、村料性能參數、相關系數等),如圖4所示;

SolidWorks的粉末冶金成形模CAD系統的開發+有限元仿真分析相關圖片圖片3

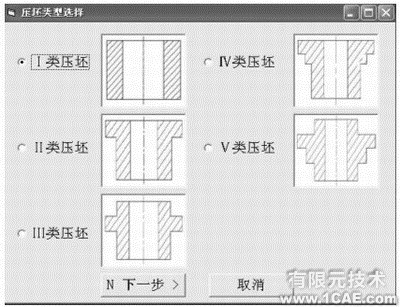

圖3 “壓坯類型選擇”對話框

SolidWorks的粉末冶金成形模CAD系統的開發+有限元仿真分析相關圖片圖片4

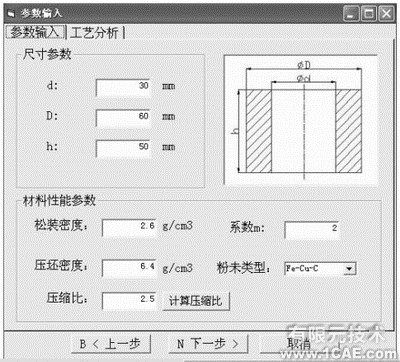

圖4 “參數輸入”對話框

第三步:進行工藝分析,調用相應設計知識庫,如果工藝參數不合理,則返回第二步;

第四步:進行相關計算,包括模具尺寸計算、壓力計算、壓力校核以及壓機選擇等。此結果數據作為模具參數化設計的基本依據,在后續步驟可交互修改直至滿意,如圖5所示;

SolidWorks的粉末冶金成形模CAD系統的開發+有限元仿真分析相關圖片圖片5

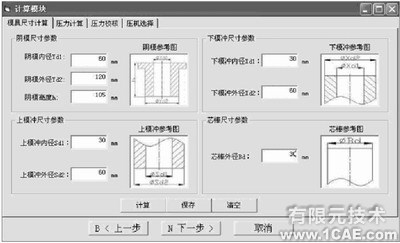

圖5 “計算模塊”對話框

第五步:模具結構設計。選擇成形零件結構,選擇各子裝配體連接方式等,如圖6所示。系統將根據前述步驟計算結果數據傳遞給相關驅動尺寸,進行尺寸選定,然后進入SolidWorks主裝配環境,同時調用自定義標準件庫、模型庫以及SolidWorks自帶標準件庫,以備在總裝配體環境中進行零件拼裝;

SolidWorks的粉末冶金成形模CAD系統的開發+應用技術圖片圖片6

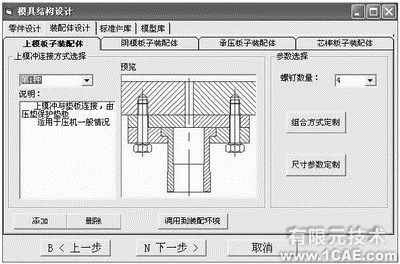

圖6 “模具結構設計”對話框

第六步:裝配設計。在裝配體模塊下采用交互的方式完成拼裝。采用全關聯模式,對裝配體中的修改都將直接影響相關零件,用戶可以在各零件窗口以及裝配體窗口間相互切換,對比修改,將選定的各個子部件裝配起來,總裝過程如圖7所示;

SolidWorks的粉末冶金成形模CAD系統的開發+應用技術圖片圖片7

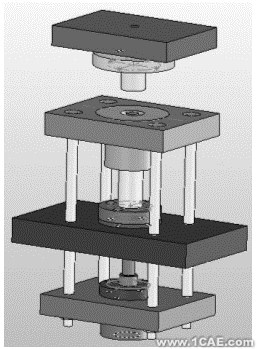

圖7 模具裝配設計

第七步:根據生成的總裝配體生成裝配圖以及各零件圖。

六、結束語

三維CAD軟件在機械各領域的應用已越來越普及,這極大地提高了機械設計的效率和合理性,而在此基礎上針對不同專業領域進行的有專業特點的二次開發能更進一步地提高設計人員的工作效率,縮短開發周期。經過實踐,證明CAD技術能在粉末冶金模具設計領域得以應用。一個完善的CAD系統將能很好地輔助工程人員進行工作設計,粉末冶金模具種類繁多,如能更進一步針對其他種類模具開發相應的CAD系統模塊,則將能使本系統更加完備。
