hypermesh與abaqus接口連接經典實例

2016-10-18 by:CAE仿真在線來源:互聯網

模型中考慮了材料、幾何的非線性、接觸和Tie連接,所有設置都在HM中完成,輸出inp文件后可以直接在Abaqus中計算。

再加一些步驟說明:

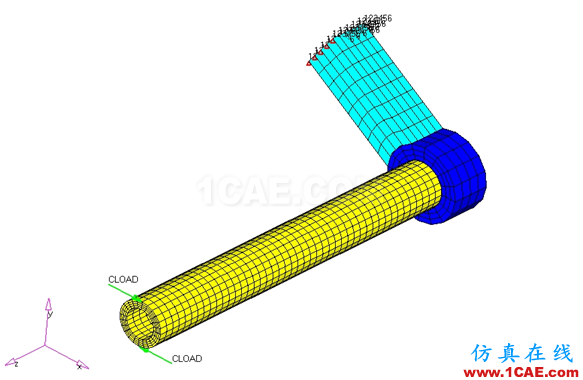

問題描述:如下圖所示模型,模型整體分為三部分,黃色的tube、深藍色的holder和淺藍色的welded_part。其中tube和holder部分屬于接觸,而holder和welded_part兩部分的連接屬于焊接,這里采用Abaqus中的Tie連接方式。最后固定welded_part的一端,而在tube的一端施加一個扭矩,為了保證不發生剛體位移,在tube的另一端施加一個止推的約束。

定義ABAQUS模板:

在Geom頁面上選擇user prof…,從彈出菜單中選擇ABAQUS,然后選擇Standard 3D。

為保證問題具有一般性,對上述模型劃分的網格在連接的部分均保證網格不對齊,在寬度和圓周上均采用了不同的網格密度。

單元類型的設置:

因?yàn)樯婕敖佑|問題,所以模型中的實體單元均采用Abaqus中的C3D8R減縮積分單元,單元類型的選擇請參考Abaqus使用手冊。在HyperMesh中改變單元類型的步驟如下:

1.在1D、2D和3D的任何一個頁面中點擊elem types。

2.選擇2d&3d子面板,根據單元的結構選擇單元類型,在這個例子中點擊hex8,從彈出菜單中選擇C3D8R。

3.選中要更新單元類型的單元,這里選擇by collector(選擇所有三個comps)。

4.點擊update。

5.如果需要察看現有任意一個單元的類型,在永久菜單上點擊card,將操作對象設為elem,選擇單元后點擊edit。就可以看到單元的類型。

材料的設定:

材料非線性的考慮,為了簡化問題,所有三個部分均采用相同材料steel。在HyperMesh中的設置過程如下:

1.在collector面板中選擇create子面板。

2.將選擇開關設為mats,將名稱設為steel,對其采用ABAQUS_MATERIAL的card image。

3.點擊create/edit。(對已有的模型可以在card image子面板中使用edit來察看相應的mats。)

4.在下層菜單中選擇要考慮的參數,必要時拖動左邊的滾動條。在這個例子中選擇Density、Elastic和Plastic三個選項。

5.可以看到在上層菜單中出現了上述三個選項的輸入框,在這里可以為其輸入數值。

6.在Density(1)中輸入7.83E-9(采用ton-mm-s的單位制)。

7.在E(1)和NU(1)中分別輸入2.07E5和0.3。如果需要改變Elastic的類型,可以在下層菜單中點擊TYPE的選擇開關來設置,這里選擇ISOTROPIC。

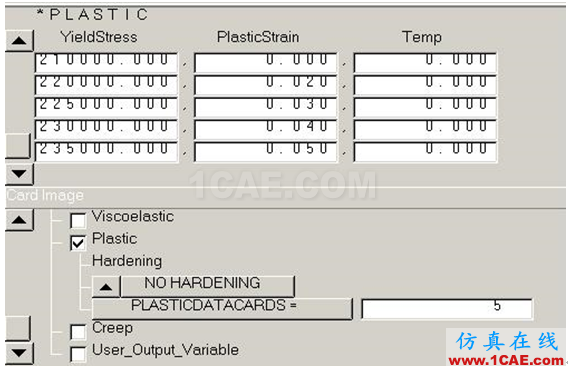

8.利用表格輸入塑性材料的屈服應力和塑性應變曲線。表格的行數可以在下層菜單中的PLASTICDATACARDS中輸入,這里設為5。由于不考慮材料硬化,在下層菜單中的Hardening中選擇NO HARDENING。

9.由于第八步的設置,在上層菜單中的PLASTIC下面出現了一個五行的表格,在其中填入相應的曲線數值,這里采用的數值是隨意選擇的,僅供參考。注意所有屈服應力的數值必須大于0,塑性應變的第一行數值必須為0(由Abaqus規定)。

10.點擊return確認上述設置。

定義接觸

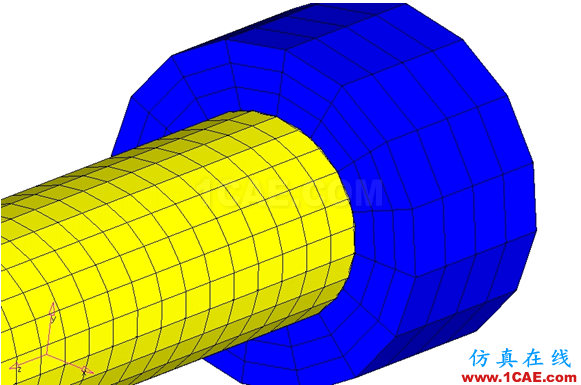

定義tube和holder之間的接觸,如圖所示,holder部分網格較粗,設定其內環表面為主面,tube部分網格較細,設定其為從面。

設定過程如下:

1.在宏菜單上點擊Abaqus進入ABAQUS的宏菜單。

2.點擊Contact Manager。在當前模型中的所有接觸和Tie連接的內容都可以在這里通過Edit…來察看和修改。接下來的教程用來指導接觸對的創建過程。

3.在ABAQUS Contact Manager的彈出菜單中選擇Surface子菜單,定義接觸面。首先定義主面master,然后定義從面slave。

4.在HyperMesh的主窗口中使用永久菜單上的disp面板只顯示holder部分的網格。

5.點擊New…。在彈出菜單中輸入名稱master,選擇Element based,選擇一個顏色后,點擊create。

6.因?yàn)榻佑|面master是holder部分的內表面,而holder是3D實體單元,所以接觸面應當選擇實體單元的外表面。所以在Define Surface for:中選擇,3D Solid, gasket。

7.在Select Elements:下面點擊Element,通過by collector方式選擇holder的所有單元。點擊proceed。

8.在Select faces by:下面選擇Nodes on face模式。

9.點擊Nodes。在holder內環表面的任意一個單元外表面上選擇三個節點。點擊proceed。

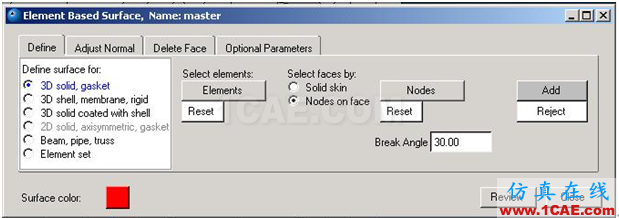

10.現在Contact Manager如下圖所示。

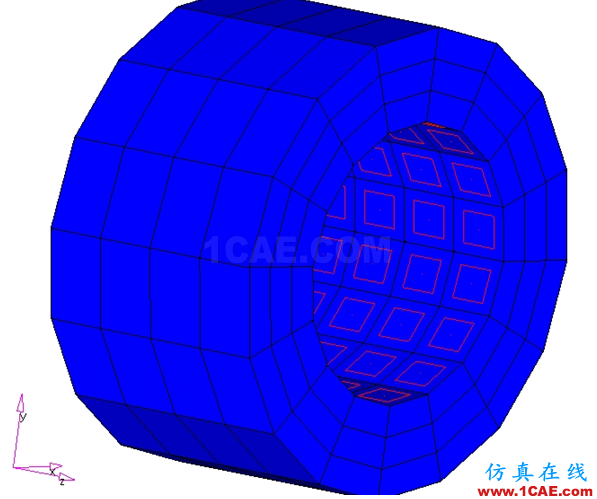

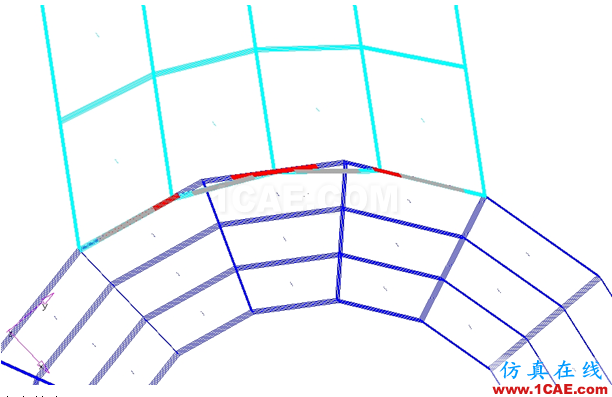

11.點擊Add。現在master這個接觸面如下圖所示。

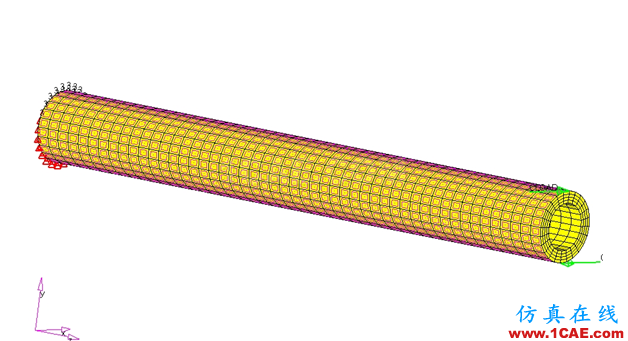

12.重復上述步驟4-11,完成接觸面slave的創建。選擇tube部件的外表面。選擇后的結果如下頁圖所示。

13.定義好接觸面以后,接下來定義接觸面之間的接觸對,在定義這個Contact Pair之前,首先需要定義接觸屬性。在Contact Manager中選擇Surface Interaction。點擊New…。

14.設定名稱contact1,點擊create…。

15.在Define窗口中選擇Surface behavior,這里暫時不考慮摩擦和阻尼。

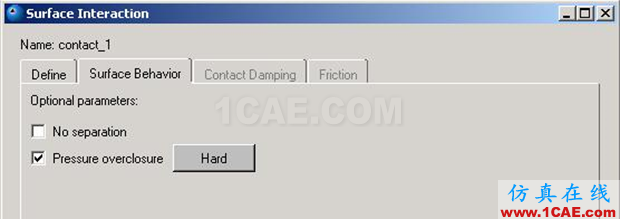

16.在Surface behavior中做出如下設置

17.點擊OK。

18.現在可以定義Contact Pair。選擇Interface頁面。點擊New…。

19.定義名稱為contact,選擇類型為Contact Pair,點擊create…。

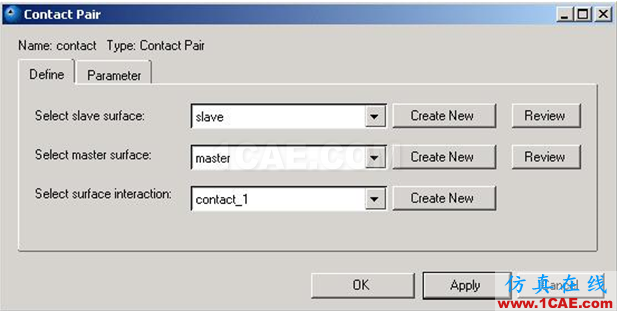

20.在Define中做出如下設置。可以在Parameter中將這個接觸類型設置為小滑動(small sliding)。

21.點擊OK完成對接觸的定義。

定義Tie連接

定義如下圖的Tie連接的過程與定義接觸的過程類似。區別在于不需要定義Surface Interaction,而在創建Interface的時候要將類型設為Tie。在本模型中Tie連接的主面和從面分別被設為Tie_master和Tie_slave。

對Tie連接的屬性定義在Interface中的Parameter菜單中進行,具體參數的定義請參考Abaqus使用手冊

定義約束

1.在collector面板中創建名為constraints的loadcols,將其card image設為INITIAL CONDITION。

2.在BCs頁面中點擊constraints面板。

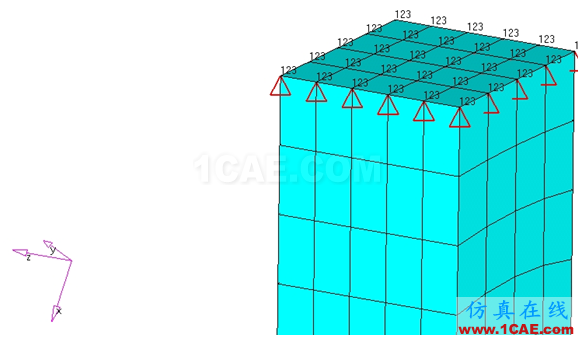

3.選擇如下圖所示的節點。

4.約束這些節點的1、2和3三個方向上的自由度

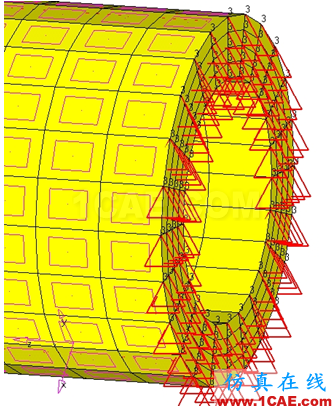

5.在tube上靠近holder這一端,選擇如下圖所示的節點。

6.約束其3方向的自由度,其他自由度放開

定義扭矩

1.定義名為forces的loadcols,將其card image設為History。

2.在BCs頁面上點擊forces面板。

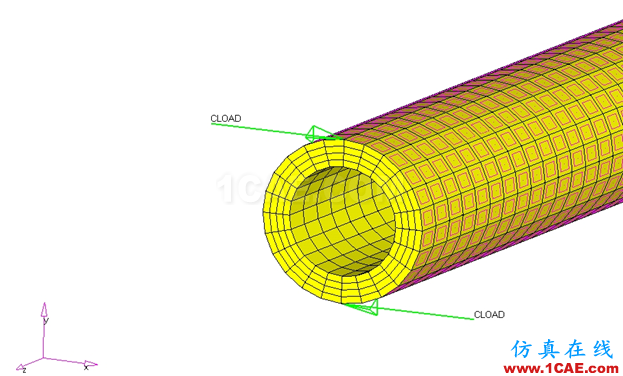

3.在tube的另一端創建如下圖所示的兩個反方向力

定義Load Steps

首先為了在HyperView和HyperMesh中的后處理,需要Abaqus計算出.fil文件。在BCs里面的output block中創建一個輸出控制,要求輸出節點位移、單元應力、約束反力和接觸應力等相關結果,各參數的含義請參考Abaqus手冊。在本例中,創建一個名為standard的output block。

在load steps中創建一個step1,在loadcols中選擇constraints和forces,在outputblock中選擇剛才創建的standard。

在編輯step1的時候,需要為其指定如下的step parameters。

Name——step的名稱

Nlgeom——幾何非線性

在AnalysisProcedure中指定這次分析為Static。

其它選項可以視情況而定。

輸出*.inp文件

在HyperMesh的file面板中輸出*.inp文件。該文件可以直接用于Abaqus計算
