在HyperMesh劃分完網格后需要進行網格質量檢查,而網格質量檢查首先需要作網格的連續性檢查。

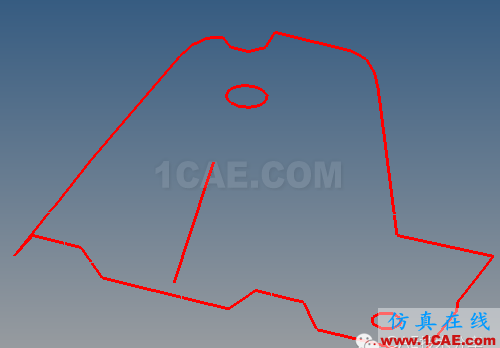

還是打開HyperMesh自帶的hm文件,在安裝目錄下的hm文件件,文件名稱是cover.hm,打開之后如圖1所示。
圖
1

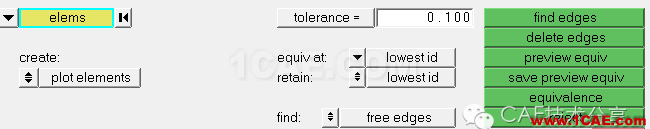

網格檢查是在Tool面板,該模型是對edges進行連續性檢查,點開之后面板如下。
圖
2

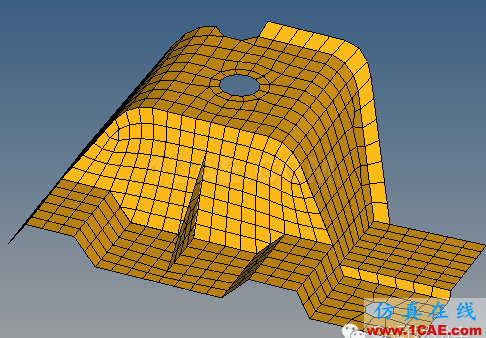

首先選擇所有單元,點擊find edges查找自由邊,如圖3所示。
圖
3

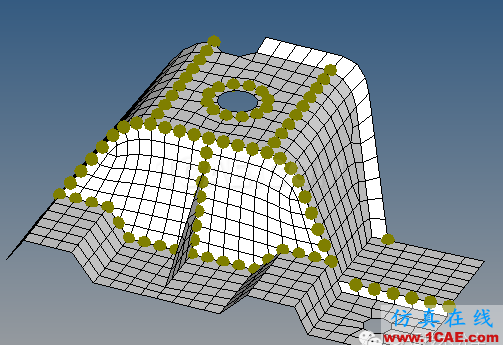

除了外邊界,所有的紅色邊均為不連續邊界。之后點擊delete edges,刪除自由邊。再然后點擊previewequiv,圖4中所有灰色點均為不連續節點,需要合并。
圖
4

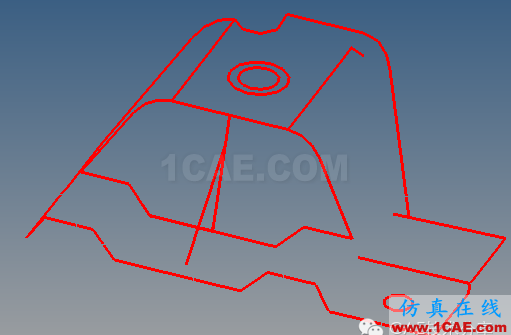

設置合適的容差后,點擊equivalence進行合并,合并完成后再次進行自由邊查找,如圖5所示。
圖
5
很明顯,除了外邊界,中間的已經沒有不連續邊界了。
再次刪除自由邊,即完成了連續性檢查。
