Altair，不只是HyperMesh 之虛擬風洞測試

2016-11-06 by:CAE仿真在線來源:互聯網

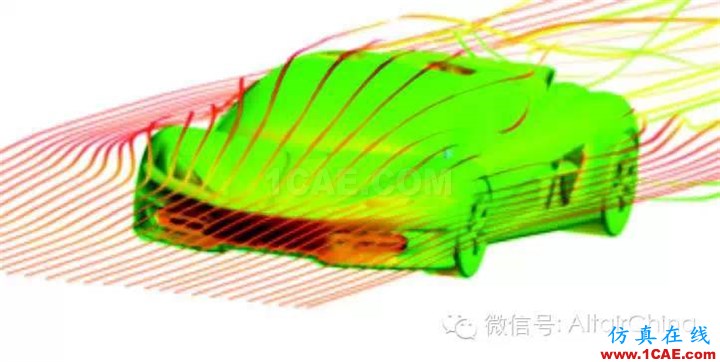

Altair HyperWorks Virtual Wind Tunnel(HyperWorks VWT)是一項新型的用于提供更好的風洞仿真技術和用戶體驗的垂直應用技術。歸功于其高度自動化和流程化的仿真過程及高質量的CFD技術,Altair HyperWorks VWT能更精確、更快速地預測汽車的空氣動力學性能,包括氣動升力、阻力、壓力分布、流場(流動分離)、氣動聲等其它因素,從而設計出更安全、性能更好、更節油的車輛。
HyperWorks VWT 融合了Altair多種最先進的技術,如高端的網格生成技術、高保真的流體仿真、豐富和強大的CFD后處理功能以及直觀和仿真驅動設計的流程和界面。HyperWorks VWT為完美的虛擬風洞仿真體驗發展了一套綜合和強大的解決方案。

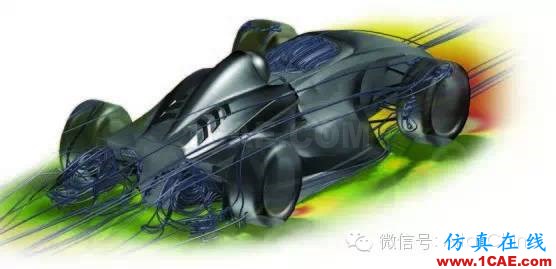

HyperWorks VWT 采用雷諾平均Navier-Stokes (RANS)和分離渦(DES)技術來模擬湍流,預測流場和流動分離。DES技術采用RANS方法模擬近壁邊界層流動,而采用大渦模擬(LES)模擬車輛尾跡的分離流動。采用RANS方法進行穩態分析和DES方法進行瞬態模擬均可以得到精確的外流場計算結果。由于AcuSolve在時間推進上采用了一套非常高效和穩健的數值方法,瞬態分析的耗時較少,通常都在可接受的范圍內。這使得分析人員有充分的時間來采用更貼合實際的、更精確的瞬態仿真,而不必由于考慮到時間成本而采用穩態仿真來求解車輛的流場。
作為通用的CFD求解器,AcuSolve提供了豐富的物理模型和功能,如氣動彈性、氣動聲學仿真、剛體運動及流固耦合(FSI)來模擬整車或部件外流場性能,為汽車虛擬風洞仿真提供了真實、完整的建模環境。
