搜索HyperMesh剛性單元的創建
2016-11-04 by:CAE仿真在線 來源:互聯網

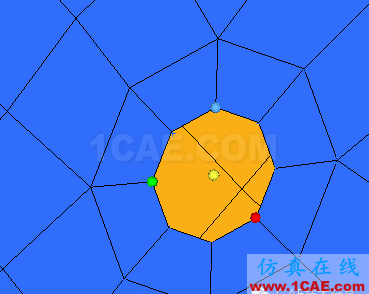

在HyperMesh中創建剛性單元時,首先創建一個新的component,如圖1所示。
圖1
剛性單元沒有屬性。

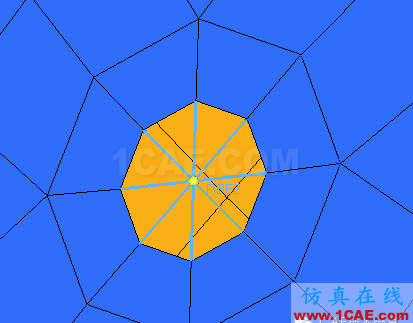

創建完的rigid層目前是空的,如圖2所示,需要將孔周圍進行剛性處理。
圖2

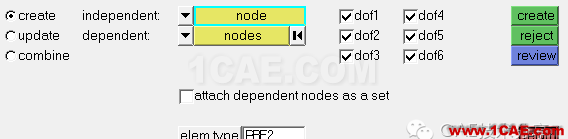

創建剛性單元在1D面板下的rigids命令下,面板如圖3.
圖3
需要將孔周圍的一圈節點和孔中心處進行剛性連接,圖3中的independent是主點,圓中心的點即為主點,dependent為從點,圓孔周圍的一圈節點是從點,因此需要注意將類型選為multiple nodes。

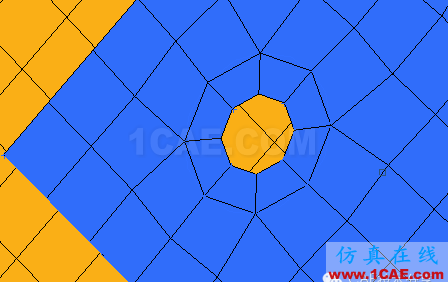

目前圓孔中心并沒有點顯示,因此需要先建立一個圓心,通過快捷鍵F4打開查詢面板,通過3節點創建一個圓心。最終如圖4所示。
圖4
返回rigid面板,選擇主點和從點,注意選擇從點的時候采用by path的方式比較方便,創建完成后如圖5所示。
圖5
