HyperWorks在海底油氣工業中的應用

2016-12-22  by:CAE仿真在線  來源:互聯網

項目介紹

由于深海裝置在海洋作用下的易波動性,在各種天氣條件下,生產一種能夠抵抗極端高壓的設備,給工程師們提出了巨大的挑戰。Duco選擇了HyperWorks對水底臍帶管進行建模,結果提高了他們的分析能力,使模型的創建速度比以前提高了很多。

作為Technip集團的一部分,Duco是主要從事海底工程的設計、制造和測試的部門。 Duco的工程師致力于提高設備在水深超過3000米的油氣田中,對極端壓力和溫度的抵抗能力。Duco主要關注于上部的鉆井平臺或鉆井船與海底裝備之間的水底臍帶管的設計,包括電力和液壓泵站。

挑戰

當設計定制的產品時,Duco需要改善CAE模型的生成和分析過程。對于必須抵抗惡劣天氣條件下苛刻疲勞荷載工況的復雜結構,一個能夠提高分析速度的模型是十分必要的。在Duco正在使用的前處理軟件中,網格質量存在著問題 ,因此他們認為需要做出改變。

Lan Probvn Duco 認為:

“我們目前使用的前處理軟件不能滿足我們的對網格質量所期望的控制需求,Hypermesh直接在網格上操作,使我們能夠在較短時間內得到高質量的模型”

解決方案

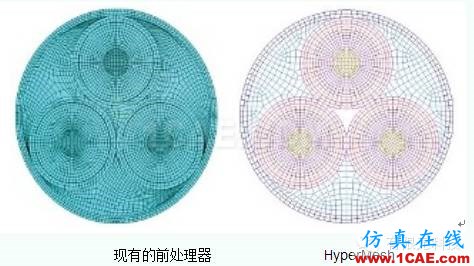

Duco選擇了HyperMesh,HyperWorks中的前處理模塊,作為他們生成網格的工具。HyperMesh可以對網格輸出后直接控制,并且允許對網格質量進行連續的檢查并確保整個模型的一致性,這樣可以讓Duco極大程度的改善模型。HyperMesh與正在使用的前處理工具生成網格質量的對比如下。

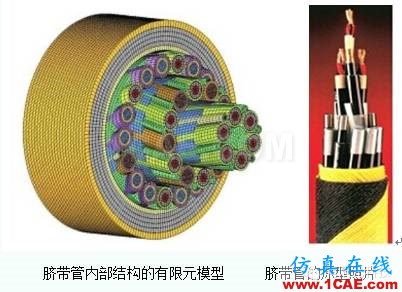

HyperMesh不僅模型生成的速度比正在使用的軟件快,而且允許他們使用模型的對稱性,使得僅需對部分臍帶管的網格進行手工劃分。然后,這種方法可以被沿用至整個模型并且使用的自定義腳本文件甚至能夠顧及到自動網格的劃分和內部螺旋式排布線纜間的擠壓。

自從Duco使用了HyperMesh,已經證明了在使用自動網格生成技術以后,從原來手工工作以天計算,降到了以小時、分鐘計算,這樣大大提高了分析效率。

HyperMesh提高網格質量的功能,使Duco能夠比以前更快的達成設計方案。此外,Altair HyperWorks的開放式架構,保證了輸出文件能夠完全和Duco公司現有的求解器代碼進行兼容。
