搜索HyperWorks Tips &Tricks : 使用最小邊界偏差劃分網格
2016-12-22 by:CAE仿真在線 來源:互聯網
Tip/Trick #:769
HyperWorks產品:HyperMesh
HyperWorks版本:HyperWorks 13.0
類型:Meshing
主題:使用最小邊界偏差劃分網格
使用最小邊界偏差創建網格
有曲線邊界的面在劃分網格之后,網格和原來的邊界通常具有明顯的偏差。當幾何體在一條線上有很大的曲率時,這個偏差尤其明顯(圖1)。造成這種偏差的原因是所有的單元邊界都是直線的。因此,只有畫出跟細密的單元才能使網格的邊界和原有的幾何邊界更加貼合。

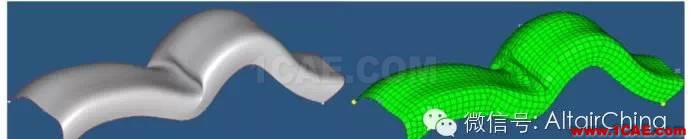

圖1: 網格和曲面邊的偏差
HyperMesh提供了一種處理這類問題的方法。用戶可以通過控制沿著曲面邊界的單元的生成方式來在很大程度上減少邊界上的偏差。以上功能都是通過automesh中的edgedeviation子面板來實現的(快捷鍵F12)。
Automesh 面板
edge deviation中的控制參數主要有以下幾個:
Min elem size: HyperMesh 創建的最小單元
Max elem size: HyperMesh 創建的最大單元
Max deviation : 指定網格和曲面邊界的最大偏差值。 HyperMesh 會自動編輯節點和單元來滿足指定的條件。
Max angle: 指定相鄰兩個單元件的最大夾角值。HyperMesh 會自動編輯節點和單元來滿足設定的條件。
一個復雜的曲面往往會生成較差的面網格。在這種情況中,映射節點是不太適合的,這只會得到一個低質量的網格。對于這些曲面,它們的邊界并不能有效地表示出來。(圖2)

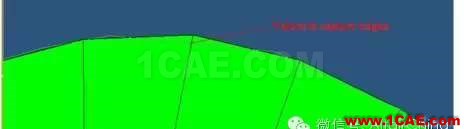

圖2: 邊界貼合度很差的情況
為了克服這種問題,HyperMesh允許在邊界上添加點,通過控制這些點可以控制網格非常接近原有的邊界(圖3)。要創建這些點,點擊Geom>point edit>add 選擇 on edge 并輸入想要創建的點的數目,當然,創建點的數目越多,網格和曲面的貼合程度就更高。

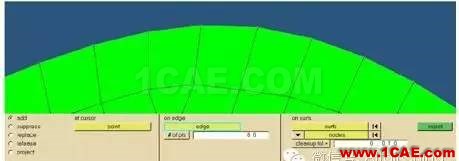

圖3: 在曲線上添加點提高網格和幾何的貼合度
In 在一些情況下,可能得不到很好的幾何顯示,所以,即使網格和實際的幾何體貼合得很好,圖形顯示上看起來卻并不好。這主要是因為曲面太過復雜。這時,用戶可以使用*shadingquality(N)這個命令。
圖4: 低著色質量指標圖像
圖5: 高著色質量指標圖像
N可以使1到10之間的任何值。增大N會將幾何顯示得更好。圖4和圖5展示了這個命令效果。雖然兩個圖中的單元尺寸和密度完全一樣,我們還是可以看出顯示上的區別。
如何使用/修改這個命令:
1.關閉所有活動的HyperMesh對話框。
2.找到安裝目錄顯得 hm.cfg 文件。
3.用txt打開 hm.cfg 文件。
4.找到 *shadingquality()指令,默認的設置是*shadingquality(5)。
5.根據你的需要改變這個值,然后將文件保存。
注意:所有的HyperMesh活動窗口都要關閉,然后再修改了文件之后再打開。
