上下楔橫軋模具軋制圓鋼,軋輥轉速1.57rad/s
1 定義單元類型、實常數、材料模型
*MAT_RIGID; *MAT_PIECEWISE_LINEAR_PLASTIC
*SECTION_SOLID; *SECTION_SHELL
單元類型:Shell163殼單元、Solid164實體單元
實常數:殼單元剪切因子5/6,積分點數1,殼厚1
材料模型:上下模:剛體,DENS: 7.82E-5, EX: 2.1E5, NUXY: 0.3
扎件:多段線性彈塑性材料模型DENS: 7.82E-5, EX: 2.1E5, NUXY: 0.3
胚料真實應力-應變曲線
[*DEFINE_CURVE]
項目 1 2 3 4 5 6 7 8 9 10 11 12 13 14
應變 0 0.050.150.2 0.250.3 0.350.4 0.450.5 0.550.6 0.650.7
應力 30 44.552.157.361.264.266.668.571.172 72.572.772.772.4
胚料應變速率對應應力的比例因子曲線
項目 1 2 3 4 5 6 7 8 9 10 11 12 13 14
速率 1 5 10 15 20 25 30 35 40 45 50 55 60 65
因子 1 1.3 1.461.561.641.7 1.751.811.841.871.911.941.971.99
2 劃分網格
*NODE; *ELEMENT; *SET_SEGMENT
創建模具有限元模型,軋件柱面節點組
3 創建PART
*PART; *PART_INERTIA
定義模具質量中心
|
NO. |
LCVECT |
UCVECT |
|
1 |
0 |
0 |
|
2 |
0 |
657 |
|
3 |
0 |
0 |
模具轉動慣量LS-DYNA Options>Inertia Options>Define Inertia
|
Ixx, Ixy, Ixz |
100 |
0 |
0 |
|
Iyy, Iyz, Izz |
100 |
0 |
100 |
4 定義接觸
*CONTACT_AUTOMATIC_SURFACE_TO_SURFACE
自動面-面接觸,接觸面(從節點):軋件柱面,目標面(主面):上、下模具Part
5 定義約束
*SET_NODE_LIST
*BOUNDARY_SPC_SET
約束軋件回轉軸UX,UY,ROTX,ROTY
約束軋件對稱面UZ
6 定義載荷
*BOUNDARY_PRESCRIBED_MOTION_RIGID
上、下模轉動速度
載荷數組:
|
NO. |
CTIME |
RBOZ |
|
1 |
0 |
-1.57 |
|
2 |
1.34 |
-1.57 |
7 求解控制與求解
*CONTROL_ENERGY; *CONTROL_TERMINATION
*DATABASE_BINARY_D3PLOT; *DATABASE_FORMAT
*HOURGLASS
求解時間:1.33
文件輸出類型;輸出步數
能量控制;計算內存控制
沙漏控制:沙漏控制形式4,沙漏因子0.145,二次體積粘度1.5,一次體積粘度0.06

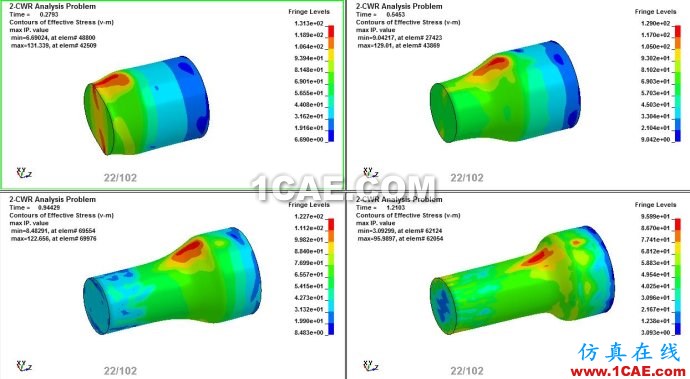

8 后處理
金屬塑性成型模型,何濤,楊競,金鑫等. ANSYS 10.0/LS-DYNA非線性有限元分析實例指導教程[M]. 北京: 機械工業出版社, 2007.
