搜索淺析SOLIDWORKS空模板的警告 | 使用技巧
2017-02-16 by:CAE仿真在線 來源:互聯網
在使用SolidWorks時,個別用戶會遇到這樣的問題:使用SolidWorks打開【.step】【.x_t】等交換檔會出現如下錯誤提示(或者是另存實體為零件或裝配體時):
這個時候可以點擊“取消”來手動載入模板。但是下一次打開還是會出現這個問題,那怎么做才能讓軟件自動載入模板呢?

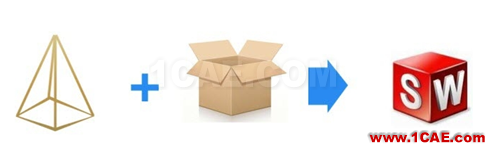

為了便于理解,我們先說為什么要添加模板,一個SolidWorks零件可以認為是如下組合:
3D模型+模板>>SolidWorks文件
模板類似于一個存放3D模型的盒子,封裝好后的盒子就是一個完整的SolidWorks零件。盒子是零件盒子(零件模板),那么這個SolidWorks文件就是零件文件;如果這個盒子是裝配體盒子(裝配體模板),那么這個SolidWorks文件就是裝配體文件。所以你可以發現,在SolidWorks里面零件跟裝配體是可以輕松實現相互轉換的。

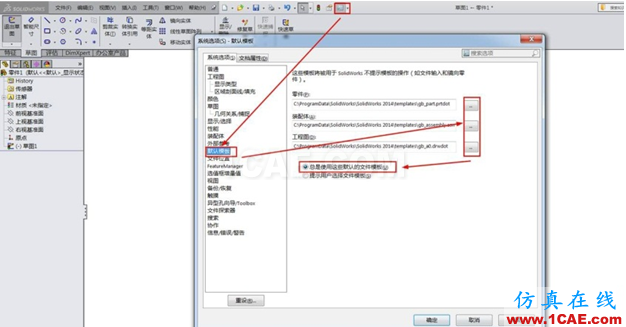

那么現在我們可以知道為什么會出現這種警告了,現在我們需要做的就是為需要模板的操作預設模板,做法很簡單,如下圖操作,將“默認模板”重新指定即可:
