SOLIDWORKS MBD無圖紙制造解決方案

2017-02-02 by:CAE仿真在線來源:互聯網

摘要

正如從2D設計工具轉向3D CAD 解決方案使產品開發發生了革命性的變化,基于3D模型的定義(MBD) 集成制造技術的出現從根本上實現了生產效率的提高,遠遠優于使用傳統2D工程圖來驅動制造。MBD無圖紙制造解決方案將3D設計的優勢拓展到制造當中,包括節省時間和成本(通過改進的、更緊密集成的用于生產的產品和制造信息(PMI) 交流 ),以及減少廢品/返工、提高準確性和加快產出。SOLIDWORKS®MBD可以采用更易于理解、信息量更豐富的3D數字格式(例如SOLIDWORKS零件和裝配體、eDrawings和3D PDF)來自動生成、組織、自定義和共享生產所需的PMI 數據,為產品開發和制造生產賦予顯著的競爭優勢。

基于模型的定義:更高效的無圖紙制造方法

當今大多數成功的制造商都已經將產品開發工作從 2D 工具遷移到 3D 設計系統,從而大幅提高了生產效率。 3D 技術對設計產生了無可爭議的影響,幫助全球公司加快了上市速度、提高了設計的可制造性、避免了不必要的成本,同時推動了更出色的創新。盡管產品開發人員和設計工程師已紛紛采用了 3D 設計并獲得了顯而易見的好處,但是在將設計發布到內部制造部門或外部生產合作伙伴時,3D CAD 系統的輸出仍然有相當一部分變成了 2D 紙質工程圖。

雖然 3D 實體模型更易于理解和直觀顯示(不需要根據 2D 直線圖推測 3D 形狀),并且在其文件數據結構中包含了所有必要的產品和制造信息 (PMI),但是在傳達制造所需的全部信息時 2D工程圖仍然是主要手段。盡管 3D 建模加快了產品開發速度,但是繼續大范圍地使用 2D 工程圖來支持生產的現狀限制了 3D 技術推動制造發展的可能性。

為什么大多數制造生產中會繼續使用 2D 工程圖紙呢? 因循守舊、抗拒改變固然是一個原因,但是缺乏完整的集成式 3D 無圖紙制造解決方案也同樣不能忽略。為什么制造商在使用 2D 工程圖來支持生產時應該謹慎小心? 工程圖不能有效地傳達所有必要信息(包括基準參考和坐標系、尺寸和公差、材料明細表 (BOM) 和注釋、表面粗糙度和焊接技術以及其他各類信息)以制造產品和零部件嗎?

答案是就像對產品設計所發揮的作用一樣,3D 技術同樣能夠使制造發生革命性的變化。如果忽略 3D 在制造當中的這一潛力,就像智能手機只用來打電話或網絡只用來收發電子郵件一樣。 MBD 可以更高效、更準確、更經濟地將 PMI 集成到 3D 模型中,以幫助傳達以往通過 2D工程圖來傳達的設計意圖,從而發揮 3D 技術在制造方面的潛力。

3D 設計工具與數字化查看設備(包括越來越便宜的監視器、筆記本電腦、平板電腦和智能手機)相結合,加上對產品數據管理系統的修訂/訪問控制,從而真正有機會以更高效的方式利用3D 模型通過基于模型的定義 (MBD) 來支持制造過程。基于模型的企業 (MBE) 分為以下四個基本階段:

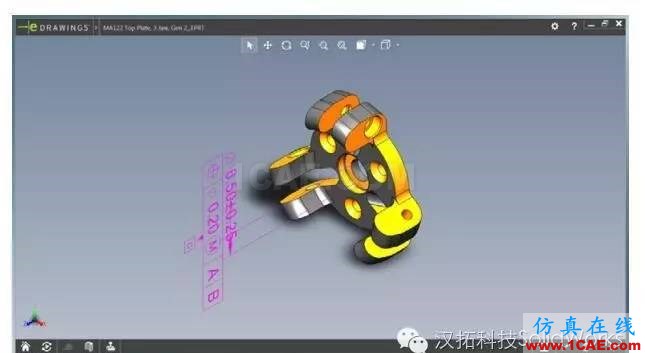

SOLIDWORKS MBD無圖紙制造解決方案solidworks simulation培訓教程圖片1

MBD 首先是在航空航天和汽車行業部署(還有本文中介紹的一些有遠見的制造商),現在則適用于所有追尋競爭優勢的制造業公司。 Dassault Systèmes SolidWorks Corporation 利用其在基于模型的定義解決方案開發方面的領先地位(公司于 1999 年推出了第一款 3D 工程圖應用程序 SOLIDWORKS eDrawings,于 2008 年推出了第一款 MBD 尺寸標注工具 DimXpert),于2015 年發布了第一款完整的集成式無圖紙制造解決方案 SOLIDWORKS MBD 軟件。

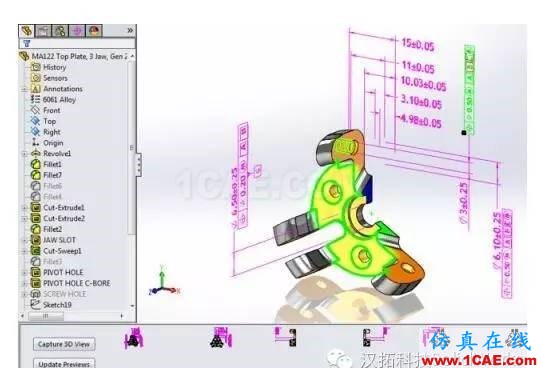

SOLIDWORKS MBD無圖紙制造解決方案solidworks simulation培訓教程圖片2

2D 制造的不足

為在使用 SOLIDWORKS MBD 軟件解決方案轉變到無圖紙 MBD 驅動的制造時充分發揮其潛力,制造商首先必須了解繼續維持 2D 工程圖現狀所存在的局限性。使用紙質 2D 工程圖存在多種不利因素,包括加大對時間、資源和成本的需求,還有質量不一致、廢品/返工率偏高、不符合新興行業標準等問題。

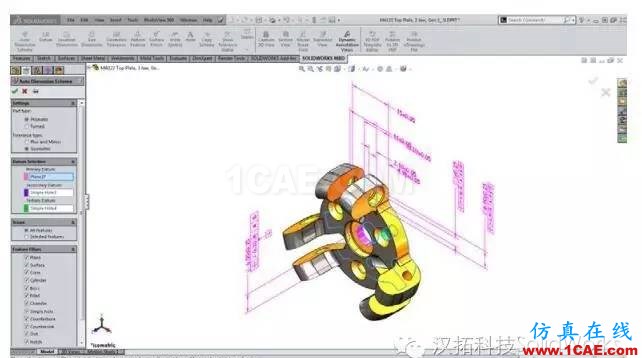

SOLIDWORKS MBD無圖紙制造解決方案solidworks simulation培訓教程圖片3

2D制造的不足

為在使用SOLIDWORKS MBD軟件解決方案轉變到無圖紙MBD驅動的制造時充分發揮其潛力,制造商首先必須了解繼續維持2D工程圖現狀所存在的局限性。使用紙質2D工程圖存在多種不利因素,包括加大對時間、資源和成本的需求,還有質量不一致、廢品/返工率偏高、不符合新興行業標準等問題。

生產 2D 工程圖成本較高

根據美國國防部和和不同商業供應商進行的研究,在初始生產周期和支持長期產品持續性的過程中,有多達三分之一的工程預算分配給了創建和維護 2D 工程圖。這一驚人數字與 2D 工程圖所能發揮的作用完全不成比例,更不用說工程圖上的所有信息其實在 3D 模型內已經存在。除了創建、細化和更新 2D 工程圖所需的人力成本之外,制造企業還需支付大量的印刷、繪圖、紙張和存儲成本來支持工程圖的生成與維護。隨后,質量不一致和不必要的廢品和返工同樣會產生隱性成本。

2D 有可能會造成質量問題

2D 工程圖不僅常常難以理解且容易造成誤解,還經常會與其相關的 3D 設計不匹配。研究表明,60% 的情況下會出現這種脫節,造成大量下游生產故障、質量不一致和不必要的浪費。盡管每家公司的這一脫節率都各不相同,但是 2D 工程圖確實是要求制造商從直觀的 3D 中倒退(從 3D 投影到完全細化的 2D 工程圖),然后將 2D 展示重建為 3D 以用于生產。這一過程有可能會造成誤解或錯誤,導致出現產品故障、需要在制造當中改造以解決問題,或者造成廢品和浪費率上升,這些都會給制造商帶來質量問題。

新興行業標準要求采用 3D 技術

盡管制造商多年以來一直采用 2D 工程圖來支持生產,但是一些大企業客戶已經開始提出 3D 生產數據的需求,并以此作為業務往來的基本要求。例如,美國國防部已經認可了 MBD 3D 驅動制造的顯著優勢,于 2013 年發布了Revision A to Military Standard-31000(軍事標準 31000版本 A),完整定義了其整個供應鏈中對基于模型的交付物的各種要求,預計在完全采用之后每年將為其節省數億美元的資金。與此類似,一些大型商業企業也已設定了與 MBD 相關的目標以及循環時間目標。一石激起千層浪,這些趨勢在整個供應鏈內、機器車間里及小型制造企業之間產生了巨大的影響。

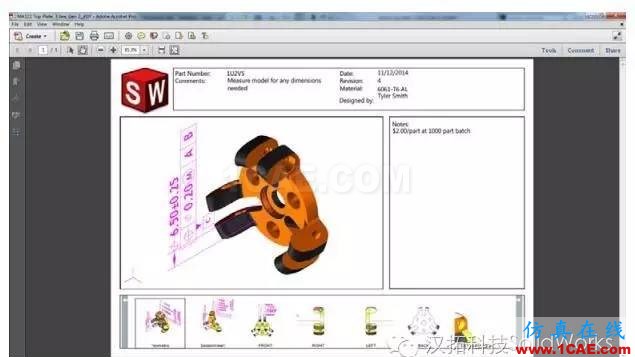

SOLIDWORKS MBD無圖紙制造解決方案solidworks仿真分析圖片4

無圖紙制造的優勢

通過無圖紙生產,制造商可以在制造生產中獲得與 3D 產品開發相同的諸多優勢。與從 2D 設計遷移到 3D 設計相比,采用 MBD 制造方法的過渡更為平穩,投資回報 (ROI) 也更快。這是因為以 3D 數字格式提供的信息與 2D 工程圖中包含的 PMI 數據相同。 3D 更清晰、更便于理解,在生成 MBD 信息并用于生產時也更加高效。此外,通過使用數字設備而不必被成堆的打印紙張所拖累,生產人員還能以電子方式訪問 PMI 數據,并且以 3D 方式實際查看要制造的零件或要裝配的產品。

使產品更快上市

由于 MBD 可以避免為生產過程生成 2D 工程圖,并且通過僅調用關鍵尺寸及查詢剩余部分的模型而減少了反復澄清混亂 2D 工程圖和提供詳細 PMI 數據所需的時間和人力,因此可以幫助制造商縮短生產周期并加快產品上市。如果在將零件或產品發布到制造過程之后發生設計變更,MBD 生產還可以加速工程變更單 (ECO) 的處理,因此模型變更將在一個主模型中自動更新所有關聯的 PMI 數據,而不必更新多個沒有關聯的文檔。無需對不同的工程視圖執行手動細節更新,MBD 可以自動完成該流程,從而節省寶貴的時間并保持生產不中斷。

降低生產成本

無圖紙 MBD 生產有助于降低制造成本。某些成本的節省顯而易見,例如降低與 2D 出詳圖相關的人力成本,以及完全實施數字設備之后節省與打印和維護工程圖相關的費用,包括打印、繪圖以及紙張費用。其他節省形式則包括提高質量(這樣可以減少廢品/返工以及保修索賠/退貨情況)或降低所購零件的采購成本,因為供應商可以重復利用 3D PMI 而無需為每張 2D 工程圖重建 3D 模型,從而降低其成本。 MBD 還提供了未來數年內都可以輕松訪問的制造信息“數字線程”,從而在產品的整個生命周期內降低其總體維護成本。

提高質量并加速工程變更單處理

MBD 解決了 2D 工程圖可能導致質量不一致的局限性。 MBD 生產允許快速訪問包含制造零件或將其裝配為產品所需的全部必要 PMI 數據的詳細 3D 視圖,從而盡量減少會導致錯誤、缺陷和現場故障的誤解和意外情況。由于使用 MBD 來處理 ECO 的過程非常輕松且順暢,避免了在 2D 中執行 ECO 時面臨限期及預算緊張的窘境,因此更有利于制造商提高質量并迅速作出變更,進而保持更一致的高品質。

符合新標準

在制造商要求將 2D 工程圖用于生產的同時,要求以 MBD 格式提供 PMI 數據的新標準和目標也開始涌現。商業公司、政府機構和國際組織正在推動過渡到基于模型的定義。例如,2013 年美國國防部公布了 Military-Standard-31000A(軍事標準 31000 版本 A),定義了其整個供應鏈中基于模型的產品交付物的各種要求。其他適用標準還包括 ASME Y14.41、 ISO 16792、 DIN ISO 16792 和 GB/T 24734。

SOLIDWORKS MBD無圖紙制造解決方案solidworks仿真分析圖片5

SOLIDWORKS MBD 軟件:將 3D 優勢拓展到制造過程

為幫助受益于使用 SOLIDWORKS 3D 設計解決方案來開發產品的制造商們充分利用 3D 技術在質量、成本和效率方面的優勢,SOLIDWORKS 發布了 SOLIDWORKS MBD 軟件這一用于SOLIDWORKS CAD 軟件的集成式無圖紙制造解決方案。 SOLIDWORKS MBD 軟件的開發兼顧了開發人員與生產人員的需求,使制造商能夠以符合標準的 3D 格式來實現 PMI 生產數據定義、組織和發布的自動化。

引領基于模型的定義的發展

在 SOLIDWORKS MBD 無圖紙制造解決方案(第一款完整的集成式 MBD CAD 解決方案)的開發中,SOLIDWORKS 繼續引領著提供高效 MBD 解決方案的潮流。 SOLIDWORKS MBD 軟件與其他重要的 MBD 相關解決方案高度一致,包括 SOLIDWORKS eDrawings 軟件(首款商業 3D 工程圖應用程序)和 DimXpert(首款用于在 3D 中定義產品的 MBD 尺寸標注工具)。SOLIDWORKS MBD 軟件在這些工具的基礎之上構建,以一種清晰且有條理的方式來組織 3DPMI 數據,例如尺寸、公差和表面粗糙度。

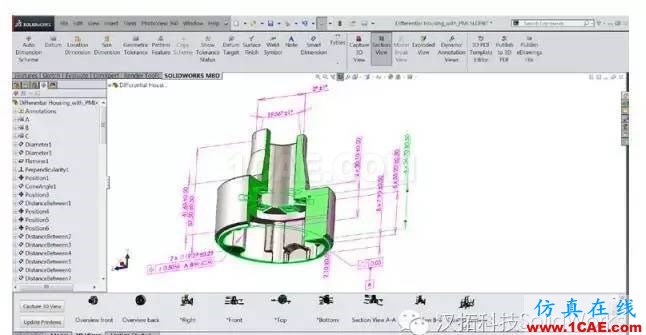

SOLIDWORKS MBD無圖紙制造解決方案solidworks仿真分析圖片6

SOLIDWORKS MBD 軟件:用于 SOLIDWORKS CAD 軟件的集成式無圖紙制造解決方案

SOLIDWORKS MBD 軟件可以幫助制造商更高效地傳達用于生產的 PMI 數據,從而避免與 2D工程圖相關的時間、成本和質量問題。用戶可以利用 SOLIDWORKS DimXpert 來定義模型尺寸,然后使用 SOLIDWORKS MBD 功能來定義、組織和發布包括元屬性鏈接和 3D 視圖在內的PMI 數據,以符合其自己的制造標準或滿足特定部門要求。

SOLIDWORKS MBD 與 SOLIDWORKS CAD 軟件的集成沿續了 SOLIDWORKS CAD 用戶界面直觀的特點。 SOLIDWORKS MBD 軟件還支持所有主流 3D PMI 輸出格式,包括 SOLIDWORKS CAD文件、 eDrawings 和 3D PDF。用戶可以充分利用該軟件系列齊全的預定義模板,或者自定義模板以符合特定交付物要求。用戶甚至還可以將 SOLIDWORKS MBD 軟件與 SOLIDWORKS 2D 工程圖結合使用,以順利過渡到 MBD 生產。

SOLIDWORKS MBD 軟件可以在所有與生產相關的部門中充分發揮 3D CAD 模型的價值,例如制造、裝配運營、質量保證和采購。由于用戶可以自定義其 3D 輸出模板的許多要素(包括布局、公司或部門徽標;3D 視口和縮略圖;文本描述;元屬性鏈接;表格),因此可以調整PMI 以應對其獨特的制造交付物和其他需求,包括從響應招標 (RFP) 或報價 (RFQ) 請求到支持檢查報告。除了在 3D 中查看 PMI 之外,生產人員還將能夠使用平移、縮放、旋轉、測量、剖面和其他大量 3D 工具來查驗實際 3D 模型。

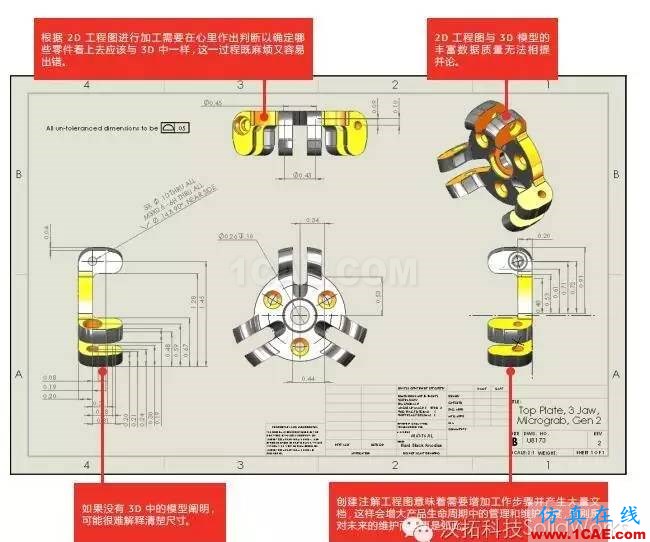

SOLIDWORKS MBD無圖紙制造解決方案solidworks仿真分析圖片7

SOLIDWORKS MBD無圖紙制造解決方案solidworks simulation分析案例圖片8

SOLIDWORKS MBD 軟件的優勢

降低采購成本,并通過基于模型的溝通來實現更快的供應商響應。
降低切削加工和制造成本。
避免清理 2D 工程圖所需的時間。
縮短創建和維護制造文檔所需的時間。
減少注解和尺寸數量。
減少工程變更。
簡化 ECO 流程。
減少需要審核通過的文件數量。
減少錯誤。
消除模型與工程圖的差異。
直接處理 3D 模型以獲得清晰的結果。
消除廢品和返工。
符合新興行業標準
無縫集成公司和/或供應鏈的現有流程。
導出獲得廣泛認同的行業格式,包括 3D PDF、 eDrawings 和 SOLIDWORKS 文件。
SOLIDWORKS 可將 DWG 文件讀取到草圖或 2D 工程圖中,以便用戶可以在舊制數據的基礎之上構建 3D 模型。
節省基于 2D 工程圖重新建模零件所浪費的時間。
將智能和直觀的 3D 數據直接共享并存檔到模型、 PMI、視圖和元屬性中,使用戶及其供應商無需浪費時間在傳統 2D 工程圖的基礎之上重新建模零件。以更快的速度將現有產品升級到新模型,并且在 3D 數據基礎之上更輕松地設計切削加工和夾具。

SOLIDWORKS MBD無圖紙制造解決方案solidworks simulation分析案例圖片9

利用 SOLIDWORKS MBD 軟件發揮無圖紙制造的優勢

將 3D 設計的優勢拓展到制造過程時,需要一種高效的 MBD 生產解決方案。只要考慮公司在創建、支持和維護 2D 工程圖時所耗費的時間、預算和資源,然后想想 2D 制造方法所造成的不準確、異常情況和質量問題。能夠自動開發 PMI 數據并以控制更嚴密的 3D 數字格式來傳達這些數據的 3D 解決方案,再得到 3D 可視化、查驗和自定義工具的完善,難道不能解決與 2D 工程圖相關的這些問題嗎? 該解決方案能不能讓公司更具競爭優勢呢?

SOLIDWORKS MBD 無圖紙制造解決方案使用戶能夠充分利用 3D 設計工具與數字查看設備的結合,可以理順為生產過程準備和交付 PMI 數據的過程,從而在提高質量的同時節省時間和金錢。憑借這一 MBD 解決方案,用戶可以更高效地以易于理解的 3D 格式來傳達基準參考和坐標系、尺寸和公差、 BOM 和注釋、表面粗糙度和焊接技術,以及其他類型的各種生產信息。通過SOLIDWORKS MBD 軟件,可以利用 3D 技術來幫助用戶讓生產規劃和制造流程更加現代化,就像使產品開發實現革命性變化一樣。
