SolidWorks MBD：符合ASME Y14.5-2009標準的連續特征公差標注

2017-04-29  by:CAE仿真在線  來源:互聯網

近日來,一些用戶經常詢問SolidWorks MBD是否符合ASME Y14.5-2009標準所要求的,進行連續特征的公差標注。該標準列舉了兩個用例,如下圖所示。

一種情況是涉及到同軸的并且具有相同尺寸大小的孔。另一種情況涉及到多個凹槽的多個平面的保證一個共同平面的問題。

圖例1:ASME標準的連續特征標準

SolidWorksMBD能夠符合這些標準是非常至關重要的。盡管這些特征“孔或平面”是分離的,但是它們在制造和檢驗的過程中是一整套連續不間斷的工序。

因此,它們被稱之為連續特征。我創建了一些我自己的測試模型,來與您分享SolidWorks MBD是否符合最新的行業標準。

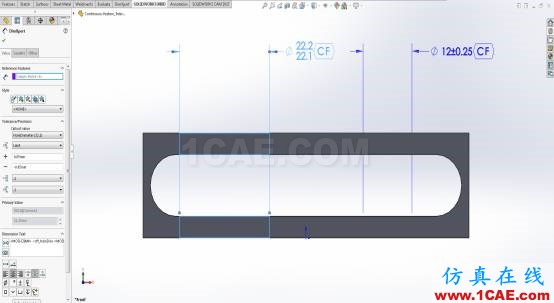

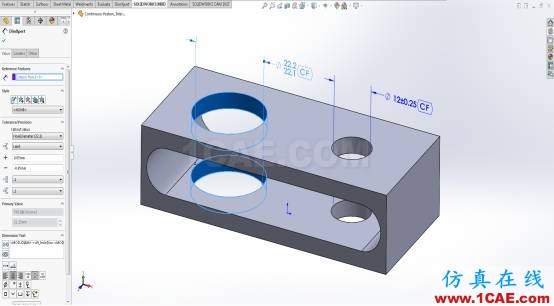

圖例2:連續特征標注的測試模型:內筒

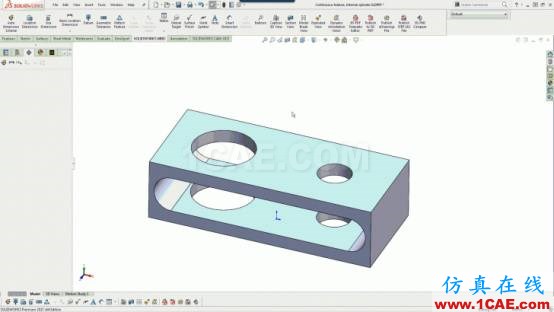

圖例3:連續特征標注的測試模型:內筒

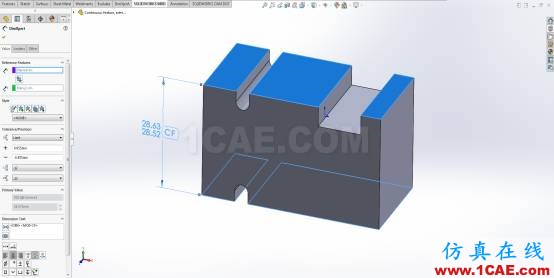

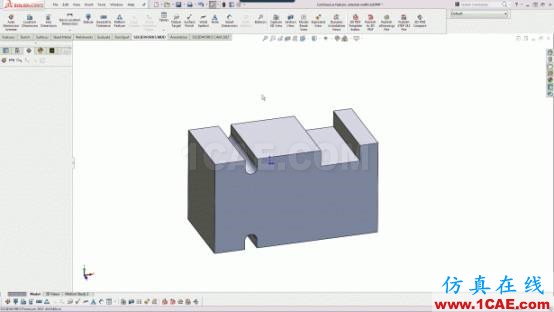

圖例4:連續特征標注的測試模型:外部寬度

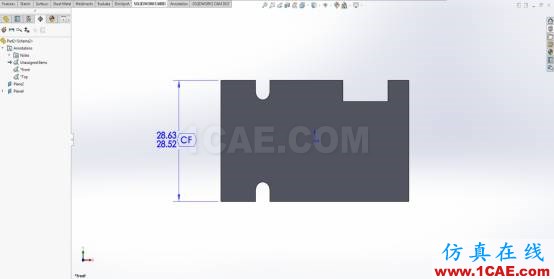

圖例5:連續特征標注的測試模型:外部寬度

我創建了這些模型用來展示SolidWorks MBD標注連續特征是符合ASME標準的。這里值得注意的是,當單一的DimXpert注釋被選擇的時候,如何利用MBD的功能為零件的多個部分特征進行突出的標記。

這種基于連續特征進行圖形繪制的表達方式有助于消除在制造過程中的任何的誤解。為了實現這些的結果,用戶可以創建一個混合的特征,我將在下面的一些短片中進行演示。

進而幫助那些遵循ASME標準的使用者可以輕而易舉的將標記添加到DimXpert的注釋中,就像上面所看到的連續特征標記(CF)。額外更多想要添加的標記都被放置在DimXpert管理員菜單窗口下的尺寸文本種類里面。

混合特征和標記則正是另一種讓人絕口稱贊的途徑,SolidWorksMBD能夠完全展現和遵循最領先的行業標準。

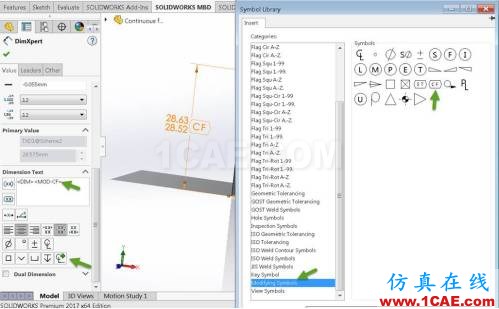

圖例6:添加符號圖標(左面),SolidWorks的符號庫(右面)
