搜索實用技能|Solidworks布爾運算操作【轉發】
2017-06-06 by:CAE仿真在線 來源:互聯網
在ANSYS幾何建模過程中布爾運算功能尤其強大,相信大家都有所了解。但在Solidworks這樣一個專用的三維建模軟件中有多少人用過它的布爾運算功能呢?在SW軟件中該功能不叫布爾運算,而是叫做組合!而且只有在多體零件圖模式下才能激活使用。隱藏得太深了一般人發現不了,哈哈,下面來一起探索吧...
這里用一個花鍵軸和花鍵孔的小案例來了解下SW中的布爾運算。
Step1:先繪制兩個零件:花鍵軸和圓盤

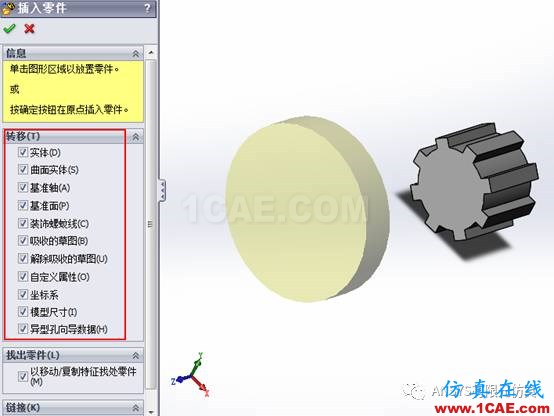

Step2:在花鍵軸零件圖中插入圓盤零件,并且勾選轉移所有圓盤零件的元素。特別是基準面必須勾選,方便后面設置實體間的配合。

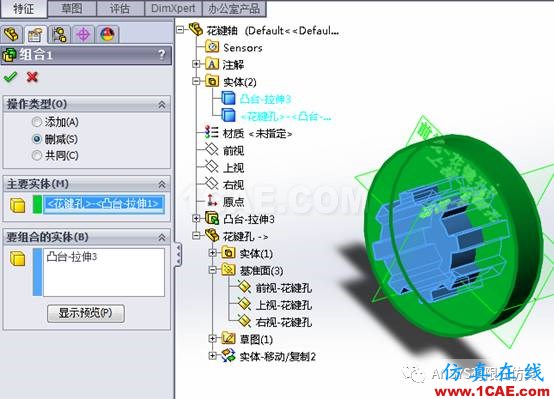

Step3:設置實體間的配合。可在插入零件的模型樹下面找到配合設置并進行修改。

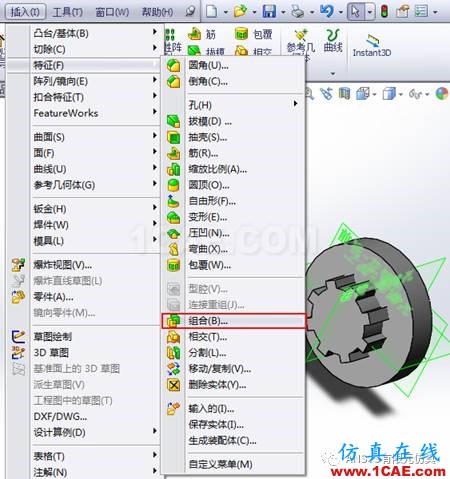

Step4:點擊組合命令,選用刪減類型。花鍵孔為主要實體,花鍵軸為組合實體。

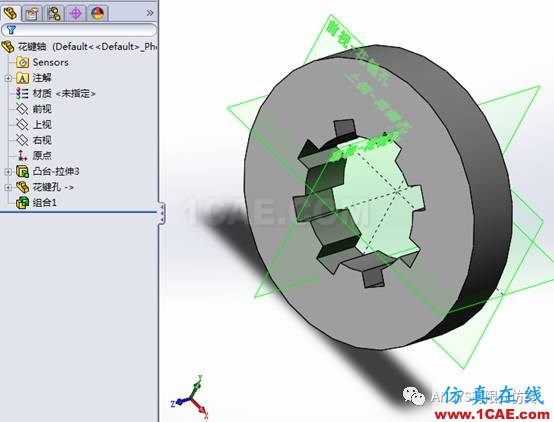

Done!
可以看到SW的組合功能非常簡單(只有相加、相減、取交集三個類型),和ANSYS的布爾運算差遠了!而且還不能保留組合實體(花鍵軸),需要重新建個裝配文件裝配這兩個零件。
雖說功能簡單但還是具有一定的實用性。本實例中提現的建模便利之處是:只需要繪制一個花鍵槽即可,不需要考慮軸孔是否完全匹配。用組合操作能提高建模速度,也能很好的避免軸孔干涉或者間隙問題。
還有不懂操作的童鞋請看視頻演示↓
請在Wi-Fi環境下觀看本視頻。
