高級仿真——循環對稱分析

2017-07-10  by:CAE仿真在線  來源:互聯網

1.如圖所示,取一基本區域作為分析對象

2.進入fem環境,劃分網格。

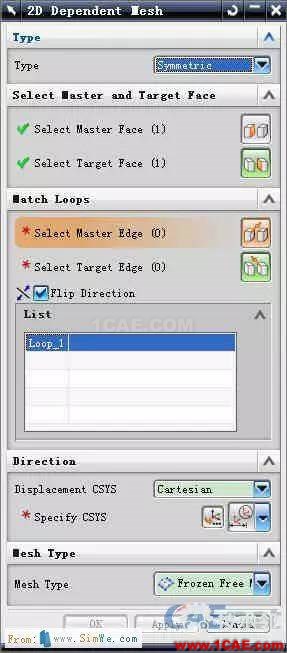

 首先,設置網格匹配:2d dependent mesh,具體設置如圖所示
 注意:Type:Symmetric

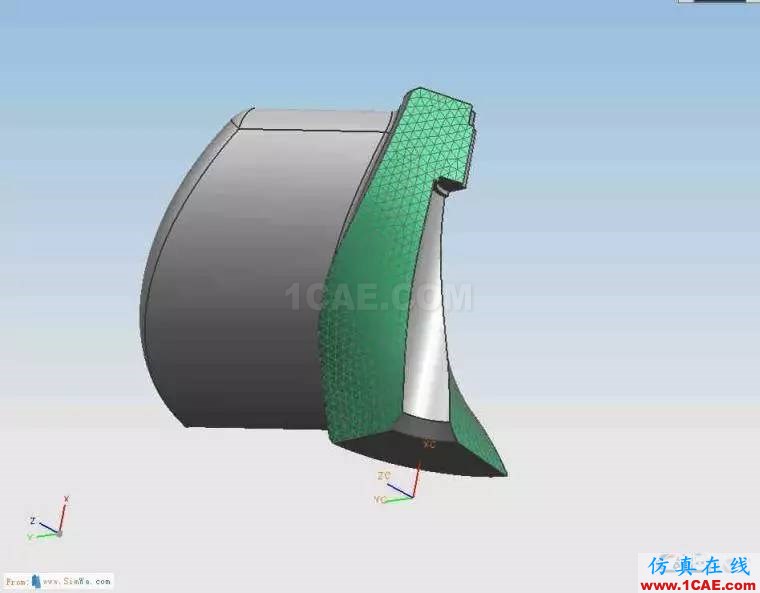

3.劃分主面2d網格

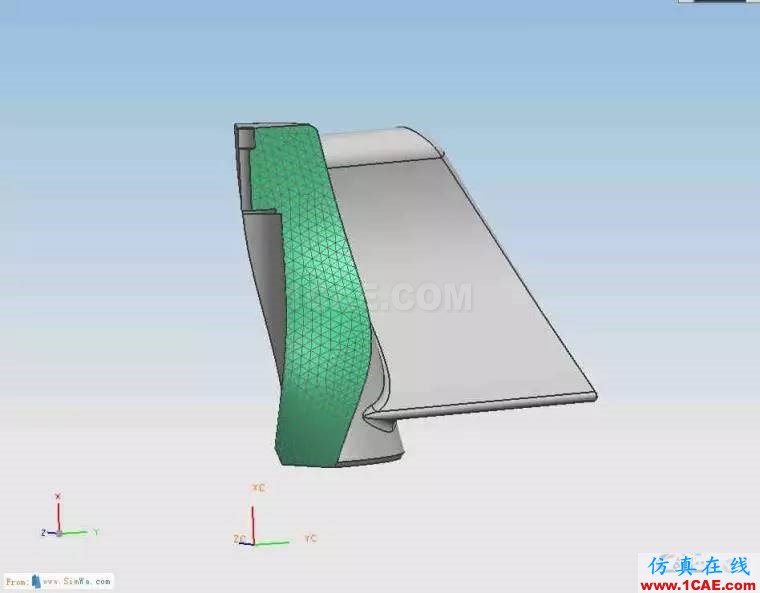

4.劃分從面2d網格

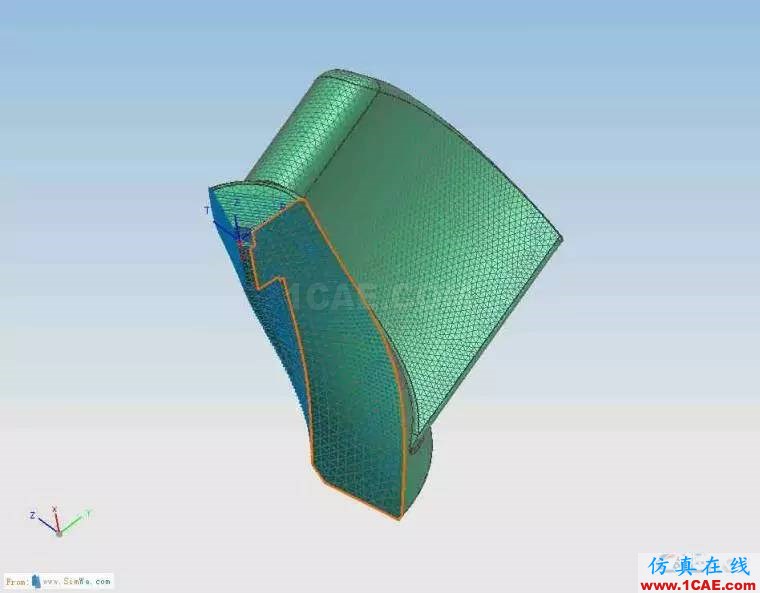

5.可看到主面和從面上節點的個數和位置是對應的

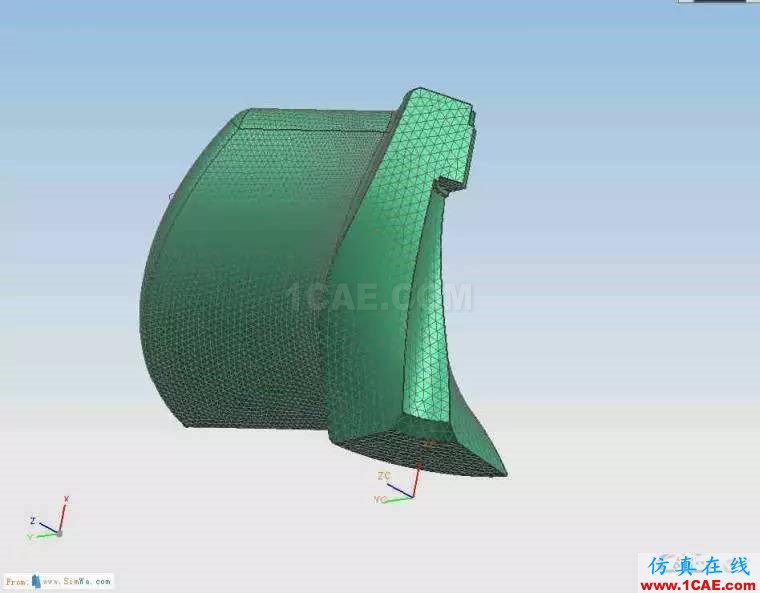

6.劃分體,用tet10單元

7.設置材料屬性,這些不詳述,材料為鋁

8.進入sim環境

9.點 automatic coupling,具體設置如圖所示
 這步的目的主要是設置從而的節點的位移與主面上節點的位移保持一致

10.施加邊界條件:

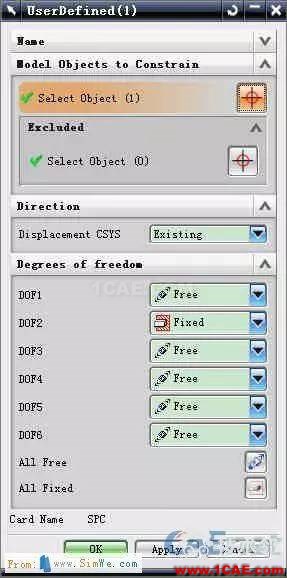

 約束主面的節點第二自由度為0,即旋轉自由度為0
