SolidWorks文件屬性的研究與自定義開發

2013-05-17 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

作者: 李豐年來源: 萬方數據
關鍵字: SolidWorks 文件屬性自定義開發 Excel
為了更好發揮SolidWorks軟件的強大功能,對SolidWorks文件屬性進行優化處理,并在此基礎上利用SolidWorks API ( Application Programming Interface,應用程序接口)函數實現SolidWorks文件屬性的自定義開發,利用自定義開發軟件生成產品總明細目錄的Excel文件。這些工作極大減輕了在進行SolidWorks三維設計后輸出工程圖和總明細目錄等后續繁瑣工作。

SolidWorks是美國SolidWorks公司在基于Windows平臺上開發的全參數化三維機械設計軟件,它具有強大的建模和裝配能力并且工程圖操作靈活方便,是進行三維機械設計的有效工具,能通過標準格式與其它各種制圖軟件完全兼容。該軟件在國內的航空、航天、鐵道、兵器、電子、機械等領域已有廣泛的應用,在國內擁有廣大的用戶群體,但由于該軟件是由國外公司編寫的,在一些具體細節上與中國國情不吻合或使用不方便,如何充分發揮SolidWorks的強大功能又充分利用其用戶自定義接口,實現系統方便、快捷使用是許多工程技術人員探索的目標。

本文在應用SolidWorks的過程中,發現可以充分利用SolidWorks文件屬性的開放功能,并在充分利用SolidWorks API函數基礎上進行系統的自定義開發,充分保證工程圖、總明細目錄等信息的一致性,實現SolidWorks數據信息的"一次輸人,全局使用;源頭產生,源頭維護",如圖1所示,從而大大減輕工程設計人員的工作量及提高工作效率,進而將主要精力放在設計上,尤其是針對復雜系統,利用該方法可以避免很多失誤,大大減輕工作量。

SolidWorks文件屬性的研究與自定義開發solidworks simulation分析案例圖片1

    1 改進SolidWorks設置

    1. 1自定義文件屬性

在系統安裝文件目錄(…lang\Chinese-simpli-fled)中,有properties. txt文件。用記事本打開該文件就可以直接維護文件屬性的內容。需要注意的是,記事本中一行名稱對應SolidWorks文件屬性的一欄,為便于工作將常用的功能放在前面,設置好后保存該文件,啟動SolidWorks時就自動載人預設的文件屬性參數。

    1. 2設置三維零件和裝配體屬性

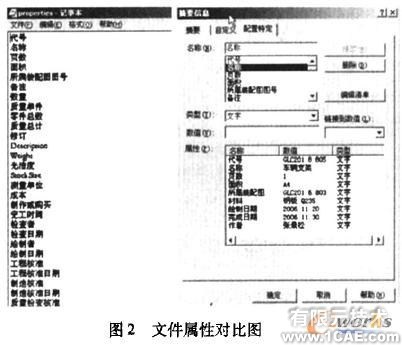

設計人員設計好各個三維零件和按裝配關系設計好三維裝配體后,再設置所需要的每一個零部件的文件屬性。操作步驟是點擊零部件實體的文件*屬性,選擇"配置特定"頁面,如圖2所示。在這里維護好每一個三維零件和裝配體的詳細屬性信息,該信息提供給整個系統使用。如果相關信息發生修改,只需要修改該內容就可以在整個系統任何需要的地方讀取該信息。

SolidWorks文件屬性的研究與自定義開發solidworks simulation分析案例圖片2

    1. 3改進標題欄

用戶可以在SolidWorks所提供的工程圖模板上自定義所需要的工程圖模板,將特定標題欄中的信息鏈接到系統定義好的文件屬性上。操作步驟是:在任意空白工程圖中,右鍵中點擊編輯圖紙格式后,選中所要修改的標題欄中的注釋框,再右鍵點擊屬性,就可以在注釋文字欄中設置鏈接的信息,比如:$PRP-SHEET;"代號",將在三維零件圖中的零件代號內容自動鏈接過來,實現信息共享;用:$PRP ;"系統屬性"格式調用零件文件中的系統屬性值,如:$PRP; "SW-圖紙比例",其它屬性類推如此。一般需要保存為適合自己需要的工程圖模板,就可以在下次需要使用時直接調用選擇。

    1. 4改進材料明細表

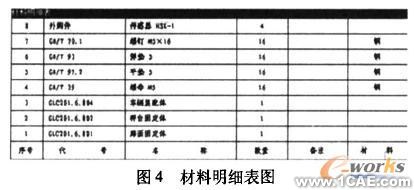

對于裝配體的工程圖,設計人員還需要提供材料明細表,SolidWorks本身已提供BOM ( Bill of Material,物料清單)表的標準模板,但該模板卻與需求相差較遠,故需要改進。首先將標準模版引人任意一裝配工程圖,再選中材料明細表(最好先選中需要修改的列)并右鍵選擇插人列功能,就會在Property Manager中出現如圖3所示的自定義屬性的下拉框,在下拉框中選擇需要的信息并設置好列寬后,就得到工程圖的材料明細表,如圖4所示。此時設計人員可以將自定義設置好的BOM模板另存起來,便于下次直接調用。

SolidWorks文件屬性的研究與自定義開發solidworks simulation分析案例圖片3

2產品總明細目錄自定義開發

    2. 1當前現狀

在完成產品設計和全部零部件工程圖時還需要提交產品總明細目錄。通常設計人員制作總明細目錄的操作流程是:在系統總裝配圖里的材料明細表類型中選擇僅限頂層、僅對于零件或縮進式裝配體設置,得到不同材料明細表信息后,再另存為csv或txt文件。最后使用MS Excel打開所保存的文件進行編輯生成所需編制的總明細目錄。一般還需要按照文件、部件、零件、標準件和外購件分別匯總存放在總明細目錄中。

這樣的工作流程對于復雜系統設計是很繁瑣又極易出錯,既不便于設計自檢,也不便于校對、審核、標檢和審定。如果在利用SolidWorks本身提供的信息共享能力的基礎上,采用其它軟件進行二次自定義開發,直接調用系統所需要的信息自動導出總明細目錄將是一件非常有意義的事情。

    2. 2理論基礎

SolidWorks軟件本身支持OLE ( Object Linking and Embedding,對象連接與嵌人)的通用標準,完全實現了OLE自動化。作為一個自身的OLE服務器,SolidWorks提供了大量的OLE對象,以及這些對象所擁有的方法和屬性。用戶通過自定義開發軟件操控這些OLE對象及其方法和屬性的操作。而SolidWorks API是SolidWorks的OLE應用程序開發接口,可以用它并通過支持OLE編程的工具,創建用戶專用的SolidWorks自定義軟件,這樣可以大大方便使用。

SolidWorks文件屬性的研究與自定義開發solidworks simulation分析案例圖片4

    2. 3系統實現

可用于SolidWorks自定義開發的軟件編輯平臺非常多,比如VC、VB等。鑒于Delphi是目前Windows平臺下的優秀可視化開發工具,支持各類最新的Windows技術,特別是與API函數的無縫集成,擁有強大的數據庫編程能力,利用Delphi對SolidWorks進行自定義開發,可以將數據庫技術與SolidWorks的強大設計能力相結合,實現功能強大的自定義開發軟件。在實現方式上,Delphi對OLE的支持有多種方式,如使用OLE控件或在運行時創建OLE對象等方法。程序運行時創建OLE對象可以充分利用SolidWorks的API接口,實現對SolidWorks對象的完全控制,有更好的自由度。

另一方面,Excel作為現代辦公常用的電子表格制作工具,以它的易操作性和實用性,得到了各行業辦公人員的青睞,同時也對外提供功能強大的API函數接口,使用Delphi可以對Excel進行完全控制。

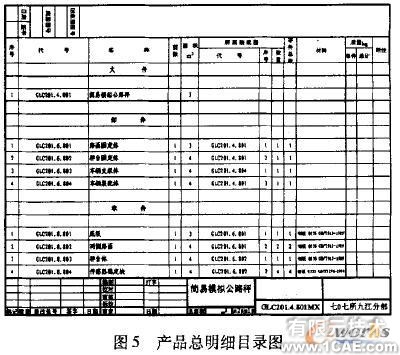

基于上述研究,本文采用Delphi主要對SolidWorks總裝圖的材料明細表進行操控,并將所需要的實體內容直接導入到Excel中,從而自動生成所需要的產品總明細目錄,如圖5所示。在進行自定義軟件開發出產品總明細目錄時,一定要做好算法研究,保證所生成的Excel報表按照需求進行分類和按照規定。

SolidWorks文件屬性的研究與自定義開發solidworks simulation培訓教程圖片5
